¿Qué es un Muro de Ventiladores EC?
Un muro de ventiladores EC es un arreglo de varios ventiladores de accionamiento directo que trabajan en paralelo dentro de una manejadora de aire. En lugar de concentrar todo el caudal en un solo ventilador grande con motor, bandas y poleas, el sistema distribuye la carga entre varios módulos más pequeños.
Cada ventilador integra su propio motor y electrónica de control, lo que permite regular la velocidad y adaptar la operación a la demanda real del sistema.
En proyectos de retrofit, esta configuración permite modernizar la sección de ventilación sin reemplazar toda la manejadora, siempre que el gabinete, los serpentines, los filtros y los demás componentes todavía se encuentren en condiciones adecuadas.
El arreglo se diseña como un sistema completo. La cantidad y el tamaño de los ventiladores se seleccionan de acuerdo con el caudal, la presión estática, el espacio disponible y la estrategia de control requerida.
¿Cómo funciona?
Los ventiladores trabajan de forma coordinada para mover el aire a través de la manejadora. Su velocidad puede ajustarse mediante un controlador local, una señal externa o el sistema de automatización del edificio.
El control puede responder a variables como:
- Presión estática en ductos.
- Caudal de suministro o retorno.
- Presión diferencial del edificio.
- Horarios de ocupación.
- Temperatura o demanda del sistema.
- Señales enviadas por el BMS.
- Modos de emergencia o protección contra incendio.
Esto permite entregar únicamente el flujo de aire necesario, en lugar de mantener el sistema permanentemente a máxima capacidad.
Beneficios principales
Cada beneficio depende de la selección, instalación y estrategia de control del sistema.
Potencial de ahorro energético
El ahorro no proviene solamente de cambiar el motor. Depende de la eficiencia del ventilador, el punto de operación, las pérdidas del sistema, las horas de funcionamiento y cuánto tiempo opera la manejadora a carga parcial.
Cuando el control ajusta la velocidad a la demanda real, el consumo puede reducirse de forma importante. También pueden eliminarse pérdidas asociadas con bandas, transmisiones mecánicas o componentes que ya no sean necesarios.
Menos mantenimiento mecánico
El accionamiento directo elimina bandas, poleas y ajustes de tensión. Esto reduce componentes de desgaste y problemas relacionados con desalineación, acumulación de residuos, vibración y pérdida de desempeño.
El mantenimiento no desaparece, pero se concentra en menos componentes mecánicos y puede ser más sencillo de planificar.
Mayor capacidad de control
Los ventiladores EC pueden modular su velocidad sin requerir un variador de frecuencia externo para cada motor.
Dependiendo del modelo, también pueden comunicar información de operación a un controlador local o al BMS, facilitando el monitoreo, diagnóstico y ajuste del sistema.
Redundancia
Si un ventilador queda fuera de servicio, los demás pueden continuar operando. Esto permite mantener parcialmente el suministro de aire mientras se programa la reparación o llega el reemplazo.
Sin embargo, la redundancia no significa que el sistema conservará automáticamente el 100 % de su capacidad. El nivel de respaldo depende de la selección original, la reserva disponible y la estrategia de control.
Menor nivel de sonido y vibración
Al distribuir la carga entre varios ventiladores pequeños de accionamiento directo, el sistema puede generar menos ruido y vibración que un solo ventilador grande con transmisión por bandas.
En algunas aplicaciones también es posible retirar atenuadores acústicos existentes, lo que puede reducir pérdidas de presión. Sin embargo, esto debe confirmarse mediante una evaluación acústica.
El resultado depende de la selección, velocidad de operación, estructura de montaje, aislamiento y condiciones del sistema. Un arreglo mal seleccionado o instalado también puede transmitir ruido y vibraciones.
Instalación en espacios con acceso limitado
Los módulos individuales son más fáciles de mover que un solo ventilador de gran tamaño. Esto puede facilitar su ingreso por puertas, pasillos, escaleras o paneles de acceso.
También puede reducir la necesidad de demoliciones, grúas o maniobras especiales para introducir el equipo.
Mejor distribución del aire
Un arreglo bien diseñado puede distribuir el aire de manera más uniforme sobre filtros y serpentines. Esto ayuda a aprovechar mejor su superficie y reduce zonas con velocidades de aire excesivas o insuficientes.
La distribución real depende de la ubicación del arreglo, la distancia respecto a los componentes y la geometría interna de la manejadora.
Instalación mecánica

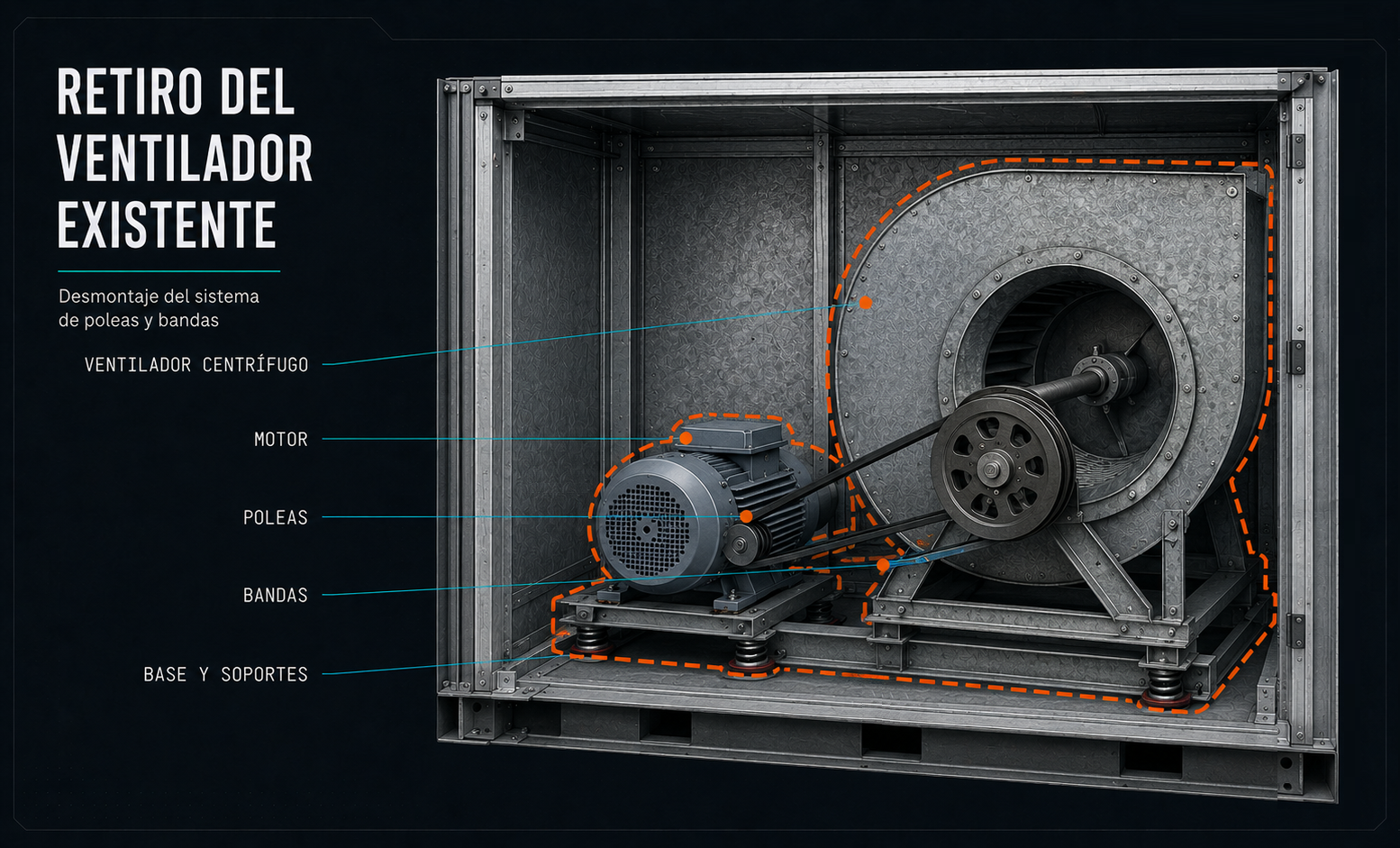

La instalación comienza con el paro de la manejadora y el retiro del ventilador existente. También pueden retirarse el motor, las bandas, las poleas, la base y otros componentes que ya no serán necesarios.

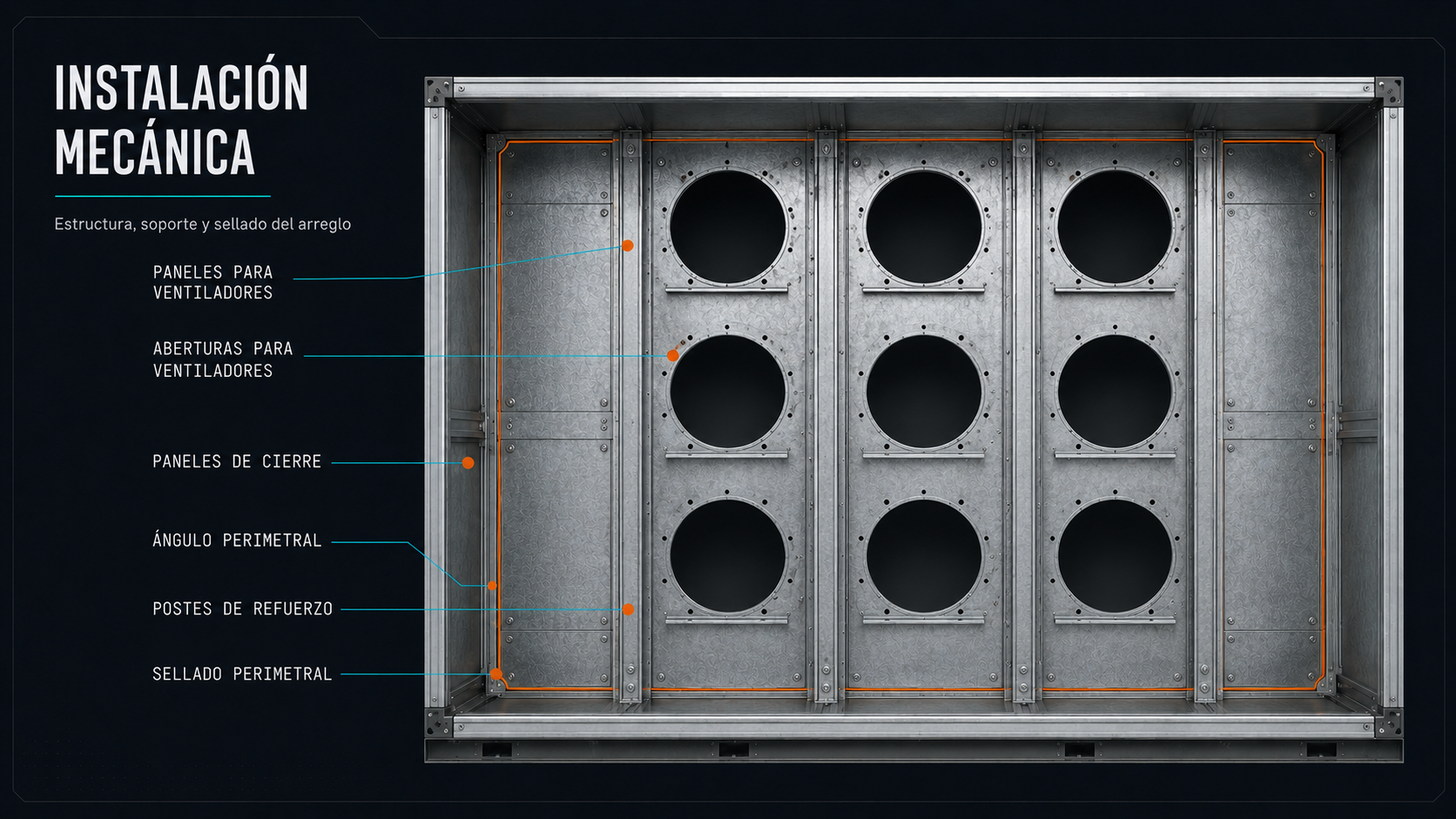

Después se instala una estructura o pared divisoria para soportar el nuevo arreglo. Esta estructura debe:
- Resistir el peso y las fuerzas generadas por los ventiladores.
- Mantener correctamente alineados los módulos.
- Permitir el acceso para mantenimiento y reemplazo.
- Separar completamente los lados de succión y descarga.
- Evitar el bypass o la recirculación de aire.
Los ventiladores se montan en las aberturas correspondientes y los espacios restantes se cierran con paneles ciegos. Dependiendo del proyecto, también pueden requerirse transiciones, refuerzos, sellos, aisladores o modificaciones internas en la manejadora.
Antes de fabricar el arreglo deben verificarse las dimensiones interiores, puertas de acceso, rutas de entrada y espacio disponible para realizar el montaje.
Conexiones eléctricas

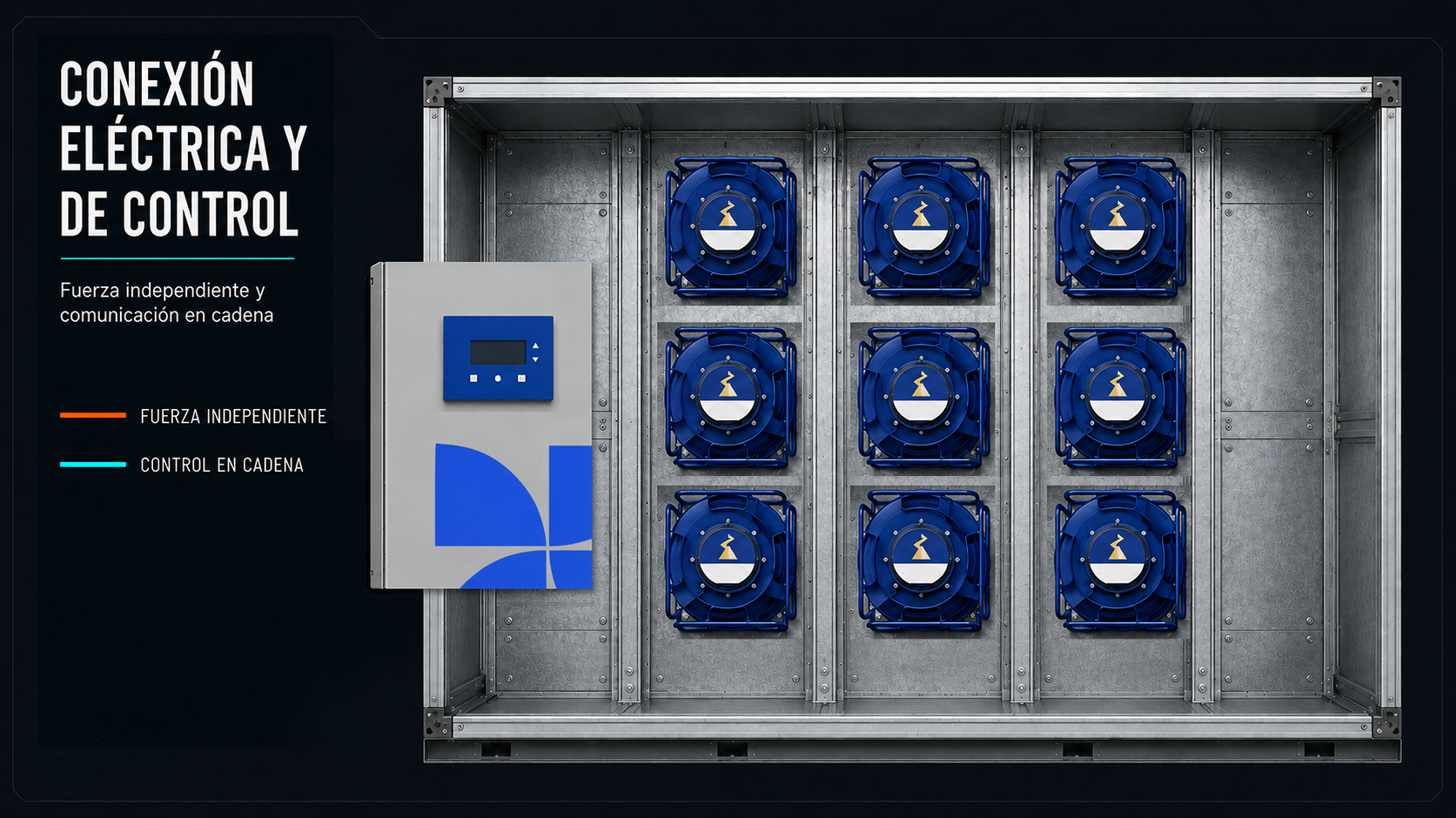

Cada ventilador requiere alimentación eléctrica y, dependiendo del modelo, cableado independiente para control y comunicación.
La instalación puede incluir:
- Tablero principal de alimentación y control.
- Interruptor principal.
- Protección eléctrica individual por ventilador.
- Fuentes de alimentación auxiliares.
- Cableado de potencia.
- Cableado de señales y comunicación.
- Conectores rápidos o arneses prefabricados.
- Canaletas, conduit y puntos de sujeción.
- Sistema de puesta a tierra.
El voltaje, número de fases, frecuencia y protecciones deben corresponder con las características eléctricas de los ventiladores.
También debe mantenerse una separación adecuada entre el cableado de potencia y el de comunicación para reducir interferencias. Todas las conexiones deben quedar identificadas y accesibles para facilitar el diagnóstico y mantenimiento.
Sistemas de control para arreglos de ventiladores
Los ventiladores EC pueden recibir una señal directa de velocidad o comunicarse con un controlador local o con el BMS.
Dependiendo de la aplicación, el sistema puede utilizar:
- Señal analógica de 0–10 VDC.
- Comunicación MODBUS.
- Integración mediante BACnet.
- Controlador DDC o PLC.
- Sensores de presión, caudal o temperatura.
- Contactos de habilitación, alarma y seguridad.
El controlador puede mantener un punto de presión estática, ajustar el caudal, programar horarios y registrar alarmas. También puede supervisar la velocidad, estado y consumo de cada ventilador cuando el equipo seleccionado lo permita.
En algunos arreglos es posible variar tanto la velocidad como la cantidad de ventiladores activos. Esta estrategia debe programarse cuidadosamente para mantener la eficiencia, evitar cambios bruscos de presión y conservar la capacidad de respaldo prevista.
Los dispositivos de seguridad, como detectores de humo e interruptores de alta presión, también deben integrarse a la lógica de control para detener los ventiladores cuando exista una condición de riesgo.
Conclusión
Un muro de ventiladores EC no es solamente un grupo de ventiladores pequeños. Es una modernización que combina selección aerodinámica, instalación mecánica, alimentación eléctrica, control y estrategia de operación.
Cuando el proyecto se diseña con datos reales, puede reducir mantenimiento, ruido, vibración y consumo energético. También puede mejorar el control y mantener parcialmente la operación ante la falla de un ventilador, sin necesidad de reemplazar toda la manejadora.
La clave está en seleccionar el arreglo para las condiciones específicas del sistema y verificar su desempeño después de la instalación.
