Documentación técnica · ZIEHL-ABEGG

UNIcon CXG-327(A)NE-R

Controlador para redes de ventiladores EC con dos canales Modbus RTU, Ethernet y servidor web integrado.

Descargas y accesos

Documentos disponibles

Manual UNIcon CXG-327(A)NE-RInglés · Manual · 98 páginas

Registros Modbus CXG-327Inglés · Mapa de registros · 25 páginas

Ficha técnica UNIcon CXG-327(A)NE-REspañol · Ficha técnica · 2 páginas

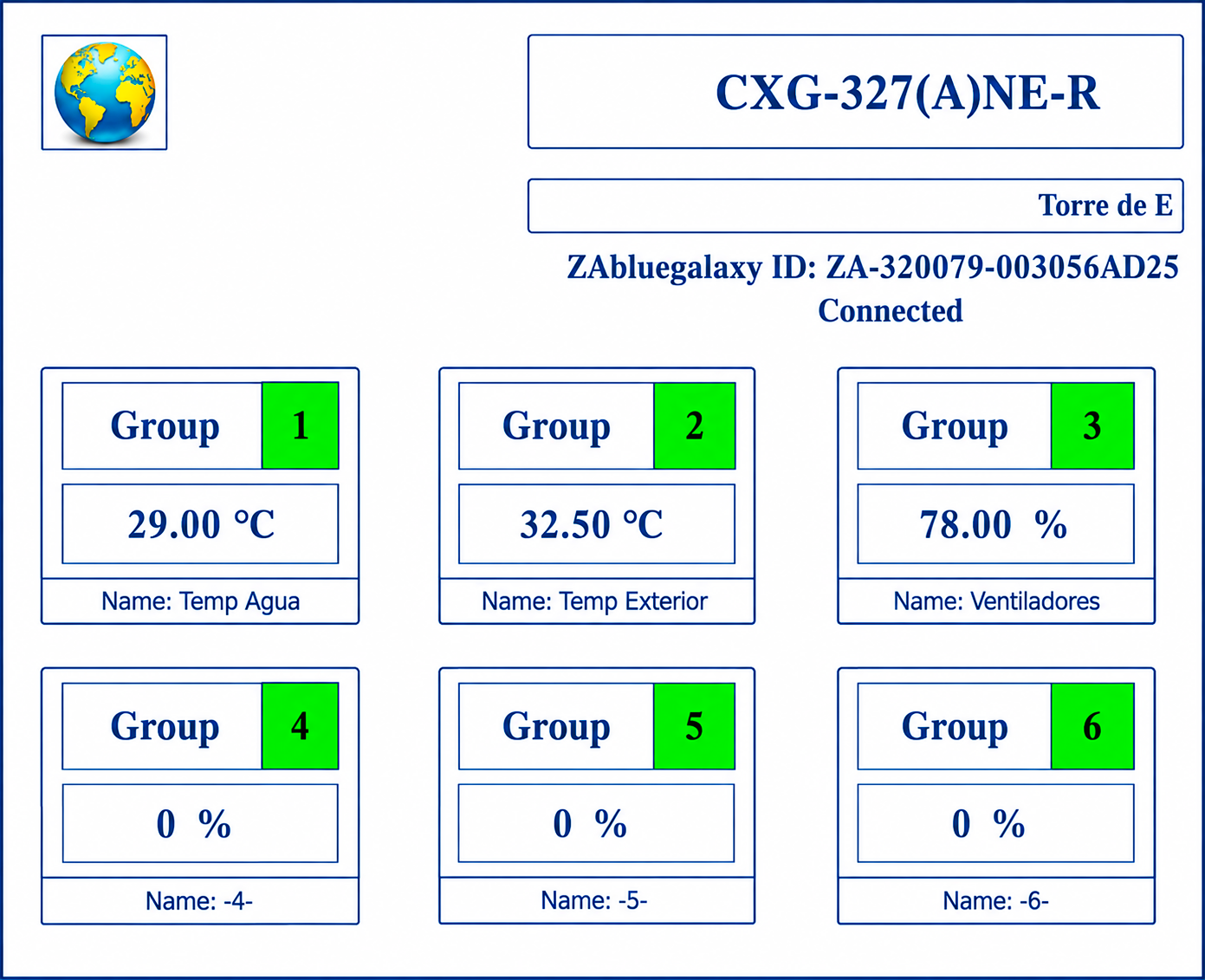

Panel web del controlador CXG-327 para monitoreo de grupos de ventiladores en una torre de enfriamiento

Control centralizado de redes de ventiladores

El CXG-327(A)NE-R concentra el control, la supervisión y la integración de redes con múltiples ventiladores ECblue. Sus dos canales Modbus RTU, reguladores PID y servidor web permiten operar procesos independientes desde una interfaz central.

Capacidades del CXG-327(A)NE-R

Control avanzado

Control de hasta 124 ventiladores ECblue mediante Modbus RTU.
Dos canales Modbus maestro, con hasta 62 ventiladores por canal.
Seis reguladores PID integrados para controlar procesos de forma independiente.
Reloj en tiempo real y temporizador para programación horaria.
Seis entradas analógicas, ocho entradas digitales, seis salidas analógicas y siete salidas por relé.

Conectividad

Servidor web integrado para configuración, operación y monitoreo desde un navegador.
Acceso desde un ordenador central, una PC local o un panel táctil.
Integración con sistemas de gestión de edificios mediante Modbus TCP.
Comunicación directa con los ventiladores mediante Modbus RTU.

Configuración sencilla

Autodireccionamiento automático de hasta 62 ventiladores por canal.
Interfaz gráfica para configuración, monitoreo y diagnóstico.
Pantalla LED integrada para visualizar el estado del sistema.
Registro y respaldo de eventos mediante una memoria USB de hasta 4 GB.

Instalación eficiente

Alimentación de control a 24 VCC.
Diseño compacto para montaje en riel DIN.
Puesta en marcha rápida de sistemas con múltiples ventiladores.
Menor tiempo de cableado, configuración y comisionamiento.
