Alimentación y protección
Conecte la red únicamente según la placa: PE, L1 y N para variantes monofásicas; PE, L1, L2 y L3 para variantes trifásicas. No energice el motor hasta verificar protección, tierra y apriete.
Guía de conexión · ZIEHL-ABEGG

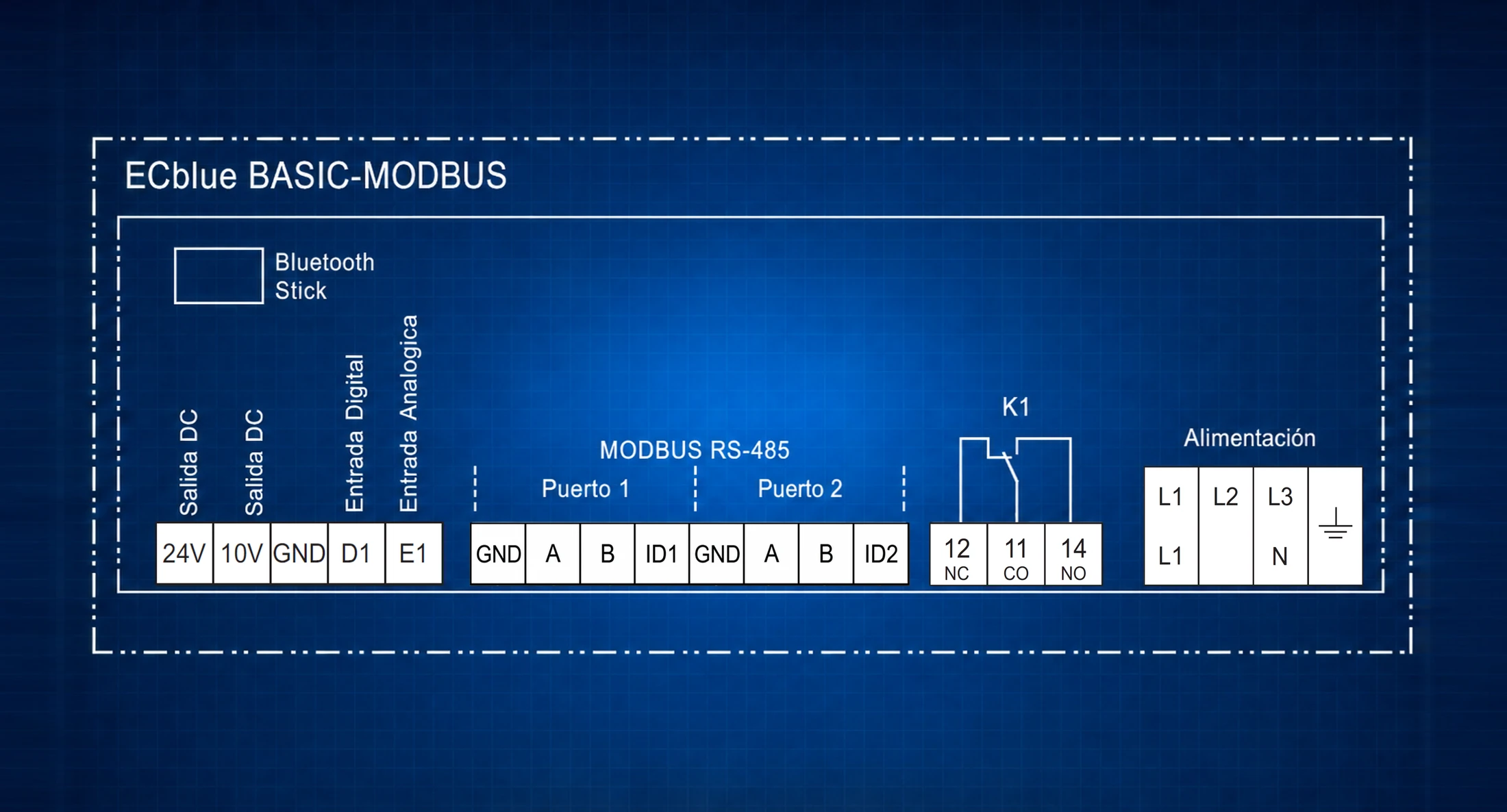

Diagrama de conexión motor EC
Guía visual para identificar alimentación, referencia analógica, habilitación digital, relevador de estado y los dos puertos Modbus RS-485 de un motor ECblue BASIC-MODBUS.
Lectura del diagrama
Terminales y funciones de ECblue BASIC-MODBUS
El esquema reúne las conexiones más habituales de la familia. Antes de cablear, confirme la variante exacta, la placa de datos y el diagrama incluido con el equipo.
Referencia E1 y habilitación D1
E1 admite una referencia externa 0-10 V, 4-20 mA o PWM según la configuración. D1 funciona de fábrica como habilitación: contacto cerrado para operar y abierto para detener.
Relevador de estado K1
El contacto conmutado usa 11 como común, 12 como normalmente cerrado y 14 como normalmente abierto, con una carga máxima indicada de 250 VCA y 2 A. Verifique la función configurada antes de usarlo como alarma.
Dos puertos Modbus RS-485
Conecte A con A, B con B y la referencia GND. Use topología en cadena, cable de par trenzado, direcciones únicas y separación respecto de potencia; ID1 e ID2 permiten el direccionamiento automático compatible.
Descargas y accesos
Documentos relacionados
Antes de conectar
La asignación de terminales y la tensión de alimentación cambian entre variantes. Confirme en la placa de datos y en el manual del número de parte si el equipo es monofásico o trifásico, la tensión nominal, la protección requerida y las funciones configuradas.
- Desenergice, bloquee y verifique ausencia de tensión antes de abrir el compartimiento.
- Separe físicamente los conductores de potencia y los cables de control o comunicación.
- No use el diagrama general como sustituto del esquema específico suministrado con el equipo.
- La instalación y las pruebas eléctricas deben ser realizadas por personal calificado.
Puesta en marcha y diagnóstico
Después de verificar alimentación y tierra de protección, pruebe por separado la habilitación D1, la referencia E1 y el estado del relevador K1. Si se integra Modbus, confirme polaridad, direccionamiento, velocidad, paridad y terminación antes de escribir parámetros.
- Registre el número de artículo y la versión de firmware.
- Compruebe sentido de giro y respuesta a la referencia antes de liberar el equipo.
- Documente direcciones Modbus y parámetros modificados.
- Conserve una copia de la configuración final para servicio.
