Retrofit en enfriamiento de transformadores
En un transformador de potencia, el calor afecta directamente el rendimiento, la confiabilidad y la vida útil del equipo.

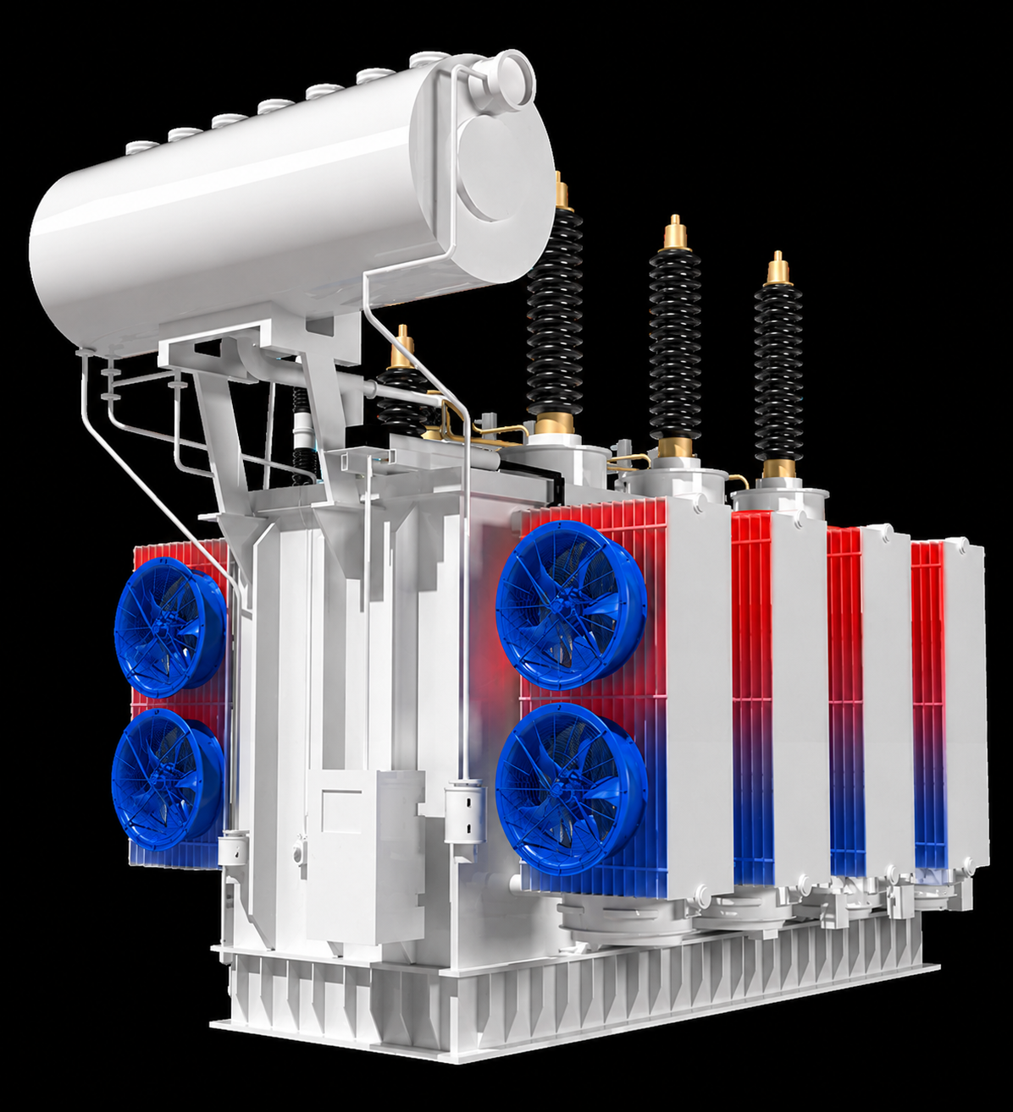

Durante la operación, el transformador genera pérdidas térmicas. En transformadores llenos de aceite, el aceite cumple dos funciones: aislar eléctricamente y transportar calor hacia los radiadores. En condiciones normales, el enfriamiento puede darse por convección natural; pero cuando aumenta la carga, la temperatura ambiente o la exigencia del sistema, se requiere enfriamiento forzado mediante ventiladores. A este modo se le conoce como ONAF: aceite natural, aire forzado.
El sobrecalentamiento es un problema serio y un aumento pequeño en la temperatura del punto caliente del devanado puede reducir de forma importante la vida útil del transformador.
Por eso, el sistema de ventilación no debe verse como un accesorio. Una ventilación bien seleccionada ayuda a mantener la temperatura bajo control, proteger la vida útil del transformador y sostener mejor su capacidad operativa cuando la carga aumenta, siempre dentro de sus límites de diseño y protección.

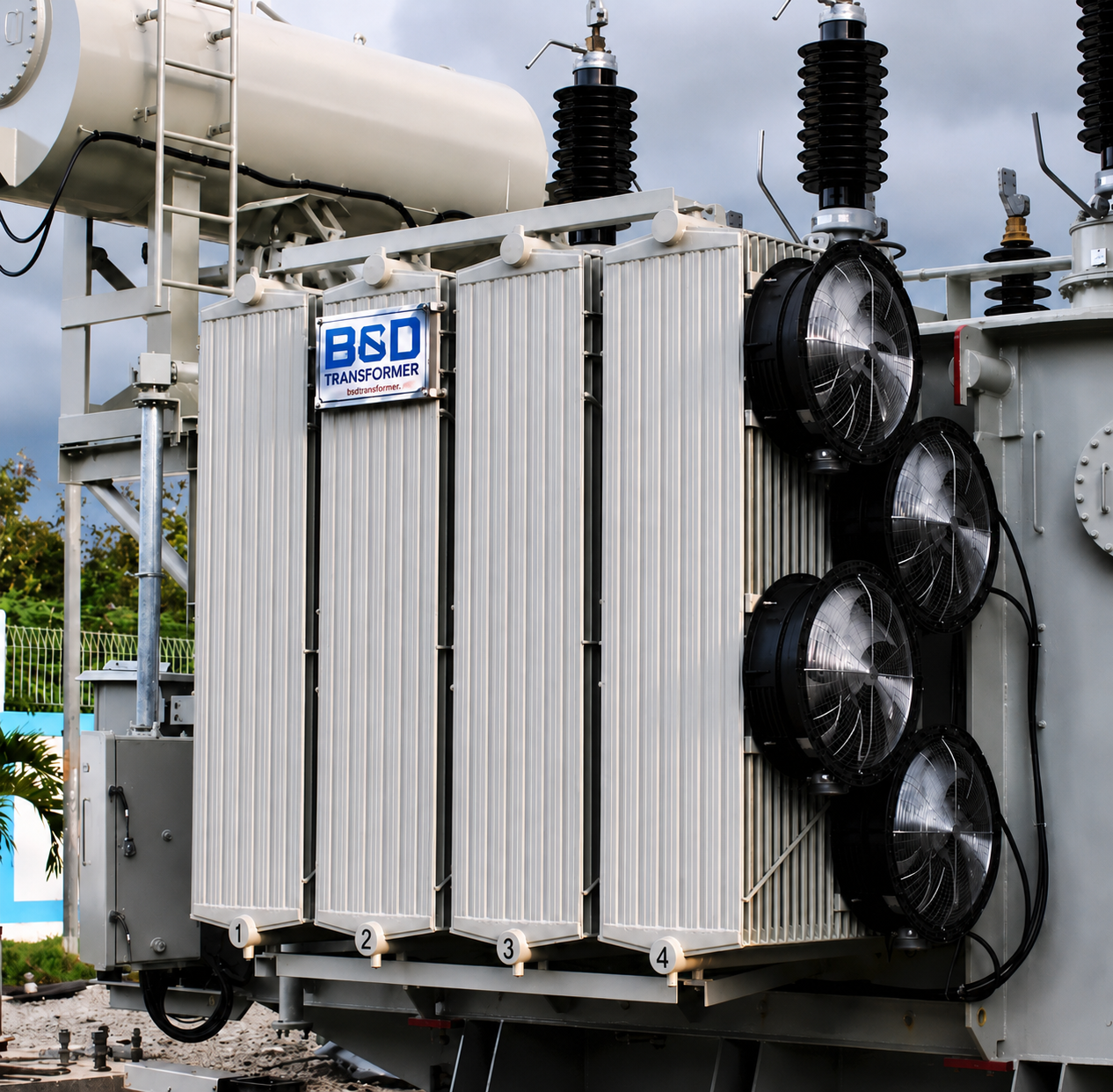

La clave está en ventilar correctamente el radiador
Enfriar un transformador no es solo poner ventiladores. La clave está en lograr que el aire atraviese correctamente el radiador y remueva calor de forma uniforme.
El aire debe tocar la mayor superficie posible del banco de placas. Si el flujo se escapa por los lados, se concentra en una sola zona o no llega al extremo final del radiador, parte de la superficie queda trabajando solo con convección natural y se pierde capacidad de enfriamiento.
El objetivo del retrofit es mover el aire correcto, con la dirección correcta y sobre la mayor superficie posible del radiador. El aire debe atravesar el radiador de extremo a extremo, sin dispersarse antes de cumplir su función.
Una correcta ventilación puede ayudar a alcanzar cargas más elevadas, mejorar la eficiencia térmica del transformador, extender la vida útil del equipo y aumentar la tolerancia a fallos.
Requerimientos de un ventilador para transformadores
Un ventilador para enfriamiento de transformadores debe cumplir más que solo entregar caudal. La aplicación exige equipos confiables, silenciosos y preparados para trabajar en condiciones reales de campo.
Debe considerar gran flujo de aire, bajo nivel de sonido, durabilidad, alta eficiencia, protección contra corrosión, correcta dirección de flujo y montaje adecuado según la posición del radiador.

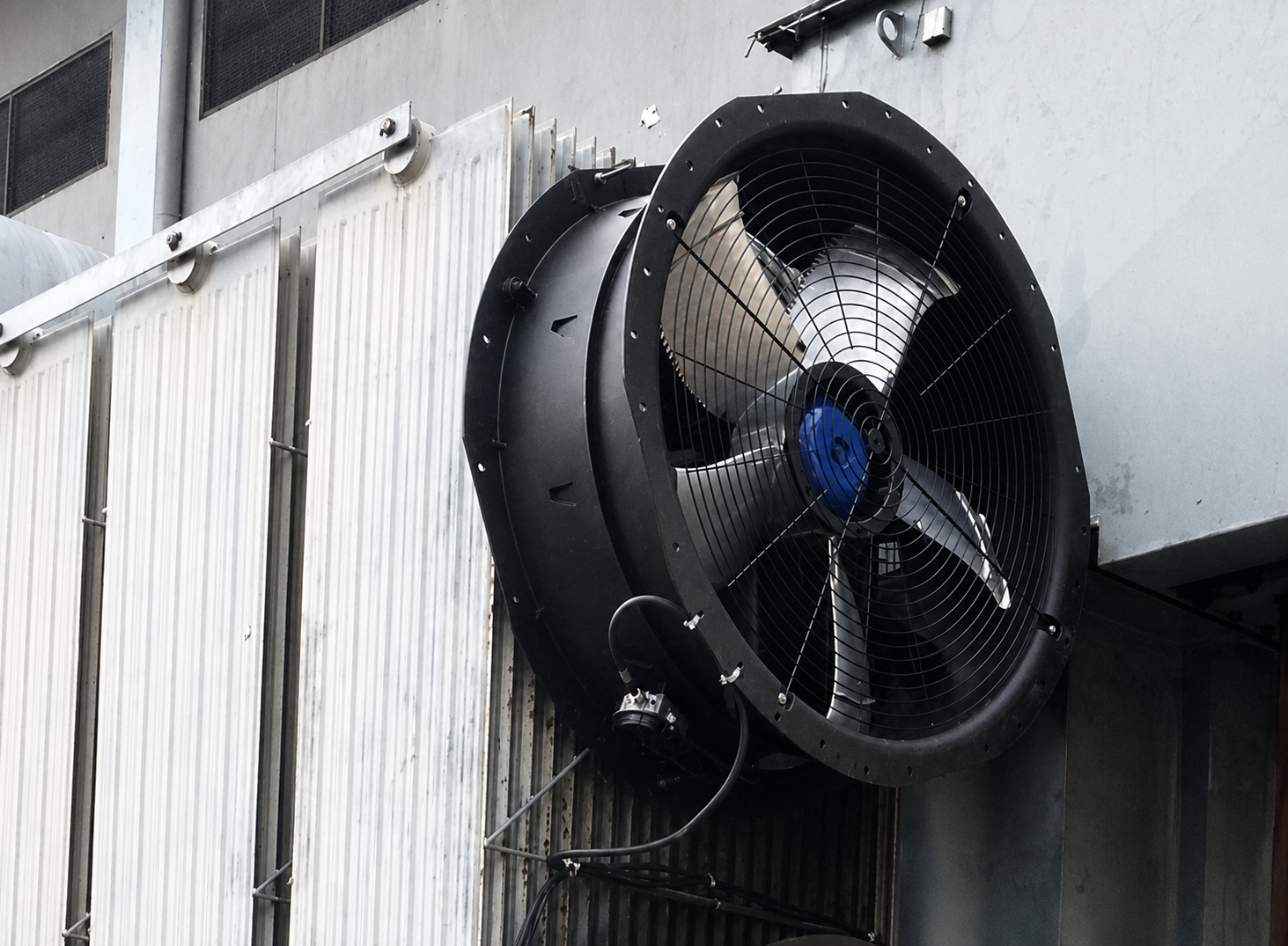

Un ventilador que mueve mucho aire, pero lo distribuye mal, puede no resolver el problema. En transformadores, el desempeño real depende de cómo el aire llega al radiador y cómo atraviesa sus placas.
Ventilador sin tolva vs. flujo de aire homogéneo

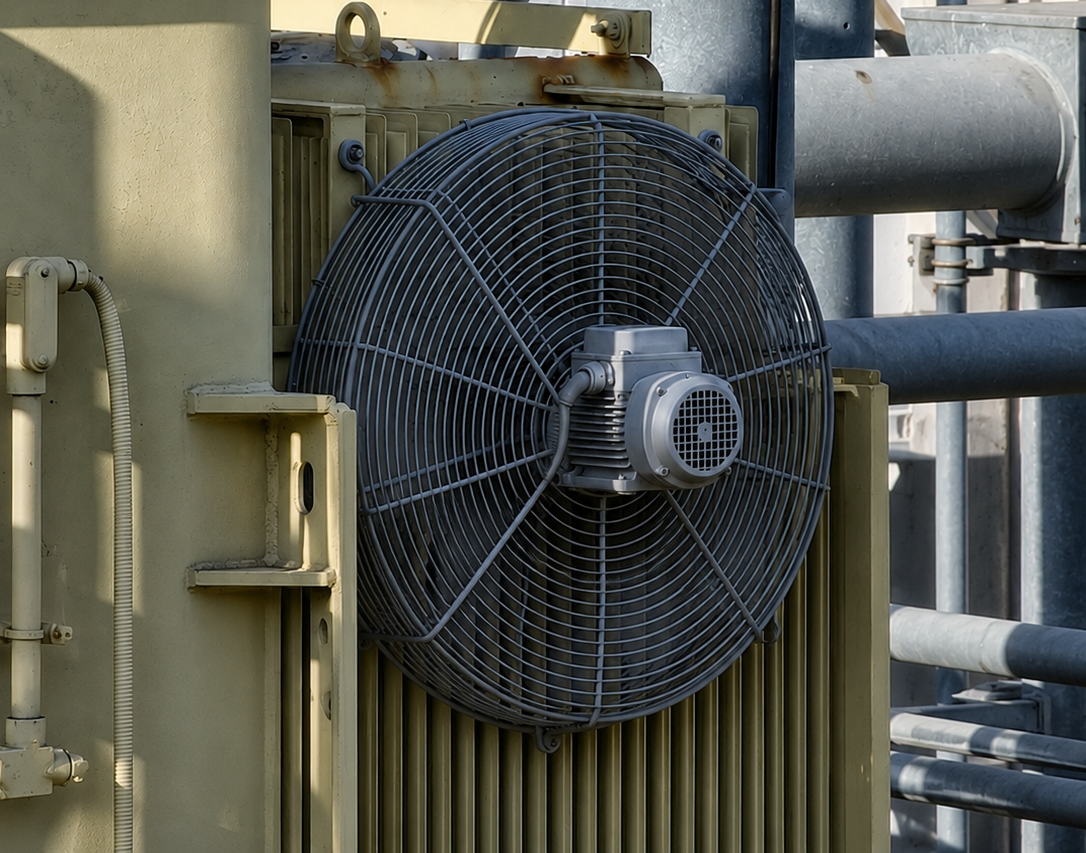

Los ventiladores con solo rejilla pueden ser una opción sencilla y económica, pero tienen limitaciones importantes.

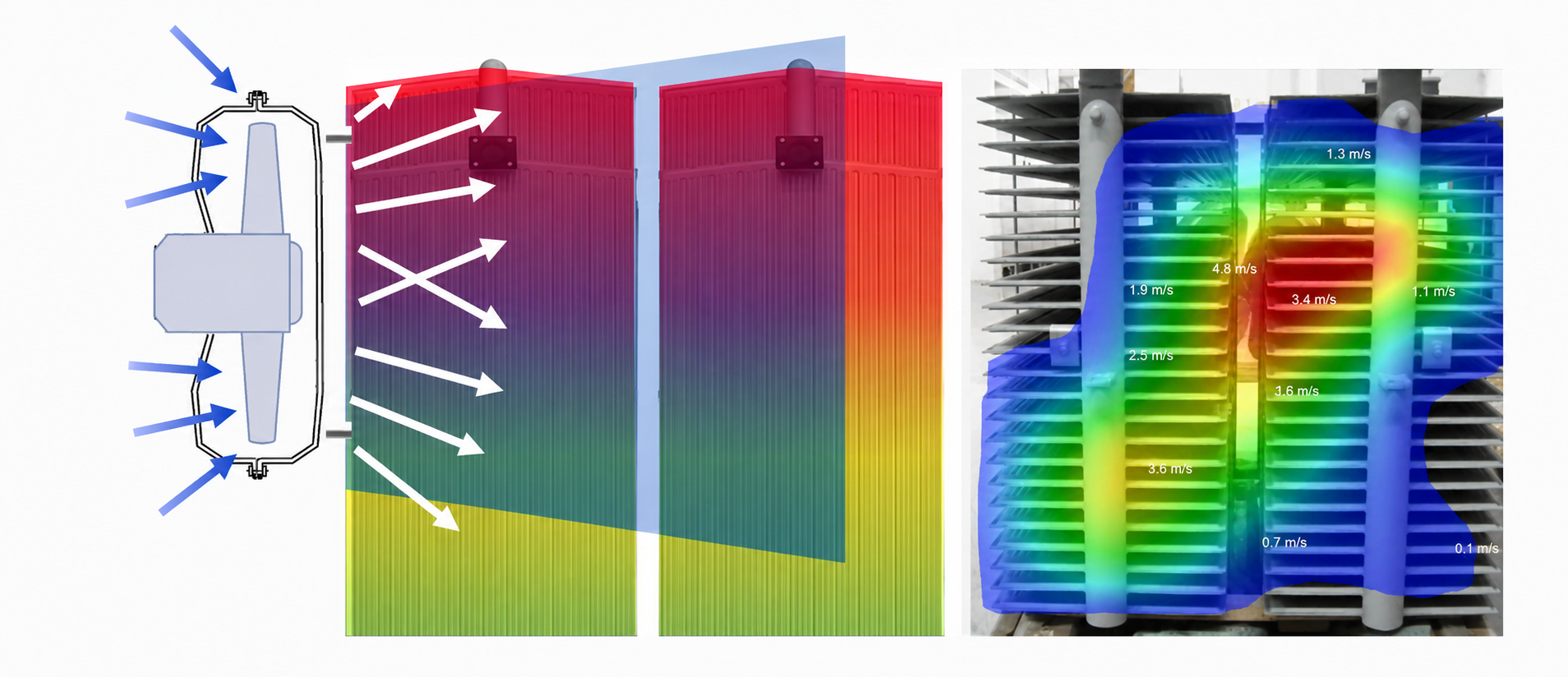

Al no contar con una carcasa o tolva que ordene el flujo, pueden generar turbulencia en la succión, mayor nivel de sonido, flujo no homogéneo en forma de cono y menor capacidad para superar presión estática.
Esto significa que el ventilador puede estar girando y consumiendo energía, pero no necesariamente aprovechando bien toda la superficie del radiador.

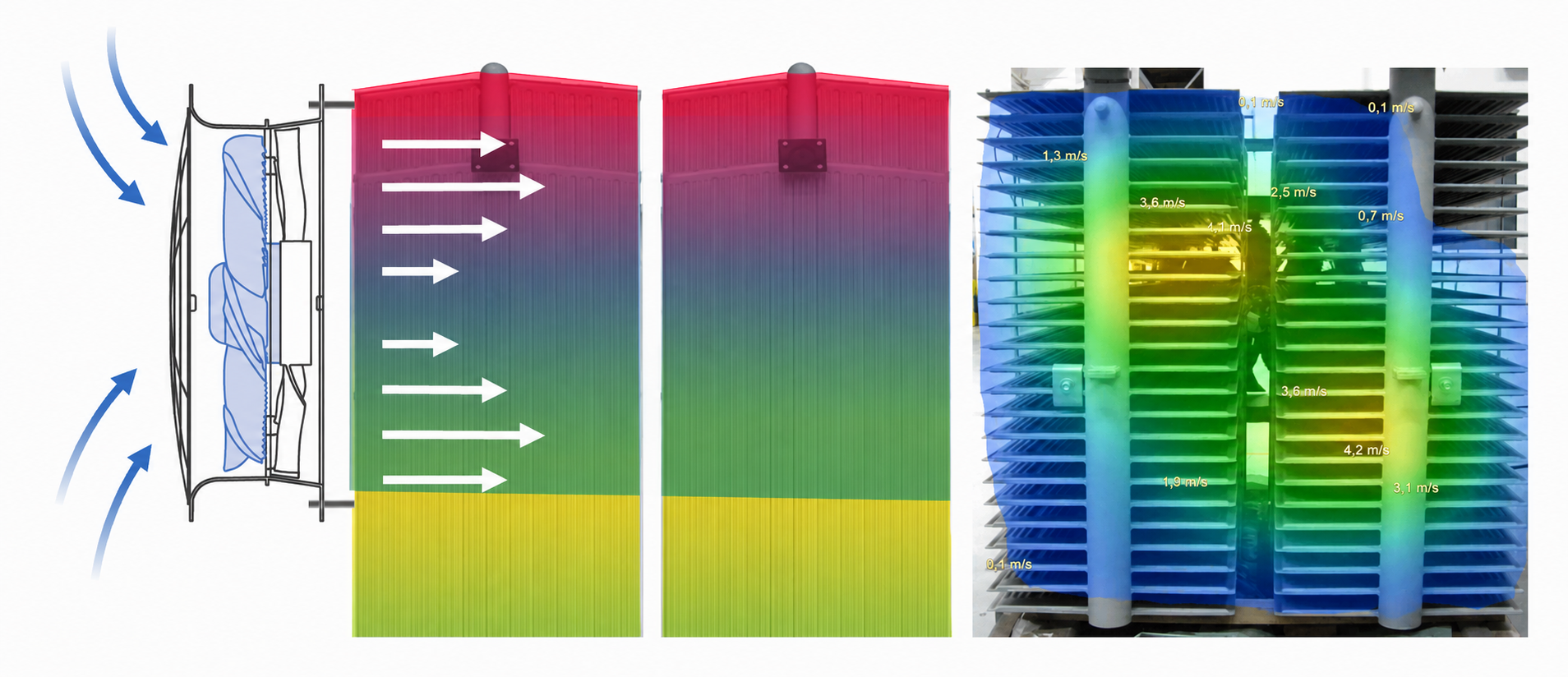

En cambio, un sistema con carcasa optimizada, entrada de aire guiada, difusor corto y álabes guía ayuda a ordenar el flujo para que atraviese mejor el radiador de extremo a extremo. El beneficio no está solo en tener más caudal, sino en que el aire llegue a más superficie útil.
Construcción pensada para ambientes exigentes
Los transformadores pueden estar instalados en subestaciones, zonas industriales, áreas costeras, ambientes corrosivos o lugares sensibles al ruido. Por eso, el ventilador debe seleccionarse con materiales y protección adecuados.
Una carcasa de material compuesto ayuda a evitar problemas de oxidación. Las aspas de aluminio de una sola pieza, sin juntas de soldadura, aportan durabilidad y reducen puntos débiles en el impulsor. Las rejillas pueden ser de acero inoxidable para aumentar la protección contra corrosión.
La combinación de carcasa de material compuesto, aspas de aluminio y rejillas adecuadas permite tener una unidad más protegida contra corrosión, humedad e intemperie.
Además, una correcta selección e instalación ayuda a prolongar la vida útil del propio ventilador. Cuando el equipo no trabaja forzado, recibe aire sin obstrucciones, opera en el punto adecuado y cuenta con materiales resistentes, rodamientos de larga duración y buen balanceo, se reducen vibraciones, esfuerzos mecánicos y desgaste prematuro.
AC o EC: elegir según la operación
No todos los transformadores necesitan ventiladores EC. En muchas aplicaciones, un ventilador AC bien seleccionado puede funcionar correctamente, sobre todo cuando la lógica de operación es sencilla: encendido/apagado, doble velocidad o control mediante señales existentes.
El ventilador con motor AC muestra opciones AC de doble velocidad, útiles cuando se busca una solución robusta, simple y económica, sin necesidad de monitoreo individual ni modulación precisa.
Los ventiladores EC tienen más sentido cuando se busca mayor control, menor consumo en cargas parciales, operación más silenciosa a baja velocidad, integración con sistemas actuales y monitoreo del estado de los ventiladores.
Con EC es posible ajustar la velocidad de forma más precisa, operar contra una demanda o setpoint de temperatura y reducir revoluciones cuando no se requiere el 100% de capacidad. Esto puede ayudar a bajar nivel de ruido, disminuir consumo eléctrico y mantener una respuesta más estable ante cambios de carga o temperatura ambiente.
La decisión correcta depende de la criticidad del transformador, el perfil de carga, el nivel de control requerido, el presupuesto, el ruido permitido y la infraestructura existente.

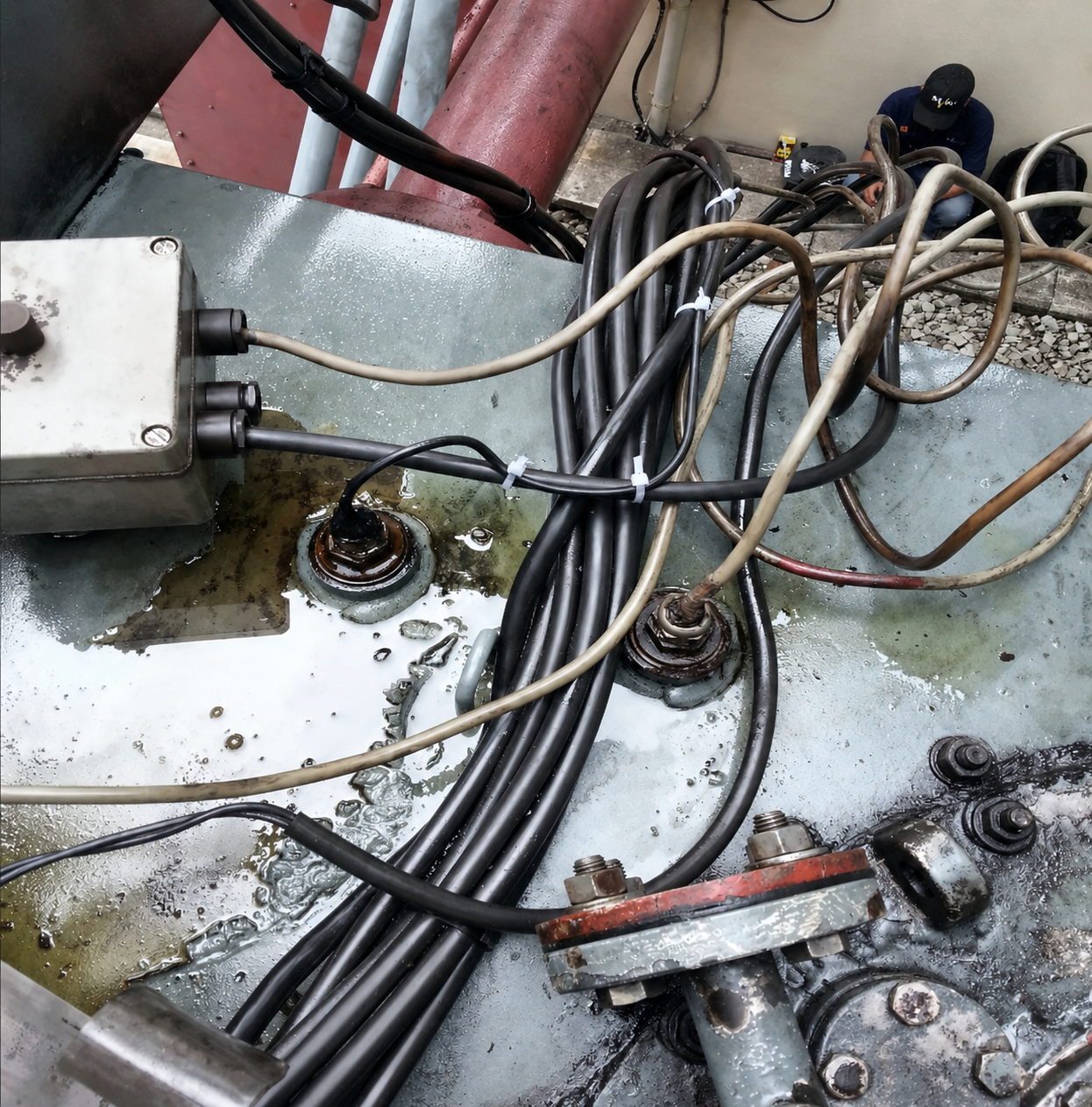

Control de temperatura del transformador
La operación del sistema de enfriamiento puede ser simple o avanzada, según el alcance del proyecto.

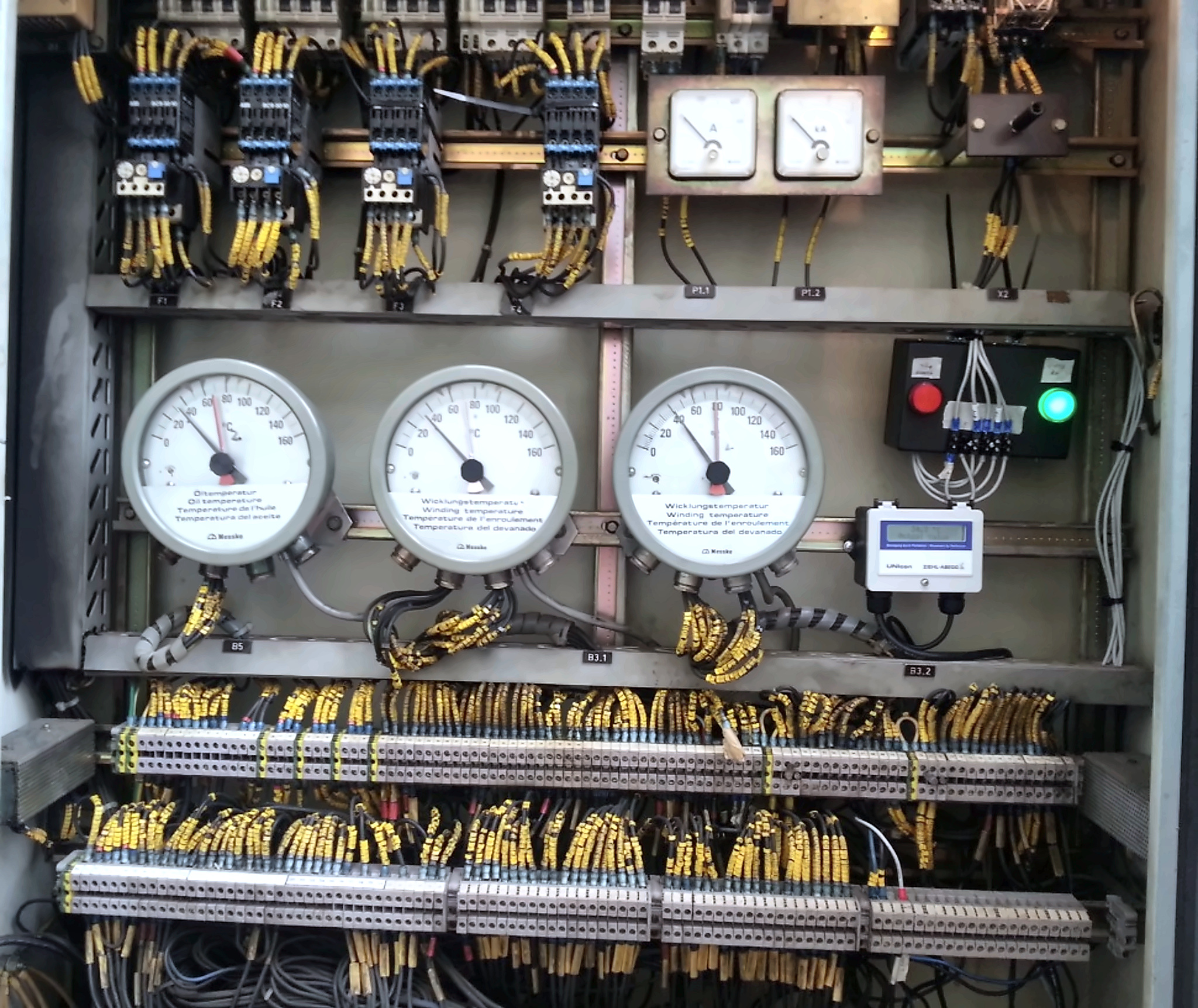

En un sistema básico, los ventiladores pueden encender y apagar con señales existentes del transformador, termostatos, relevadores o lógica de control actual.
En un sistema más completo, los ventiladores pueden responder a la temperatura del aceite o a una señal del sistema de monitoreo del transformador. Cuando la temperatura aumenta, los ventiladores entran en operación o aumentan velocidad. Cuando la temperatura baja, reducen velocidad o se apagan.

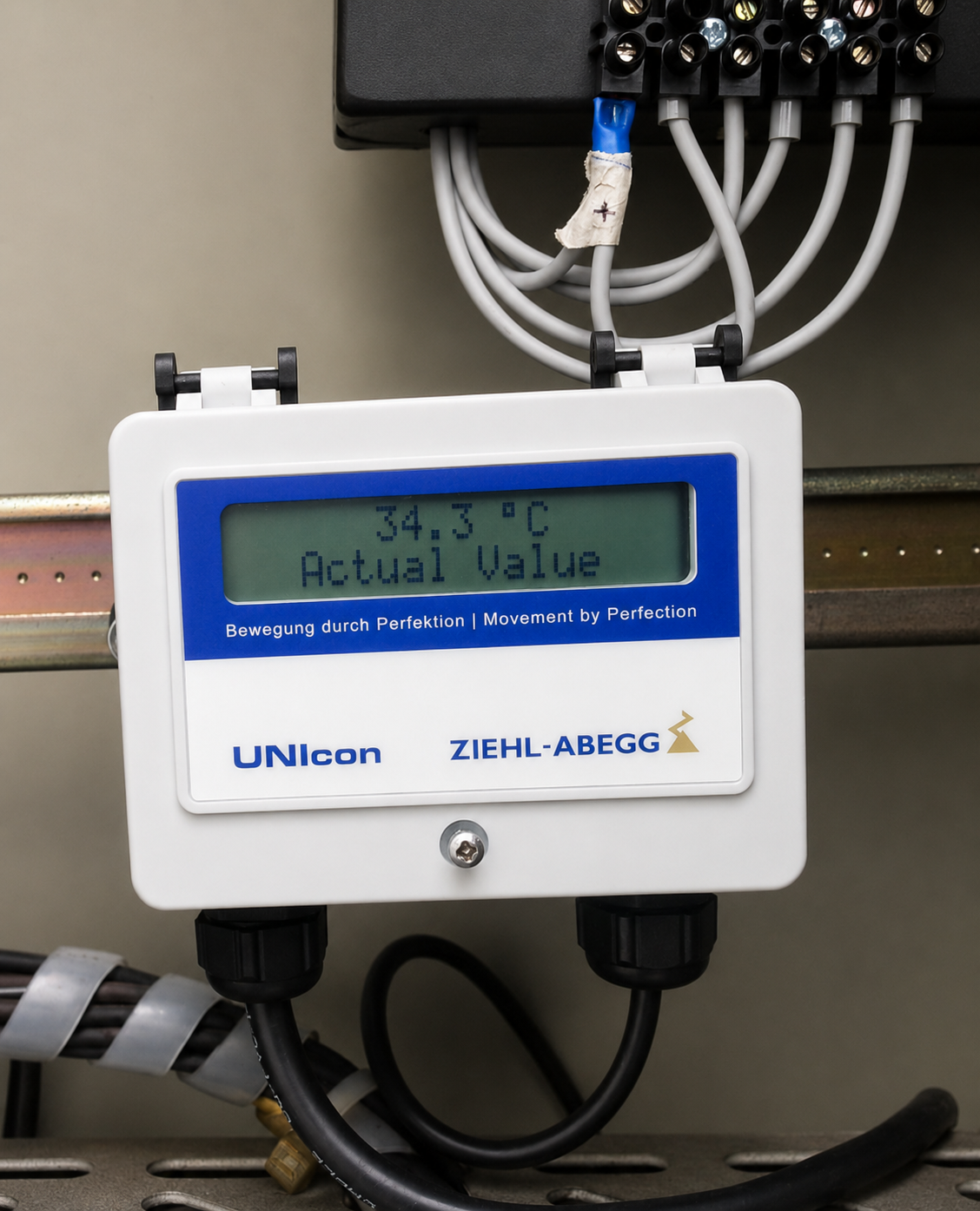

Con ventiladores EC, es posible trabajar con un setpoint o una demanda de temperatura. El sistema ajusta la velocidad para mantener el transformador dentro de un rango operativo definido, en lugar de operar siempre al 100% o depender solo de encendido y apagado.
Esto permite una operación más gradual: baja velocidad cuando la carga térmica es moderada y mayor velocidad conforme sube la temperatura del aceite. Así se aprovecha mejor la capacidad del sistema de enfriamiento y se evita operar con más ruido o consumo del necesario.
Cuando se integra comunicación digital, también es posible monitorear estado actual, alarmas, parámetros y operación de cada ventilador.
Instalación mecánica
Antes de reemplazar ventiladores, hay que revisar cómo están montados actualmente: posición frente al radiador, dirección de flujo, espacio disponible, estructura de soporte, vibración, distancia al radiador y restricciones por rejillas o protecciones.
También se debe definir si el flujo será horizontal o vertical. La orientación importa porque el aire debe atravesar correctamente el radiador y no desviarse antes de cumplir su función.
Una instalación eficiente debe evitar turbulencias en la corriente del ventilador, obstrucciones en la entrada de aire, bloqueos entre ventilador y radiador, y caminos donde el aire pueda desviarse sin atravesar el banco de placas.
Un bloqueo puede generar mayor caída de presión, menor flujo de aire, más demanda de potencia y más ruido.

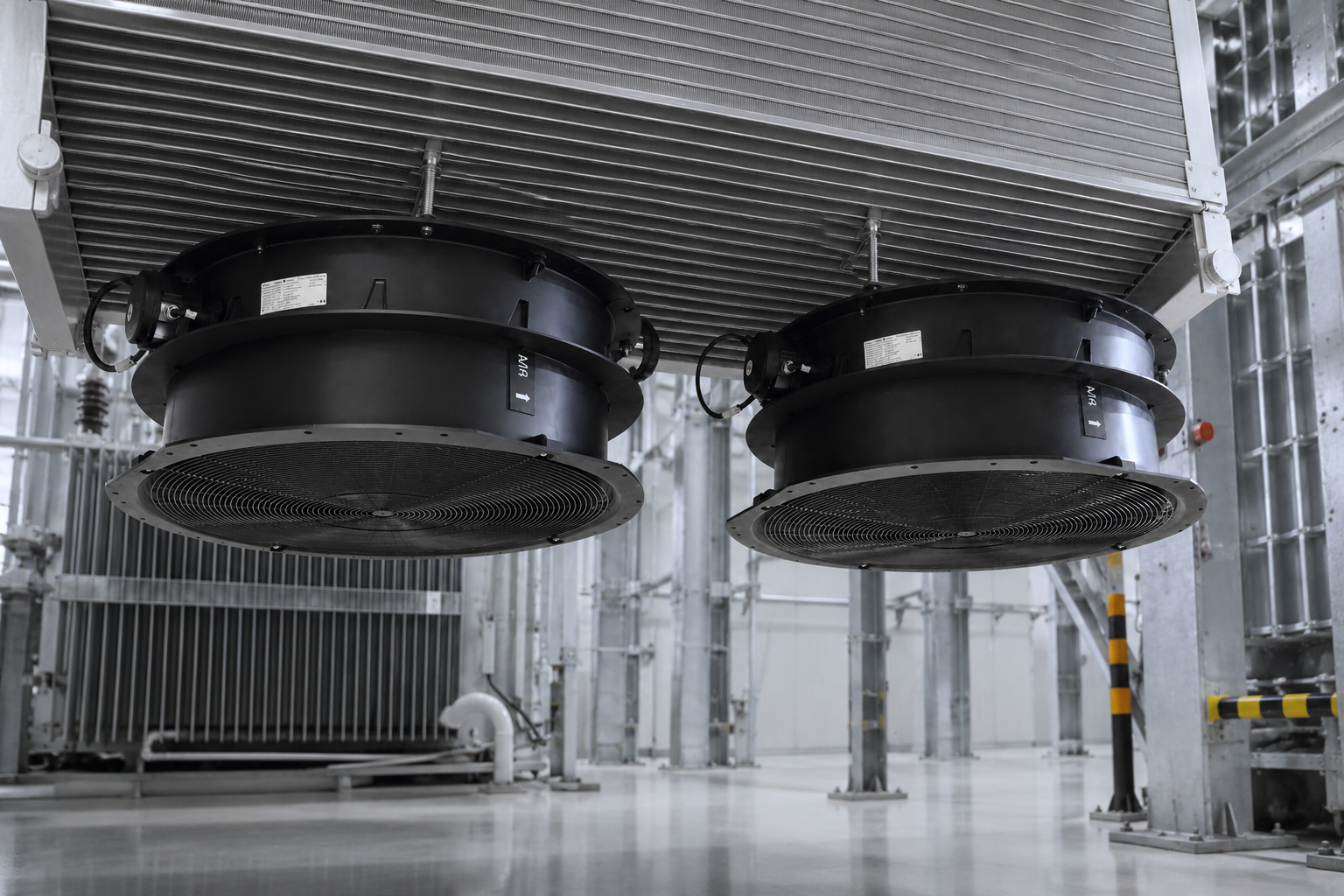

Cuando el ventilador se instala debajo del radiador, puede aprovechar el empuje del ventilador junto con la elevación térmica natural del aire caliente. Esta configuración puede ser muy eficiente, aunque requiere revisar altura disponible y espacio de instalación. Si la altura no es suficiente, puede ser mejor usar ventiladores más pequeños bien distribuidos.
Recomendaciones para una correcta selección e instalación
Antes de seleccionar ventiladores, conviene recopilar la mayor cantidad de información posible del transformador y su sistema de enfriamiento actual.
Es importante revisar la aplicación, tipo de ventilador existente, caudal de aire requerido, perfil de carga, placa de datos del motor y del ventilador, dimensiones de montaje, comunicación disponible, condiciones mecánicas y forma actual de operación.
También hay que confirmar el criterio del usuario. El objetivo puede ser aumentar caudal de aire, ahorrar energía, superar presión estática, reducir nivel de ruido, aumentar confiabilidad o incorporar control y monitoreo.
La selección debe hacerse orientada al punto de operación, considerando sonido, flujo de aire, voltaje, frecuencia, presión, temperatura, velocidad, altitud, montaje, accesorios, espacio disponible, consumo, rendimiento y costo.
También hay que decidir si conviene usar más ventiladores pequeños o menos ventiladores grandes. Más ventiladores pequeños pueden ayudar a cubrir mejor la superficie del radiador, mientras que menos ventiladores grandes pueden simplificar montaje y conexiones. La decisión debe basarse en la útilización real del intercambiador, ruido, peso, espacio y desempeño esperado.
Después de la instalación, el comisionamiento es clave. Se debe asegurar que los ventiladores, controles, protecciones y señales funcionen de acuerdo con los requisitos operativos del transformador. También conviene dejar documentación técnica y capacitación para operación.
