Retrofit en torre de enfriamiento de tiro forzado

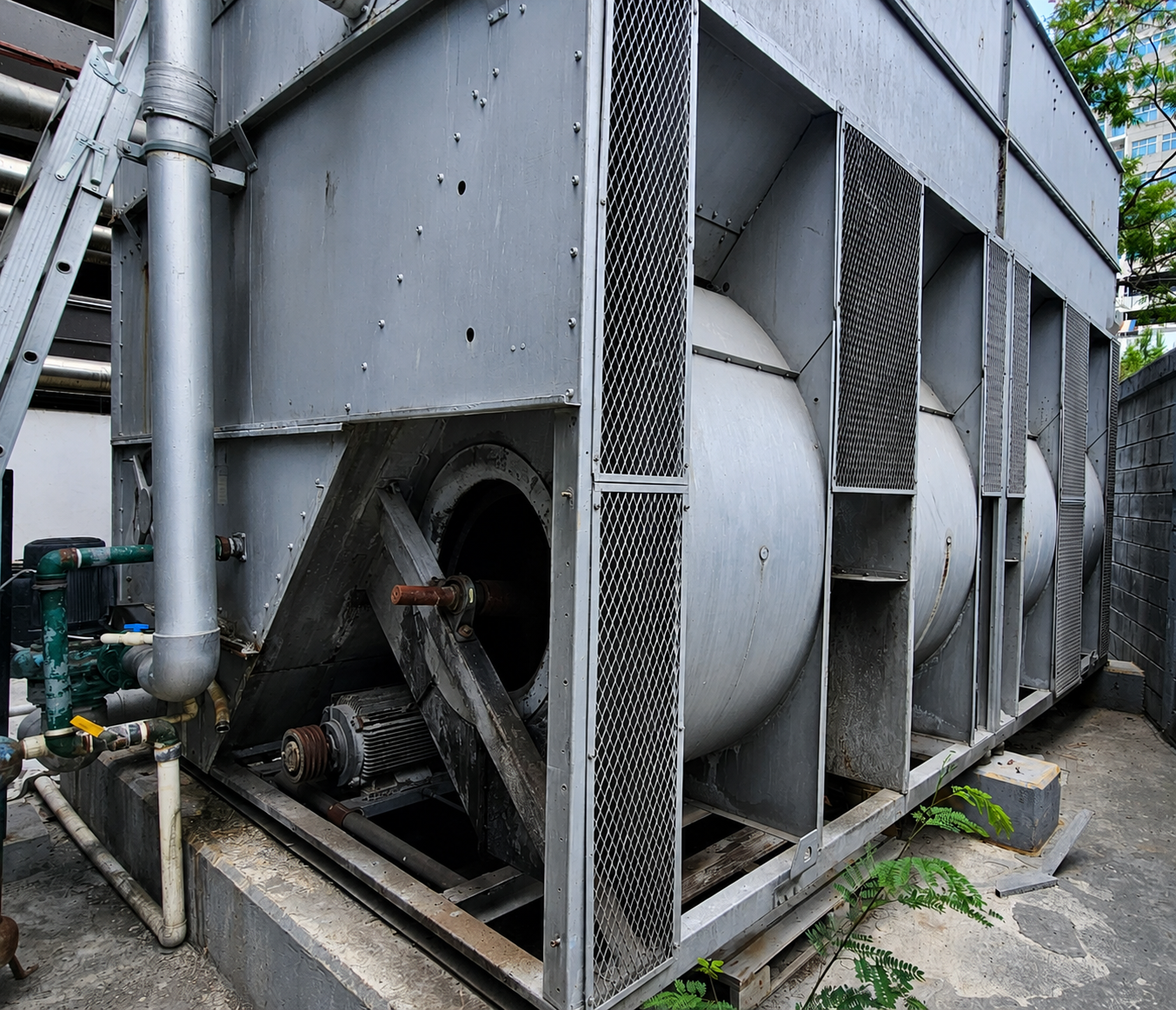

En una torre de enfriamiento de tiro forzado, el ventilador normalmente se encuentra en la entrada o zona lateral de la torre. Su función es empujar aire hacia el interior del equipo para que atraviese el serpentín, relleno o superficie de intercambio térmico.

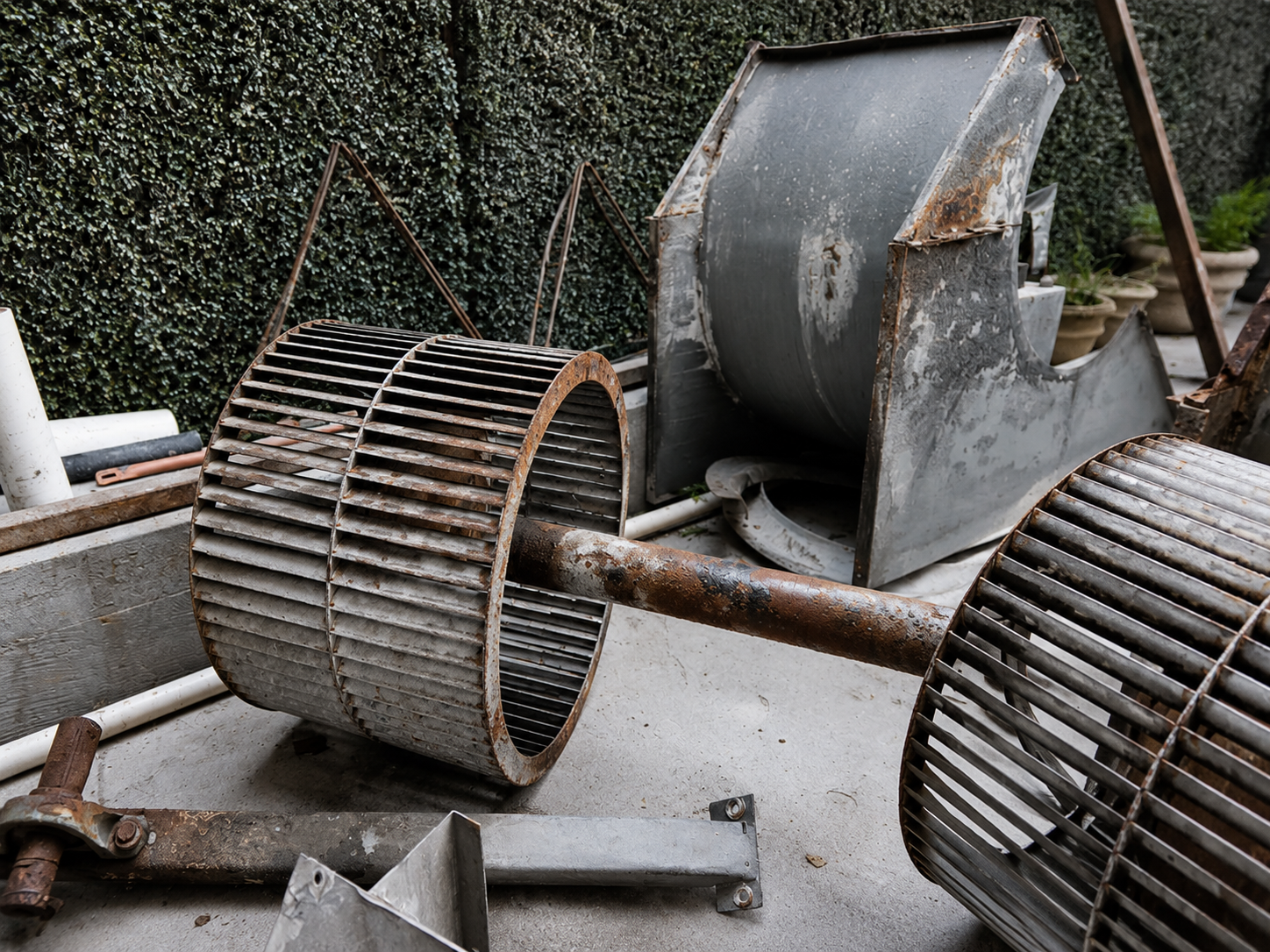

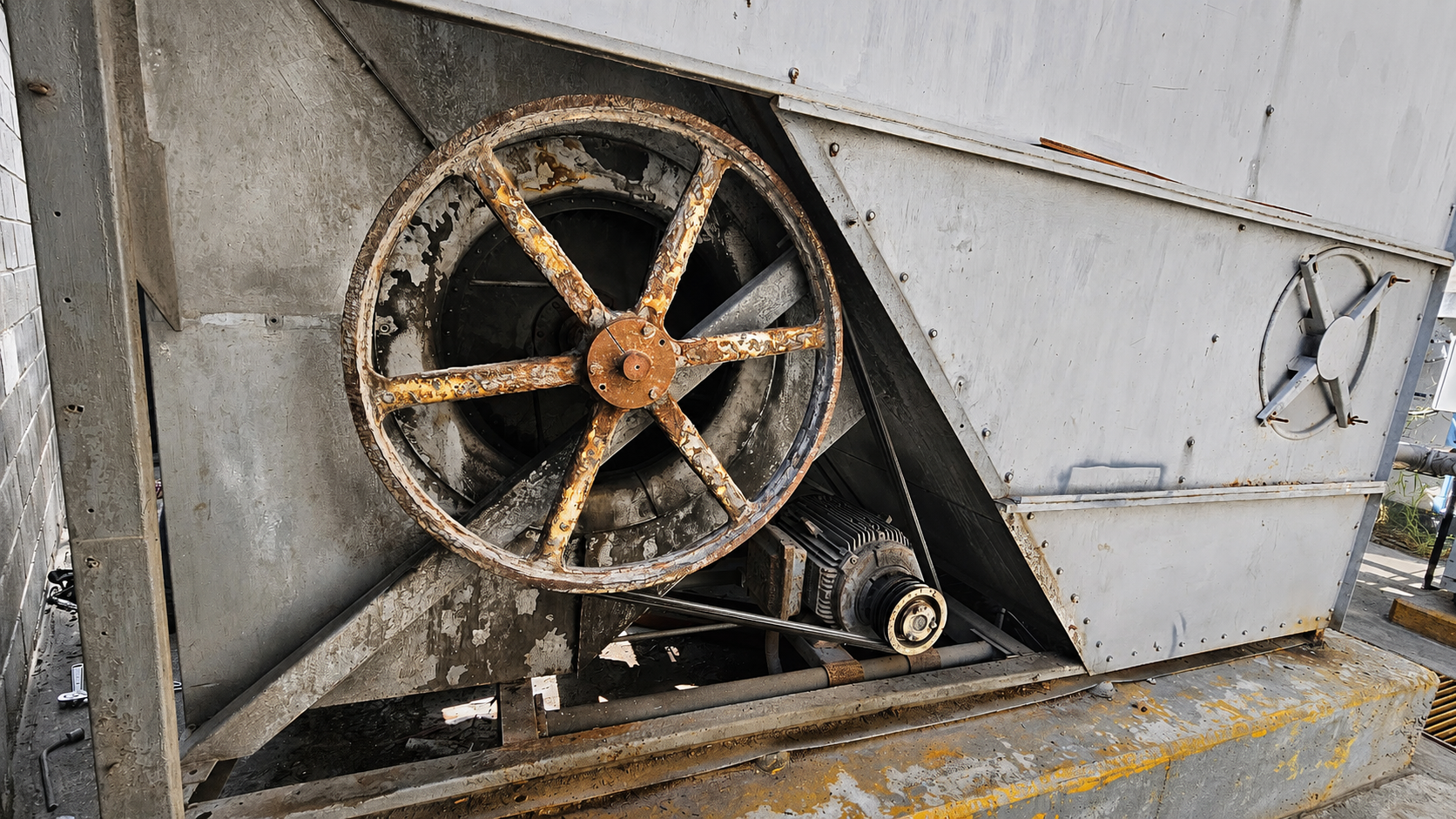

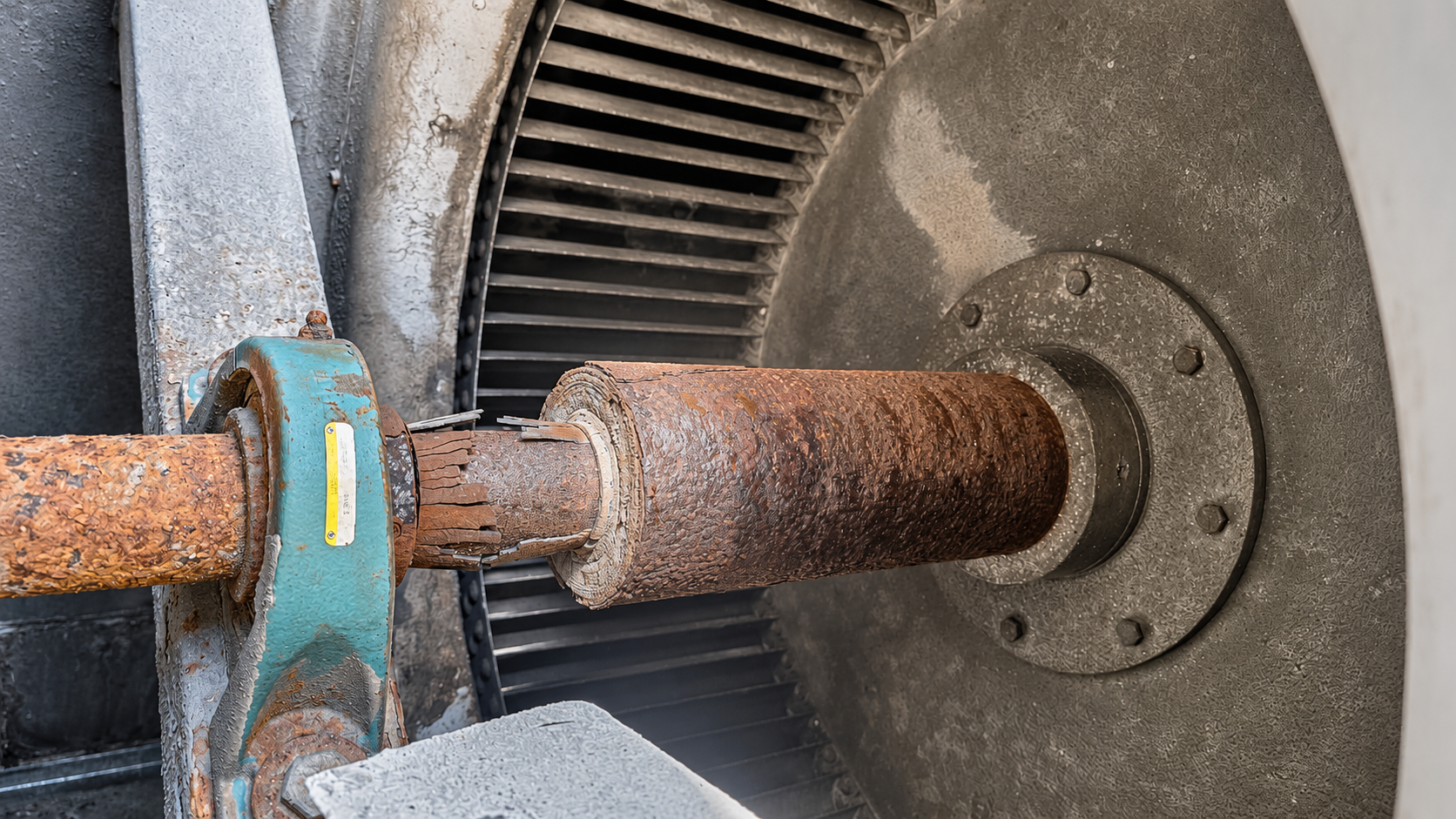

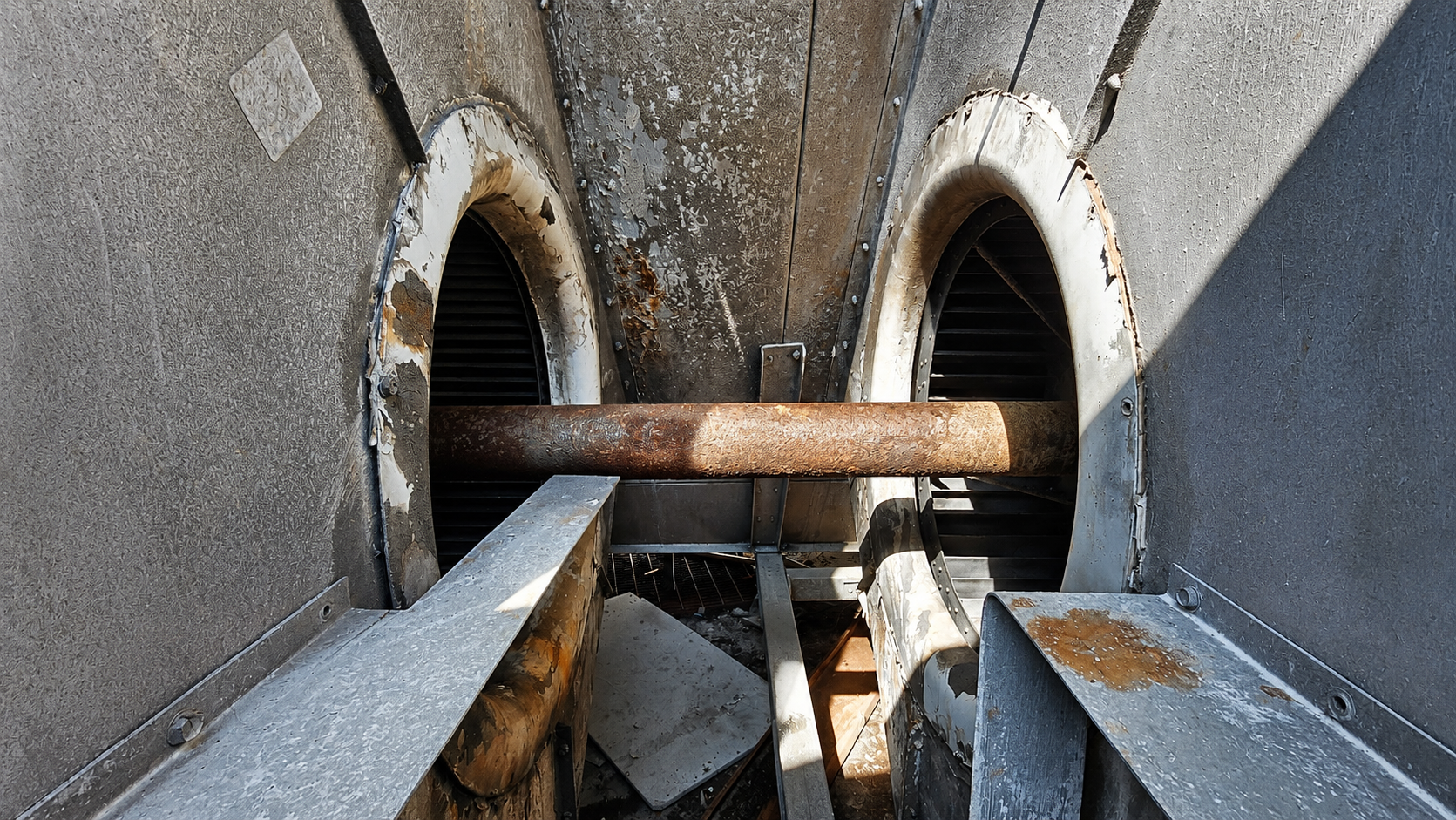

En muchos equipos existentes, este movimiento de aire se logra con ventiladores centrífugos accionados por motores, bandas, poleas, chumaceras y flechas. Estos sistemas pueden operar durante años, pero cuando empieza el desgaste mecánico aparecen problemas que afectan directamente la confiabilidad de la torre: vibración, ruido, mantenimiento constante, pérdida de flujo de aire, fallas mecánicas y poca capacidad de control.
Un retrofit permite reemplazar el sistema centrífugo original por un arreglo de ventiladores axiales EC. La idea no es cambiar toda la torre, sino aprovechar la estructura existente y modernizar lo que más impacta la operación: el movimiento de aire, el control, la confiabilidad y el mantenimiento.
Antes de cambiar ventiladores, hay que entender cómo opera la torre

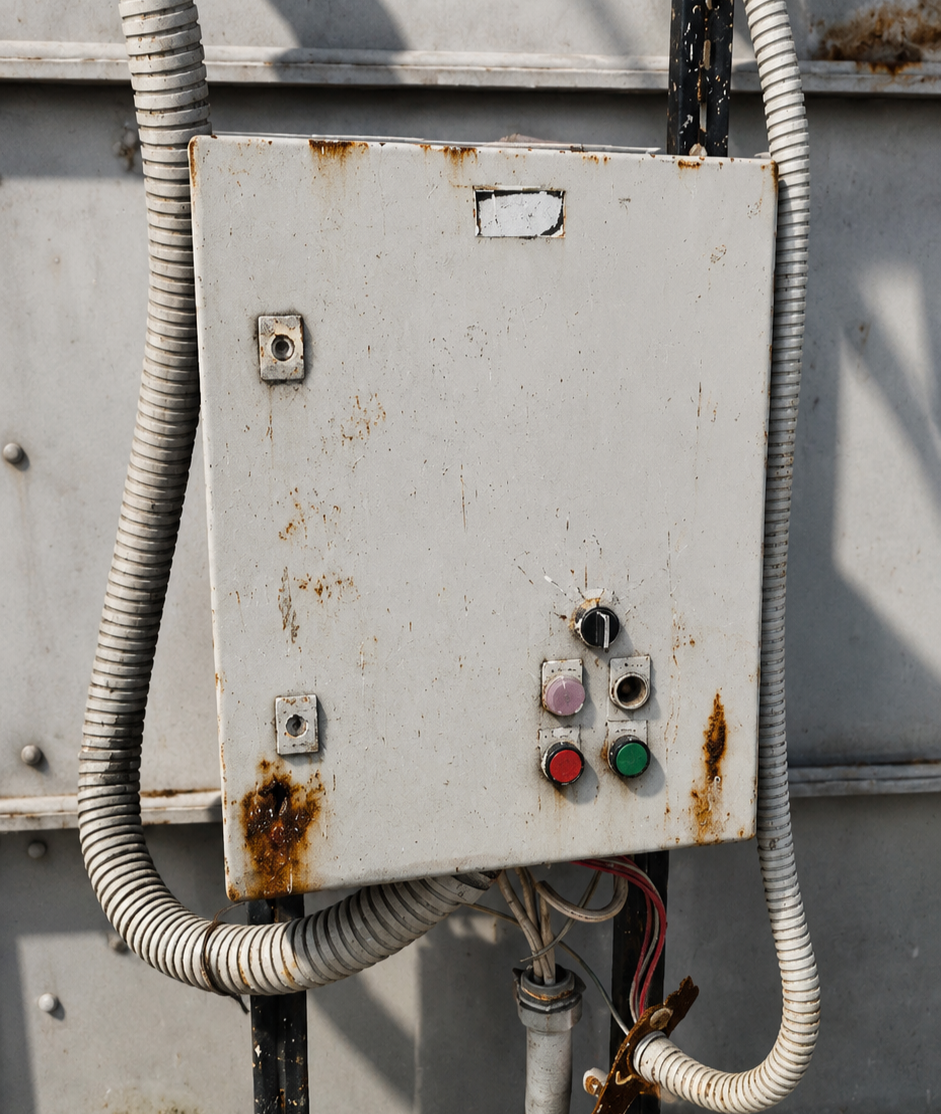

No todas las torres de tiro forzado trabajan igual. Antes de proponer un retrofit, hay que revisar cómo opera actualmente el sistema: dónde está el panel de fuerza, cómo se alimenta el motor existente, cómo se encienden los ventiladores, si hay arrancadores, contactores, variadores, señales disponibles o integración con BMS.
También es importante entender la secuencia de operación actual. En muchas torres antiguas, la capacidad se controla prendiendo y apagando ventiladores por etapas. En otras, el operador interviene manualmente cuando la temperatura del agua empieza a subir.
Ese tipo de operación puede funcionar, pero es limitada. Responde tarde, depende mucho del operador y no permite saber con claridad qué está pasando con cada motor o componente del sistema.
Con un retrofit bien diseñado, la torre puede operar con un setpoint de temperatura de agua. El controlador mide la temperatura real del agua y ajusta automáticamente la velocidad de todos los ventiladores. Si la temperatura sube, los ventiladores aumentan velocidad. Si la temperatura baja, reducen velocidad estos responden a la demanda real del sistema.
Todos los ventiladores deben trabajar como un solo sistema
En un arreglo de múltiples ventiladores EC, la operación normal no debe tratarse como varias secciones independientes que se prenden y se apagan. Lo ideal es que todos los ventiladores trabajen al mismo tiempo, modulando juntos su velocidad para mantener el setpoint de temperatura de agua.
Si una sección queda encendida y otra apagada, la zona apagada puede convertirse en un camino de baja resistencia. Esto puede generar recirculación de aire, mala distribución dentro del plenum y pérdida de capacidad real.
La eficiencia de los ventiladores no viene de prender y apagar zonas como antes. Viene de hacer que todos los ventiladores trabajen juntos en sincronía y con una respuesta más estable.
La parte mecánica no se puede improvisar

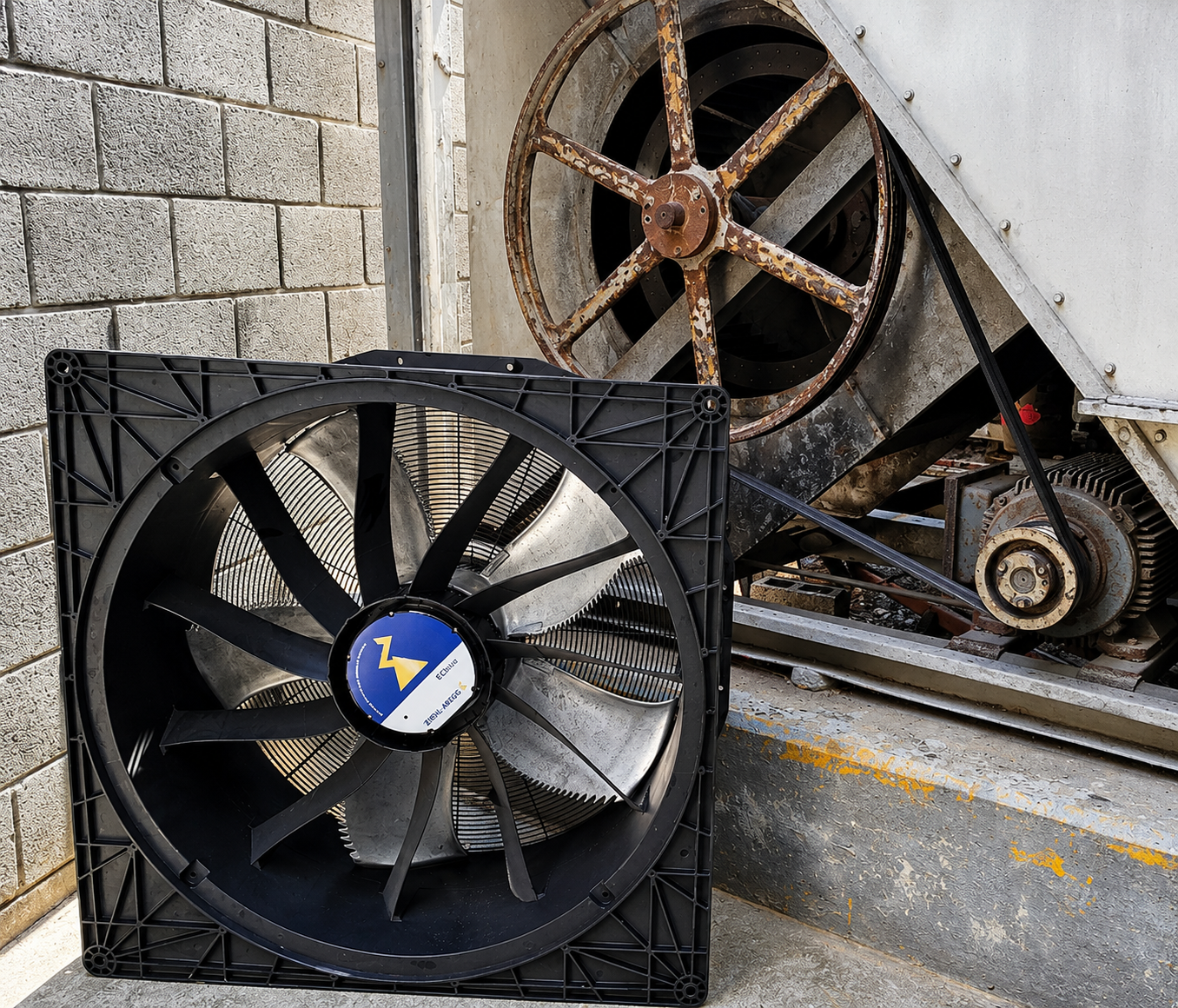

Este es uno de los puntos más importantes del retrofit: un ventilador centrífugo y un ventilador axial no descargan el aire de la misma manera.
En muchas torres de tiro forzado, los ventiladores centrífugos originales inyectan aire hacia una zona específica del intercambiador. El aire entra con cierta dirección, presuriza una cámara o pleno interno y después atraviesa el serpentín o superficie de intercambio.

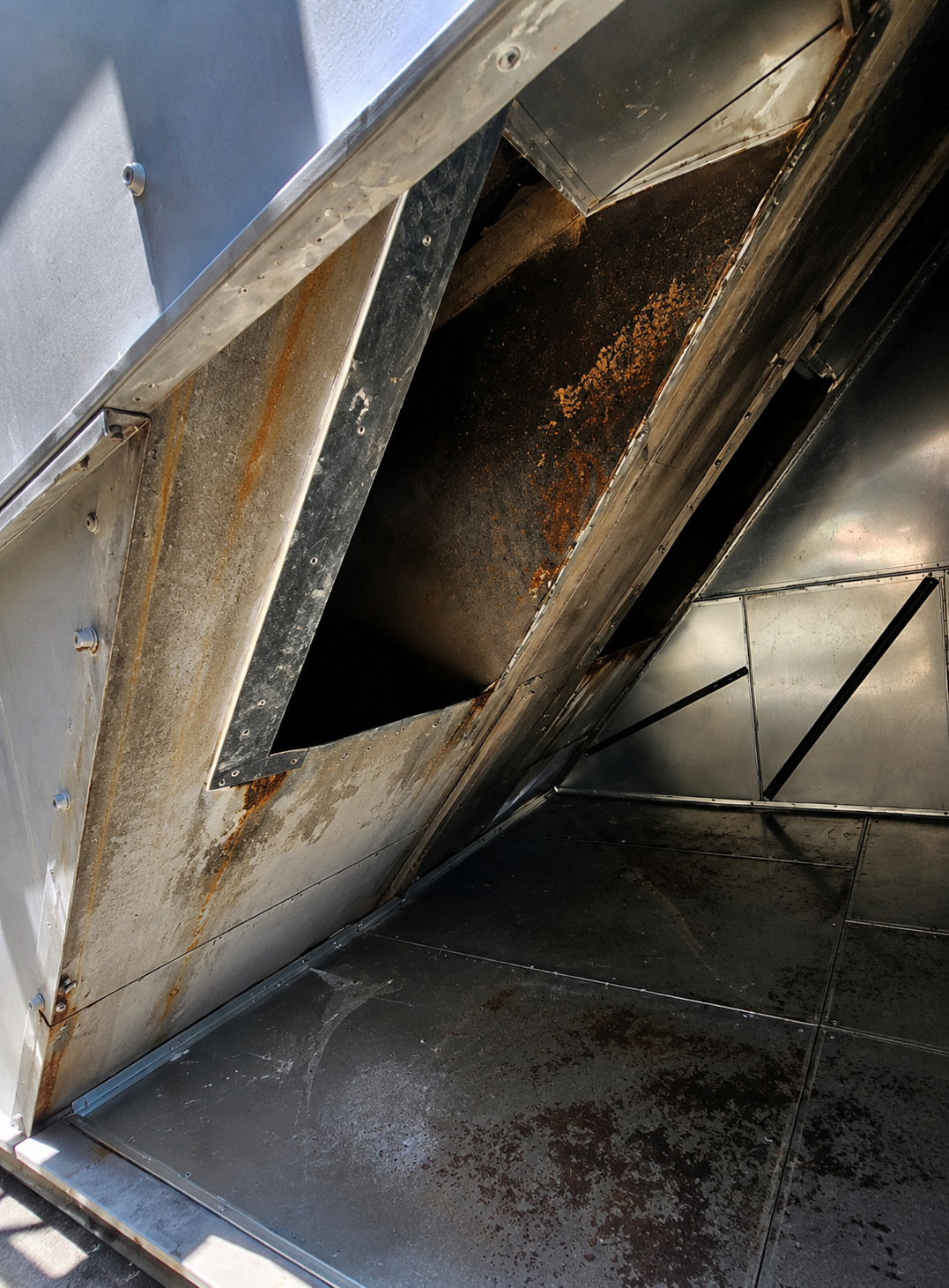

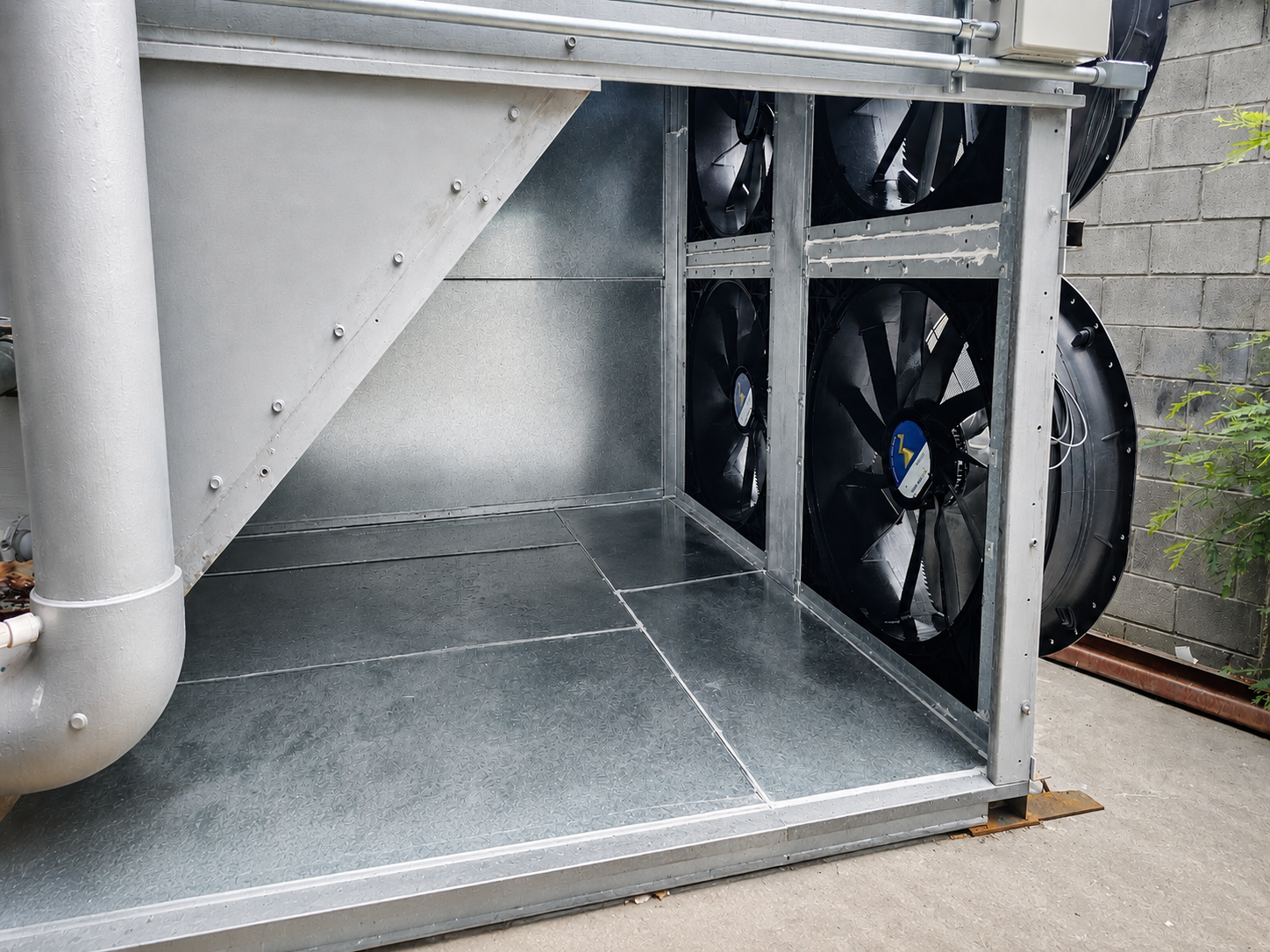

Por eso no basta con montar ventiladores nuevos. En muchos casos se necesita diseñar un plenum o cámara de presión que distribuya el aire de forma más uniforme hacia la entrada original de la torre.

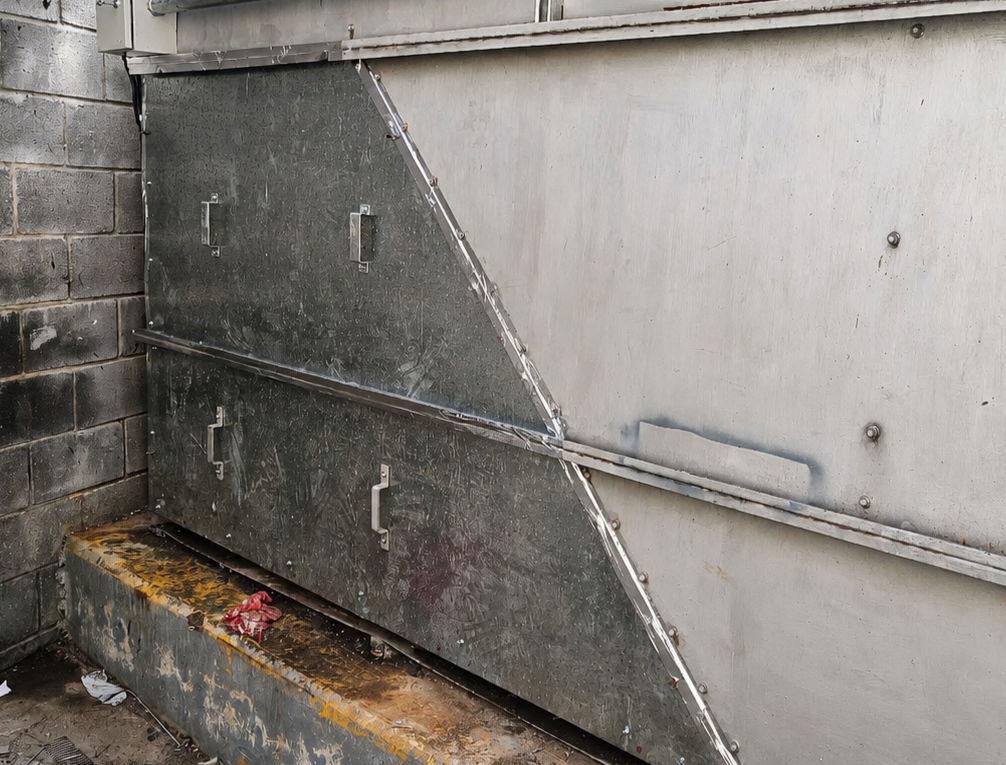

También hay que sellar fugas, huecos o retornos no deseados. El aire siempre busca el camino más fácil. Si una parte se escapa por costados, aberturas o zonas sin ventilación activa, se pierde capacidad real.
Según el número y la ubicación de las entradas de aire, pueden instalarse separadores entre ventiladores axiales y guías para reducir turbulencias mejorar la entrada hacia el pleno del serpetin.
La meta no es solo que los ventiladores muevan aire. La meta es que el aire llegue al intercambiador de calor, atraviese la mayor superficie posible y no regrese por el camino equivocado.
Aprovechar lo existente, sin heredar problemas
Un buen retrofit no consiste en quitar todo y empezar desde cero. En muchas instalaciones se puede reutilizar parte de la infraestructura existente: canalizaciones, tubería conduit, rutas de cableado, estructura metálica, soportes o alimentación eléctrica.
Pero esto no debe asumirse automáticamente. Antes de reutilizar cualquier elemento, hay que revisar su condición física, capacidad eléctrica, aislamiento, corrosión, trayectoria, cumplimiento y seguridad.
El sensor de temperatura

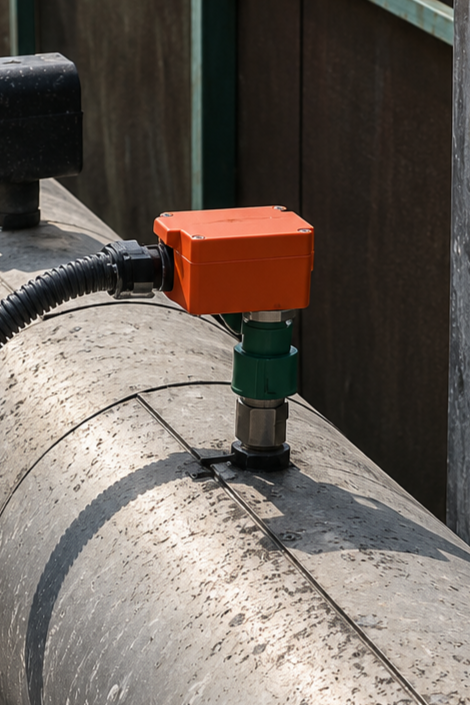

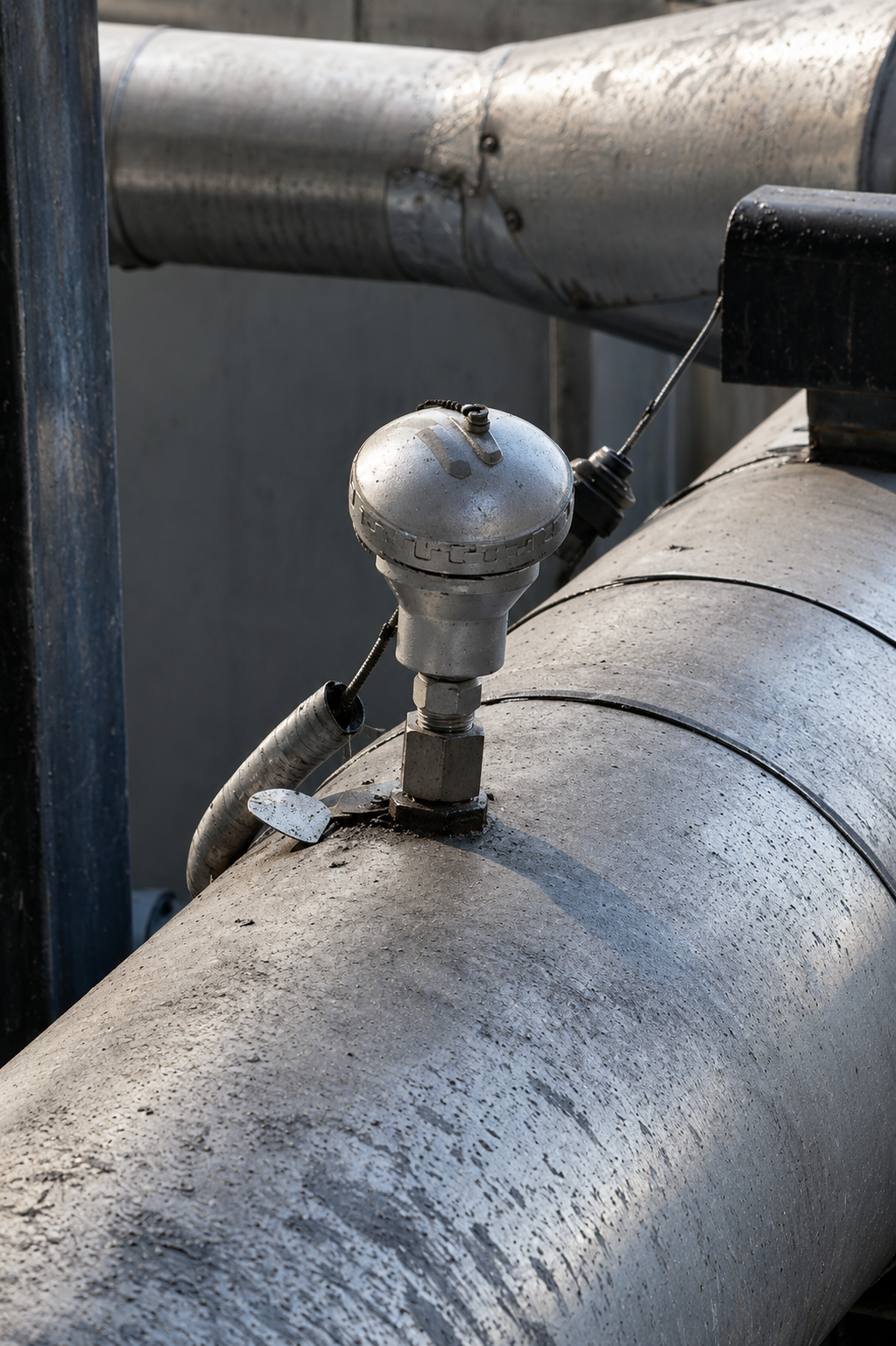

Muchas torres de enfriamiento ya cuentan con sensores instalados. En esta aplicación, uno de los más importantes es el sensor de temperatura de agua ubicado en la tubería exterior de agua fria, que normalmente es el punto que el operador útiliza para conocer la temperatura real del sistema.
Ese punto de medición puede aprovecharse como referencia principal del nuevo controlador. Lo más recomendable es cambiar el sensor actual por uno nuevo y reutilizar el termopozo existente, siempre que esté en buenas condiciones y ubicado en el punto correcto.
Así se conserva la ubicación hidráulica que el sistema ya útiliza, pero se mejora la confiabilidad de la señal. El sensor deja de ser solo una lectura para el operador y se convierte en la base para que el fan array module correctamente.

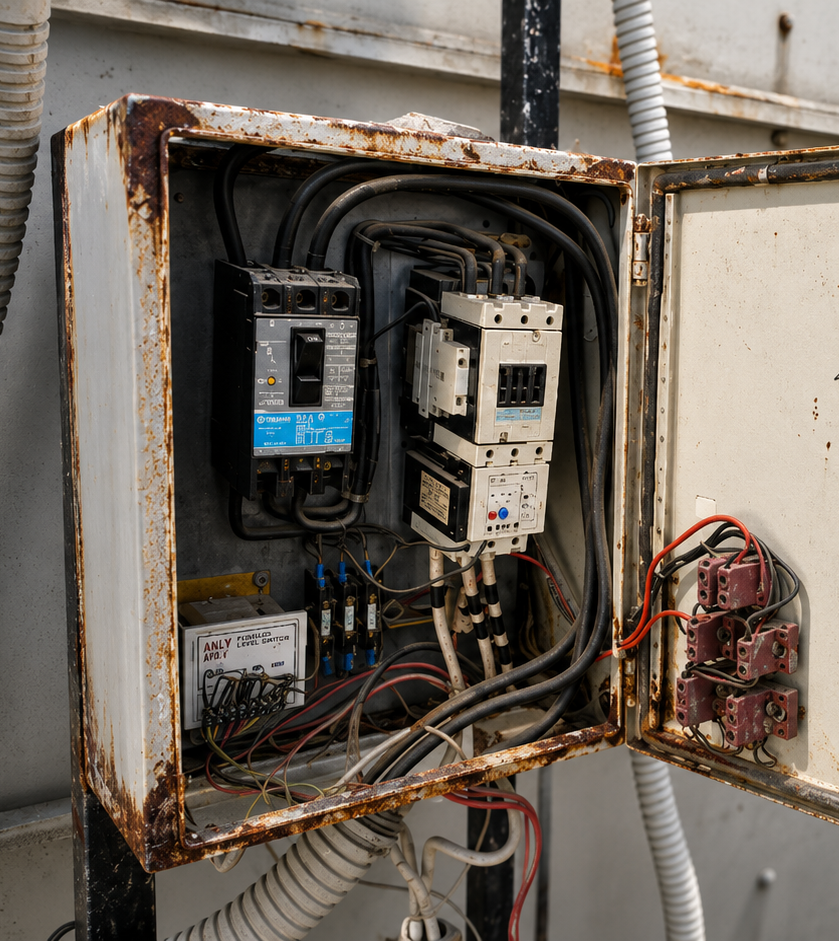

Gabinete de fuerza, control y monitoreo

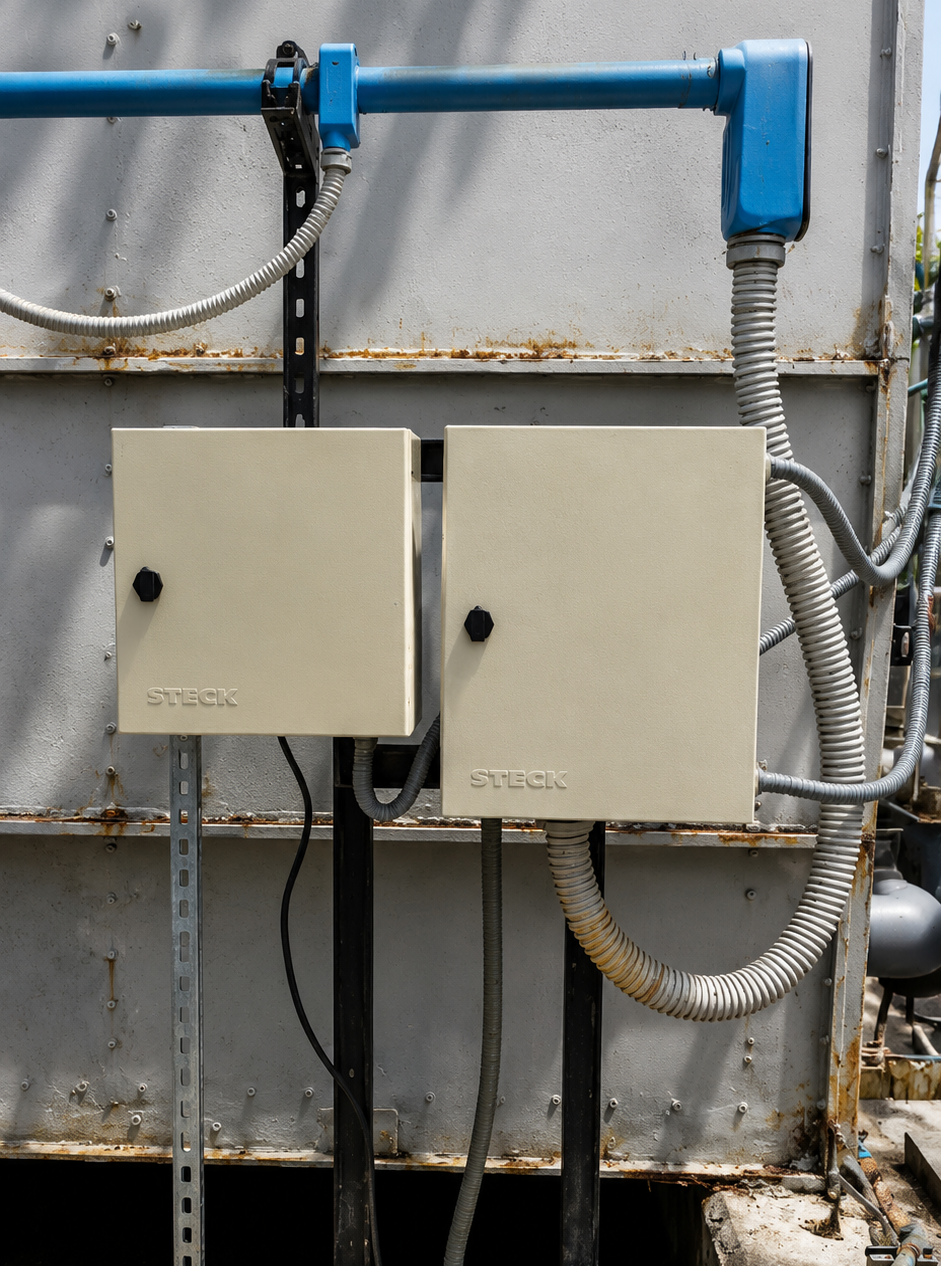

El gabinete de fuerza concentra la alimentación de los ventiladores y distribuye energía a cada ventilador. El gabinete de control puede instalarse separado para mantener señales, sensores, comunicación y monitoreo fuera de la zona de alto voltaje.
Dependiendo de la instalación, el control puede recibir señal del BMS, trabajar con un sensor de temperatura de agua o usar un controlador dedicado para administrar el arreglo completo.
La opción más básica es controlar los ventiladores con una señal analógica de 0-10 VDC. Funciona, pero ofrece poca visibilidad: se manda una orden de velocidad, pero no necesariamente se conoce el estado individual de cada ventilador.

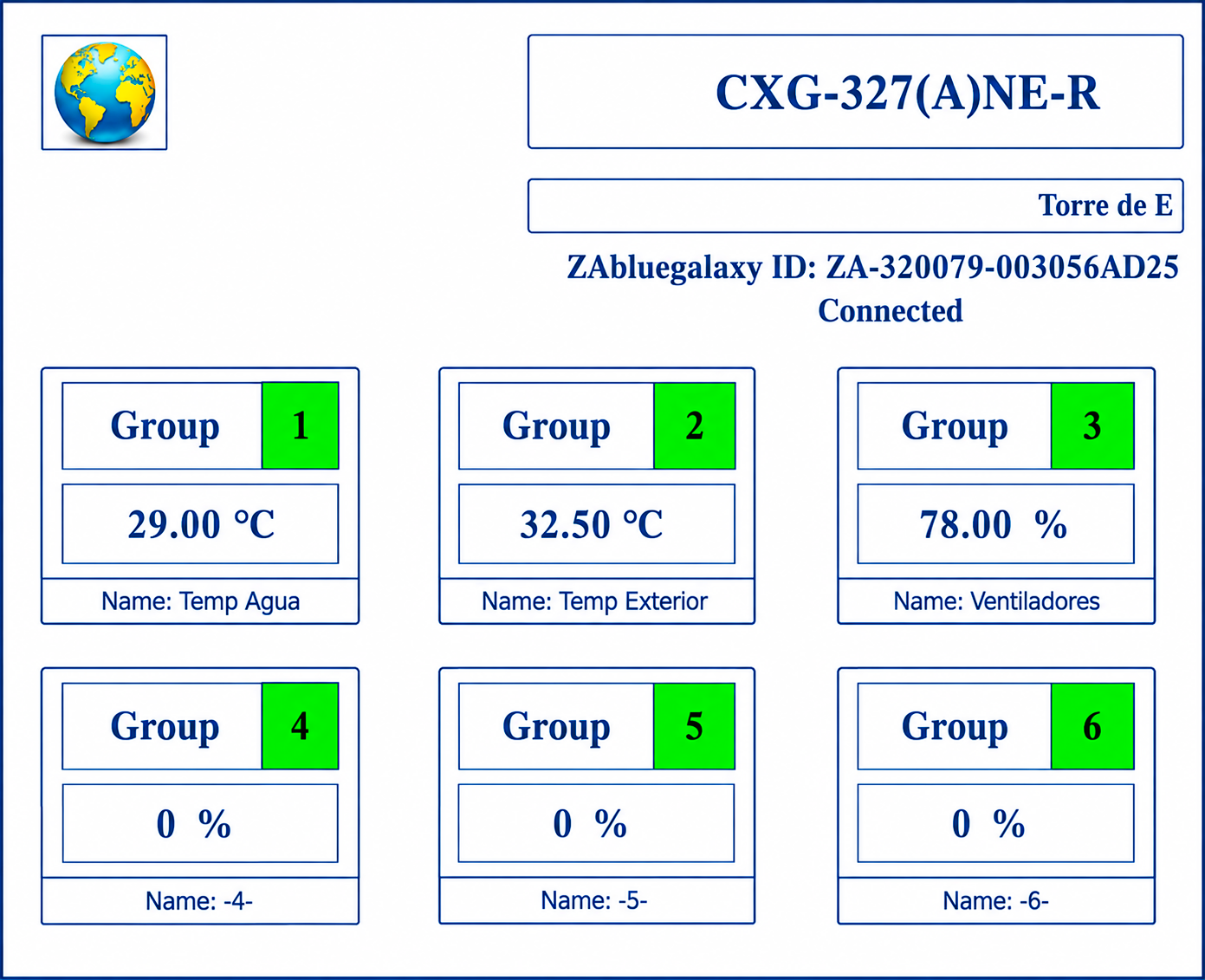

Con comunicación Modbus, el sistema puede monitorear sus RPM, estado de operación, alarmas, fallas y comportamiento individual de cada motor EC. Esto cambia la forma de operar la torre: ya no se controla un solo ventilador grande, sino varios ventiladores trabajando como una sola máquina.
En proyectos más completos, el fan array puede integrarse al BMS del edificio para enviar demanda de velocidad, habilitar o detener el sistema y recibir información de operación.
¿Se necesita un ventilador especial para torre?
Depende de dónde queda instalado el ventilador y qué tan expuesto está al ambiente.
En una torre de tiro inducido, el ventilador normalmente trabaja en la descarga de aire caliente, húmedo y saturado. Ahí tiene mucho sentido usar ventiladores diseñados específicamente para ambientes agresivos.
En una torre de tiro forzado, el ventilador suele estar del lado de entrada de aire. No siempre está directamente expuesto al aire de descarga, pero puede estar cerca de humedad, salpicadura, corrosión, intemperie o químicos de tratamiento.
Por eso, la selección no debe sobrediseñarse por costumbre, pero tampoco tratarse como si fuera una aplicación limpia de HVAC interior. La decisión depende de la ubicación del fan array, nivel de exposición al agua, corrosión del ambiente, temperatura, acceso para mantenimiento y confiabilidad requerida.
Redundancia operativa sin operar por secciones apagadas
Redundancia no significa operar media torre encendida y media torre apagada todo el tiempo. En una torre de tiro forzado con plenum común, eso puede causar recirculación o mala distribución de aire.

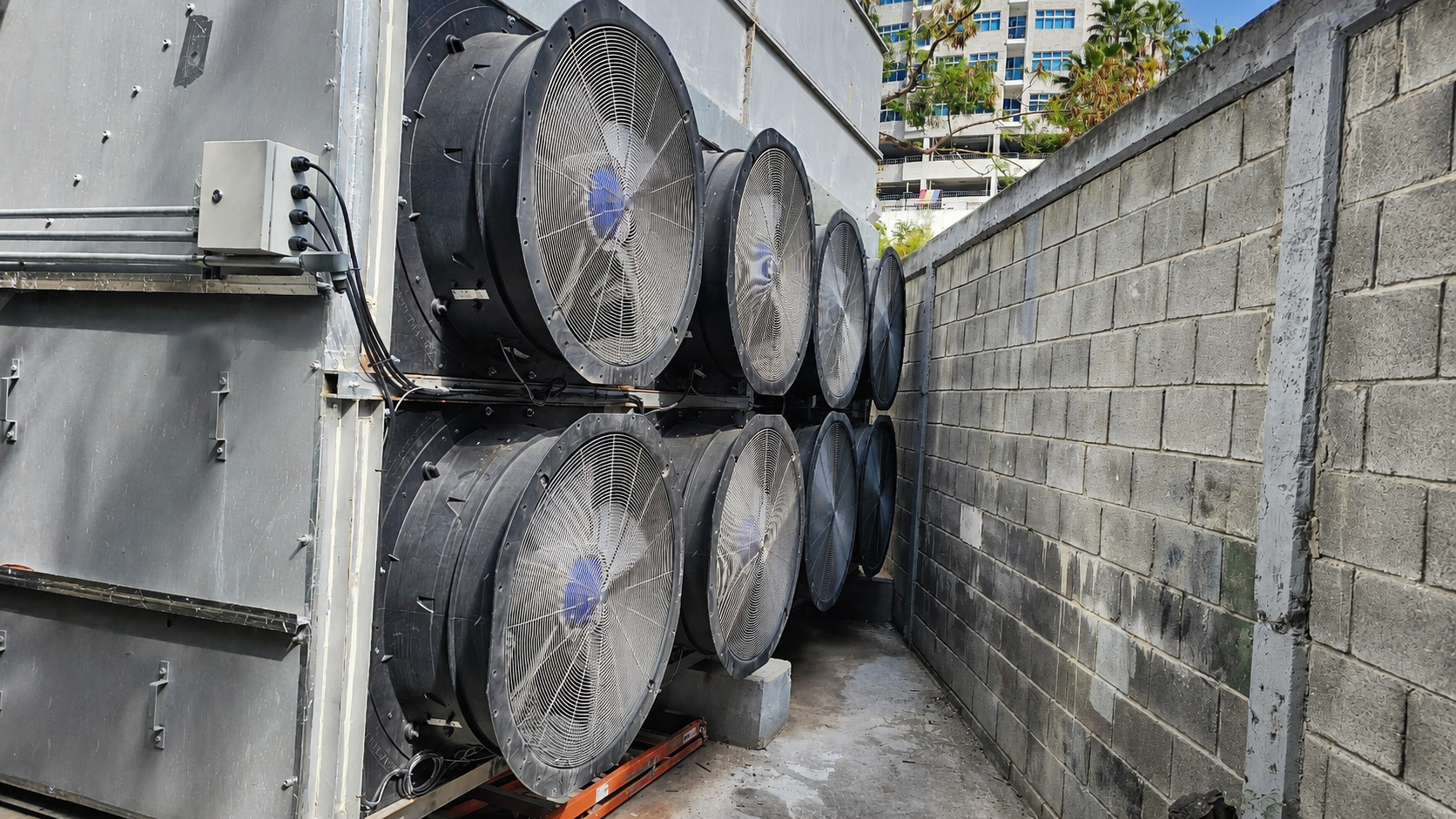

La operación normal debe buscar que todos los ventiladores trabajen juntos, modulando en sincronía. La redundancia aparece cuando un ventilador requiere atención. En lugar de perder toda la capacidad por una banda, flecha, chumacera o motor principal, el sistema puede seguir operando con el resto del arreglo mientras se atiende el equipo afectado.
Beneficio principal: eficiencia, control y confiabilidad
El ahorro energético es importante, pero no es el único argumento.
Un retrofit en una torre de enfriamiento de tiro forzado puede reducir la dependencia de partes mecánicas desgastadas como bandas, poleas, chumaceras y flechas. También puede mejorar el control por temperatura de agua, facilitar el diagnóstico, reducir mantenimiento y dar mayor visibilidad al operador.
La torre deja de ser un sistema viejo que se prende y se apaga por necesidad, y se convierte en un sistema que puede modular, reportar estado, proteger cada ventilador y responder automáticamente a la temperatura del agua.
En una torre de enfriamiento, mover aire no es suficiente. Lo importante es mover el aire correcto, por el lugar correcto, con el control correcto.
Si la torre tiene problemas de distribución de agua, serpentín dañado, relleno colapsado o estructura deteriorada, cambiar ventiladores no va a resolver todo. El retrofit debe evaluarse como parte del sistema completo.
