Retrofit en unidades evaporadoras

Dónde aplica este Retrofit

Este retrofit aplica en evaporadores de cámaras frías, congeladores, cuartos de proceso, almacenes refrigerados, supermercados, centros de distribución, áreas de preparación de alimentos, laboratorios, aplicaciones farmacéuticas y sistemas de refrigeración comercial o industrial.

También puede aplicar en evaporadores tipo unit cooler, evaporadores de techo, evaporadores de bajo perfil, doble descarga o equipos con varios ventiladores.

El problema no siempre está en la capacidad del sistema

Muchas veces se piensa que la cámara “no enfría” porque falta capacidad de refrigeración. Pero en campo, el problema puede estar en la evaporadora: ventiladores con bajo desempeño, motores detenidos, aspas dañadas, serpentín obstruido, mala distribución del aire, escarcha, descarga mal dirigida o falta de alcance hasta el final del espacio.

También puede pasar que uno o varios ventiladores estén sin funcionar y nadie lo note de inmediato. La temperatura promedio puede verse aceptable en el controlador, pero dentro del cuarto hay zonas con mala circulación de aire.

Por eso, el retrofit debe evaluar el evaporador como un sistema completo: serpentín, ventiladores, carcasa, dirección de aire, control, deshielo, drenaje y condiciones reales del espacio.

Mejor tiro de aire sin perder control del producto

En evaporadoras, el tiro de aire es muy importante. No basta con que el ventilador mueva aire; debe lograr que el aire frío llegue a la zona útil, atraviese el espacio de forma uniforme y regrese al evaporador sin crear cortocircuitos de aire.

Un mejor alcance puede ayudar a reducir zonas calientes, mejorar la recuperación de temperatura después de aperturas de puerta y distribuir mejor el frío en cámaras largas o con alta carga de producto.

Pero más aire no siempre significa mejor operación. Si la velocidad es excesiva o está mal dirigida, puede aumentar la deshidratación del producto, generar corrientes incómodas, favorecer escarcha o mandar el aire directo a obstáculos, racks, puertas o paredes.

La selección debe balancear caudal, tiro, nivel de ruido, humedad, tipo de producto y geometría del cuarto.

Cuando el aire no llega: recirculación y desestratificación

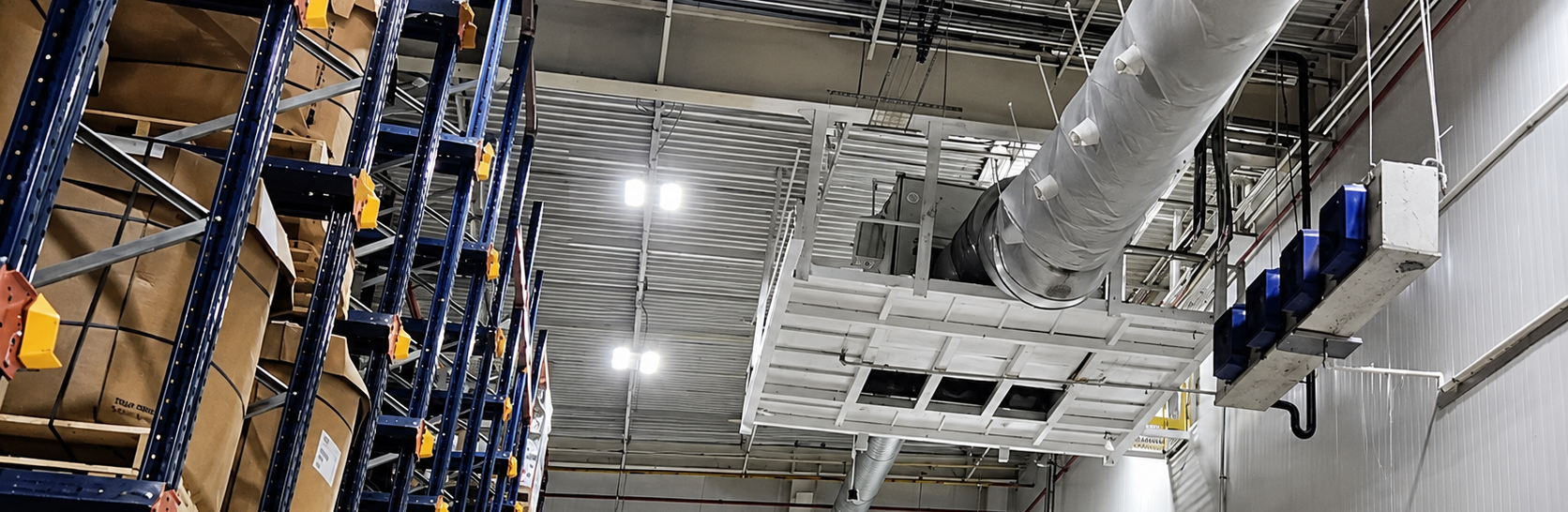

En algunas cámaras o espacios refrigerados, la evaporadora no alcanza a distribuir el aire de forma uniforme en toda el área. Esto puede pasar por distancia, altura, racks, pasillos, obstáculos, puertas, mala ubicación del equipo o geometrías complicadas.

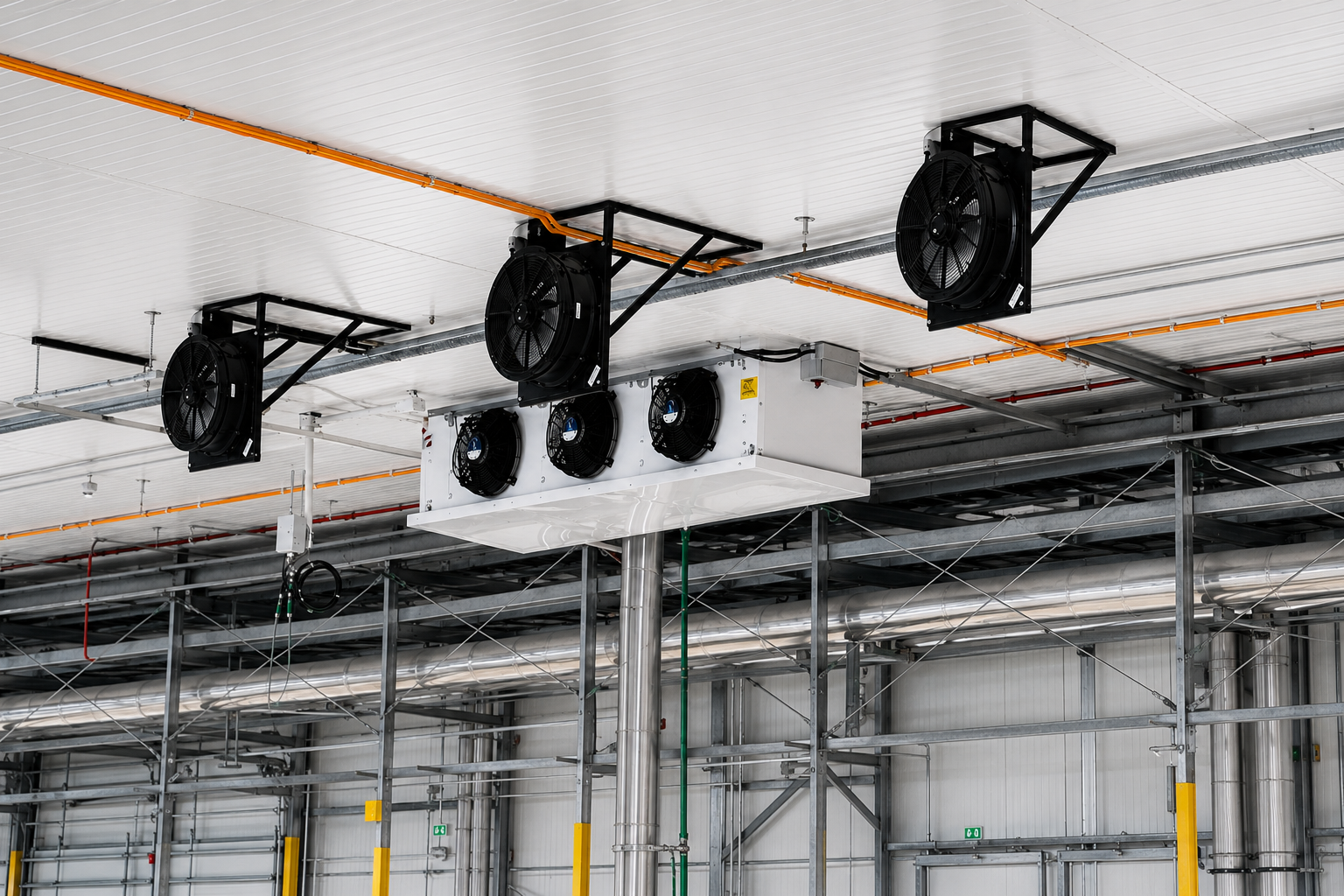

En esos casos, además del retrofit del ventilador principal, se pueden utilizar recirculadores de aire para ayudar a mover el aire frío hacia zonas donde normalmente no llega bien.

Los recirculadores no sustituyen a la evaporadora ni agregan capacidad de refrigeración. Su función es mejorar la circulación interna, reducir zonas calientes, evitar bolsas de aire estancado y ayudar a desestratificar el ambiente. Es decir, ayudan a que la temperatura sea más uniforme en todo el espacio.

También pueden ser útiles en cámaras altas, pasillos largos, áreas con racks o espacios donde el aire frío se queda concentrado cerca de la evaporadora y no llega correctamente al resto del cuarto.

La clave es ubicarlos bien. Un recirculador mal colocado puede generar corrientes directas sobre el producto, mover humedad de forma incorrecta o crear un ciclo de aire que no resuelve el problema. Por eso debe revisarse la dirección del flujo, el alcance requerido y la distribución real dentro del espacio.

Ventilador optimizado y flujo más ordenado

Un ventilador optimizado puede aportar más que un simple cambio de motor. La carcasa, la entrada de aire, la rejilla, el diseño de aspas y la descarga influyen directamente en el patrón de aire.

Una carcasa optimizada ayuda a guiar mejor el flujo, reducir turbulencia y aprovechar mejor el área del ventilador. Las aspas aerodinámicas pueden mejorar eficiencia y reducir ruido. Una rejilla adecuada protege sin bloquear demásiado la descarga.

Todo esto puede mejorar el tiro de aire y la distribución dentro del espacio refrigerado. Muchas evaporadoras antiguas usan ventiladores que todavía giran, pero ya no entregan un patrón de aire adecuado. El retrofit debe buscar una unidad más eficiente, pero también un flujo más útil.

AC o EC: elegir según la aplicación

No todas las unidades evaporadoras necesitan ventiladores EC. En aplicaciones sencillas, donde solo se requiere reemplazar un ventilador dañado y mantener operación básica, un ventilador AC bien seleccionado puede ser suficiente.

Los ventiladores EC tienen más sentido cuando se busca reducir consumo, bajar ruido, modular velocidad, mejorar control de temperatura, reducir calor agregado al espacio o integrar monitoreo.

También son útiles cuando la evaporadora opera muchas horas al día. En refrigeración comercial e industrial, los ventiladores pueden tener muchas horas de operación, por lo que cualquier mejora en eficiencia y control puede acumular ahorros importantes.

La decisión correcta depende de la temperatura de operación, tipo de producto, tamaño del cuarto, carga térmica, perfil de uso, deshielo, ruido permitido, presupuesto y control existente.

Instalación mecánica

Antes de reemplazar ventiladores, hay que revisar la posición actual, diámetro, sentido de giro, dirección de flujo, distancia al serpentín, tipo de rejilla, espacio disponible, vibración, fijación y compatibilidad con la carcasa existente.

También hay que revisar si la evaporadora descarga hacia pasillos, racks, puertas, producto sensible, zonas de trabajo o espacios con obstáculos. El mejor ventilador no va a funcionar bien si el aire choca inmediatamente contra una tarima, pared o estructura.

En algunos casos se puede mantener la estructura existente y adaptar el nuevo ventilador. En otros, conviene modificar soporte, rejilla o placa de montaje para que el flujo quede mejor dirigido y sin fugas de aire.

Limpieza, escarcha y condiciones reales

Antes de justificar un retrofit, hay que revisar el estado real de la evaporadora. Un serpentín sucio, bloqueado por hielo o con aletas dañadas reduce el flujo de aire y afecta la transferencia de calor.

También hay que revisar charola de condensados, drenaje, resistencias de deshielo, sensores, válvula de expansión, superheat, carga de refrigerante, puertas, infiltración de aire y hábitos de operación.

Si el problema principal es escarcha por mala operación, puertas abiertas, deshielo deficiente o carga de refrigerante incorrecta, cambiar ventiladores no va a resolver todo. El retrofit debe partir de un diagnóstico correcto.

Beneficios del Retrofit en unidades evaporadoras

Un retrofit bien diseñado puede ayudar a mejorar la operación de la evaporadora sin cambiar todo el equipo.

Los beneficios principales son:

• Mejor distribución del aire frío.
• Mayor alcance o tiro de aire.
• Menos zonas calientes.
• Mejor recuperación de temperatura.
• Reducción de consumo eléctrico del ventilador.
• Menor calor agregado al espacio refrigerado.
• Menor ruido.
• Mejor control en cargas parciales.
• Posibilidad de monitoreo y alarmas.
• Mayor confiabilidad del sistema de ventilación.
• Mejor aprovechamiento del serpentín existente.
• Temperatura más uniforme cuando se integran recirculadores bien ubicados.

El resultado depende del estado real de la evaporadora, del serpentín, del deshielo, de la instalación y del tipo de producto. Por eso, el proyecto debe evaluarse con datos, no solo como un cambio de motor.
