Retrofit en unidades condensadoras
En una unidad condensadora, el condensador tiene una función crítica: rechazar al ambiente el calor absorbido por el sistema. Para lograrlo, los ventiladores mueven aire exterior a través del serpentín, donde el refrigerante caliente libera calor y se condensa.
Cuando el flujo de aire es insuficiente, inestable o mal distribuido, la presión de condensación aumenta. Esto puede provocar mayor consumo eléctrico, menor capacidad de enfriamiento, más ruido, alarmas por alta presión y mayor esfuerzo del compresor.
Un retrofit con ventiladores AC o EC permite modernizar unidades condensadoras existentes, mejorar el flujo de aire sobre el serpentín, reducir ruido, aumentar confiabilidad y controlar mejor la presión de condensación sin reemplazar toda la unidad.

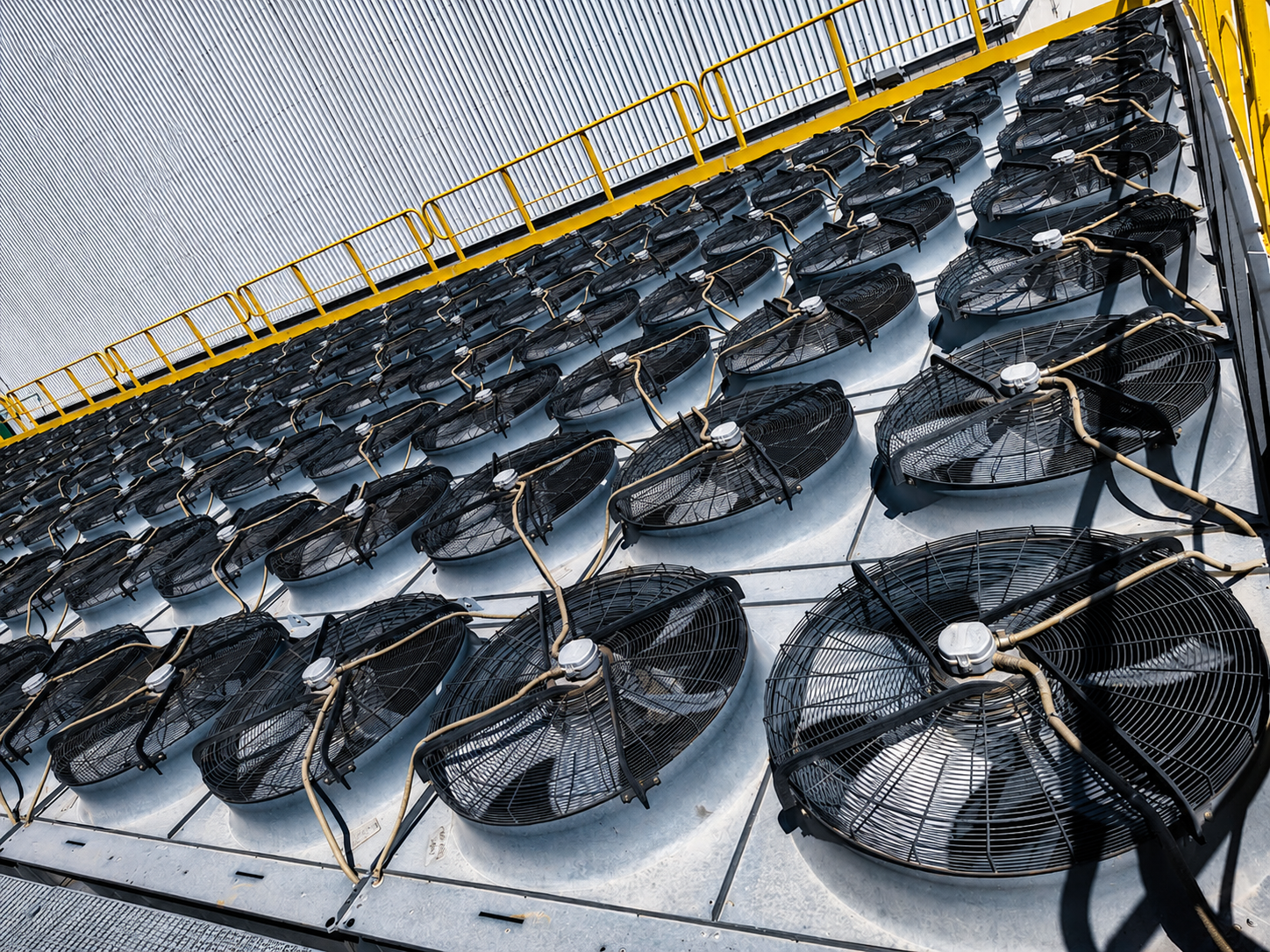

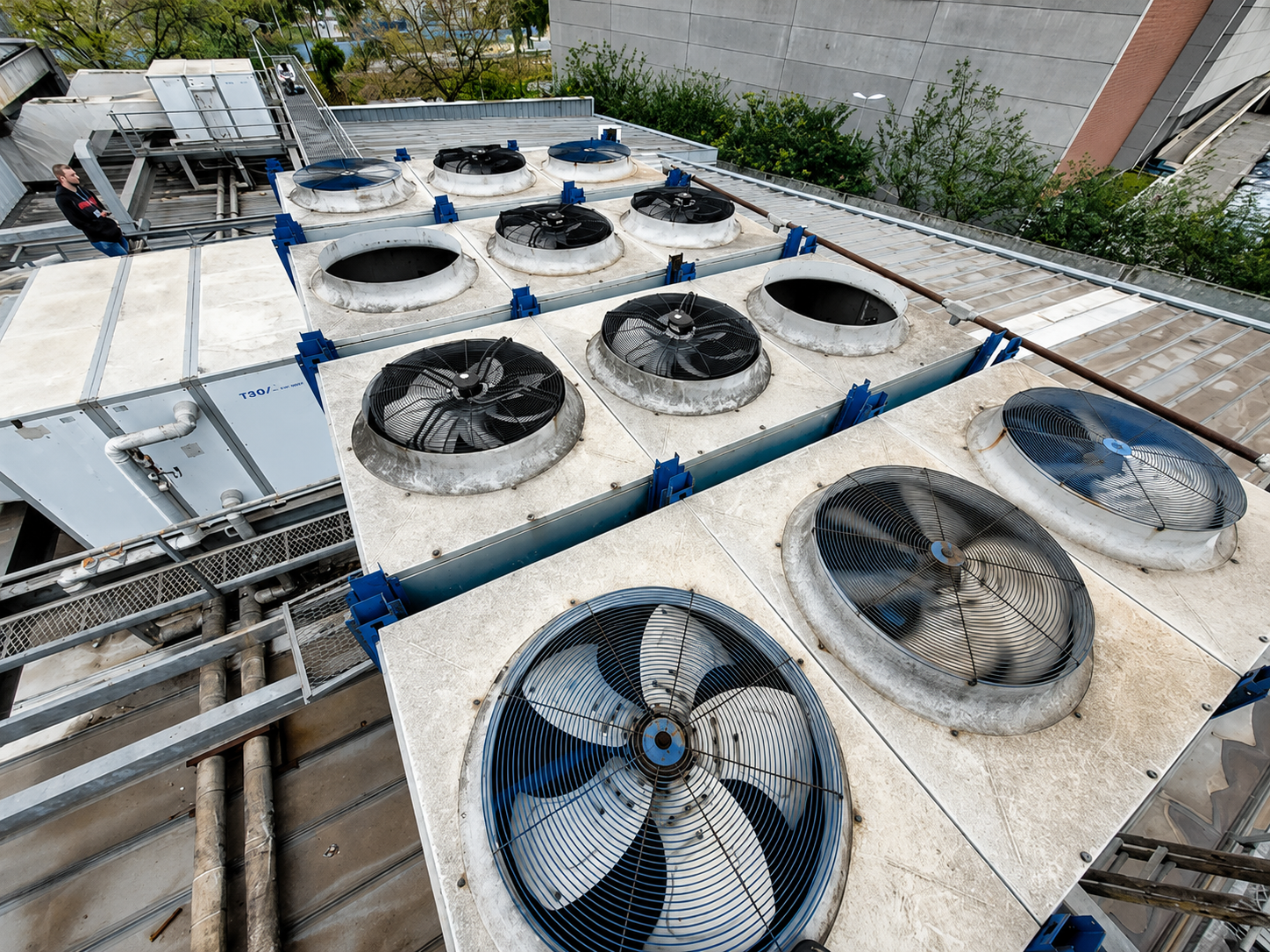

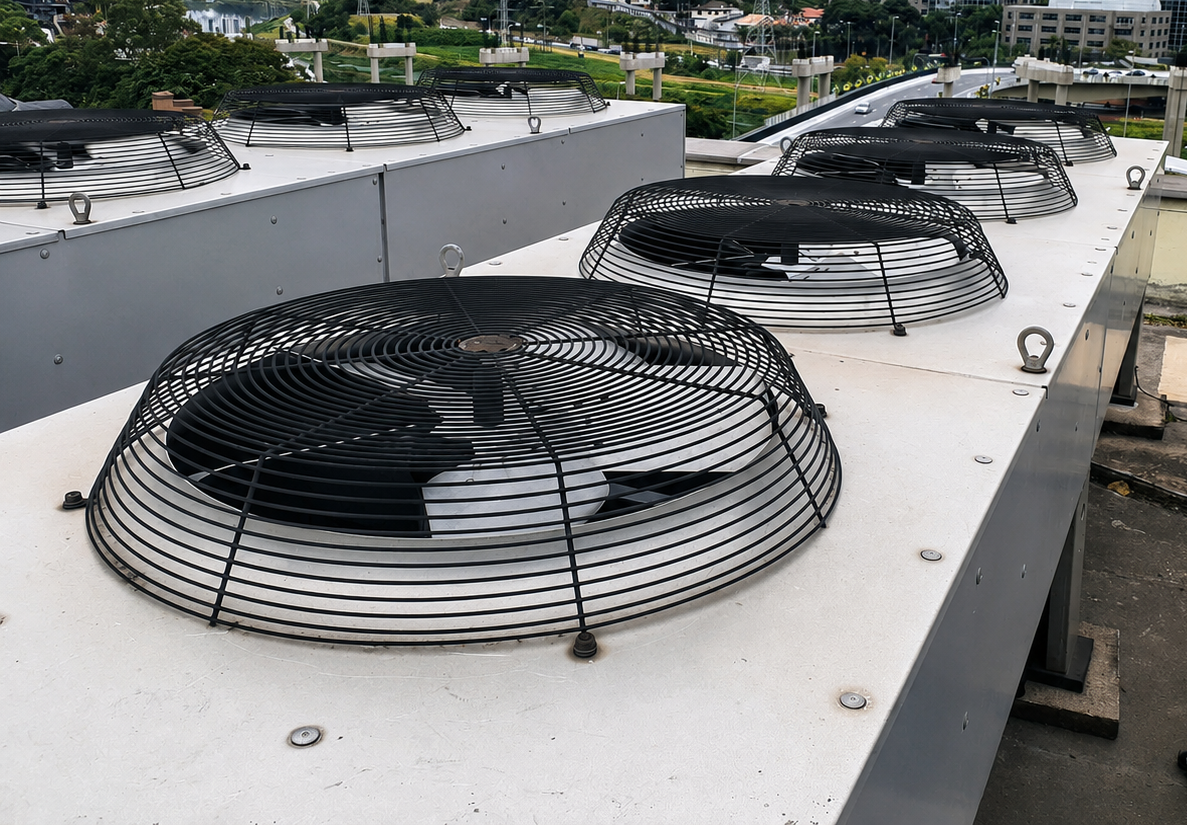

Cómo el ventilador impacta el consumo eléctrico
En una unidad condensadora, el ventilador no solo consume energía por su propio motor. También influye directamente en la forma en que el condensador rechaza calor.
Si los ventiladores no entregan el flujo de aire correcto, el serpentín pierde capacidad para condensar el refrigerante. Esto eleva la presión de alta y obliga al compresor a trabajar con mayor esfuerzo. El resultado puede ser más consumo eléctrico, menor capacidad de enfriamiento y operación menos estable.
También es común que uno o varios ventiladores dejen de funcionar y el operador no lo detecte de inmediato. La unidad puede seguir encendida, pero trabajando con mayor presión de descarga, más temperatura, más ruido y mayor riesgo de falla en días calurosos.

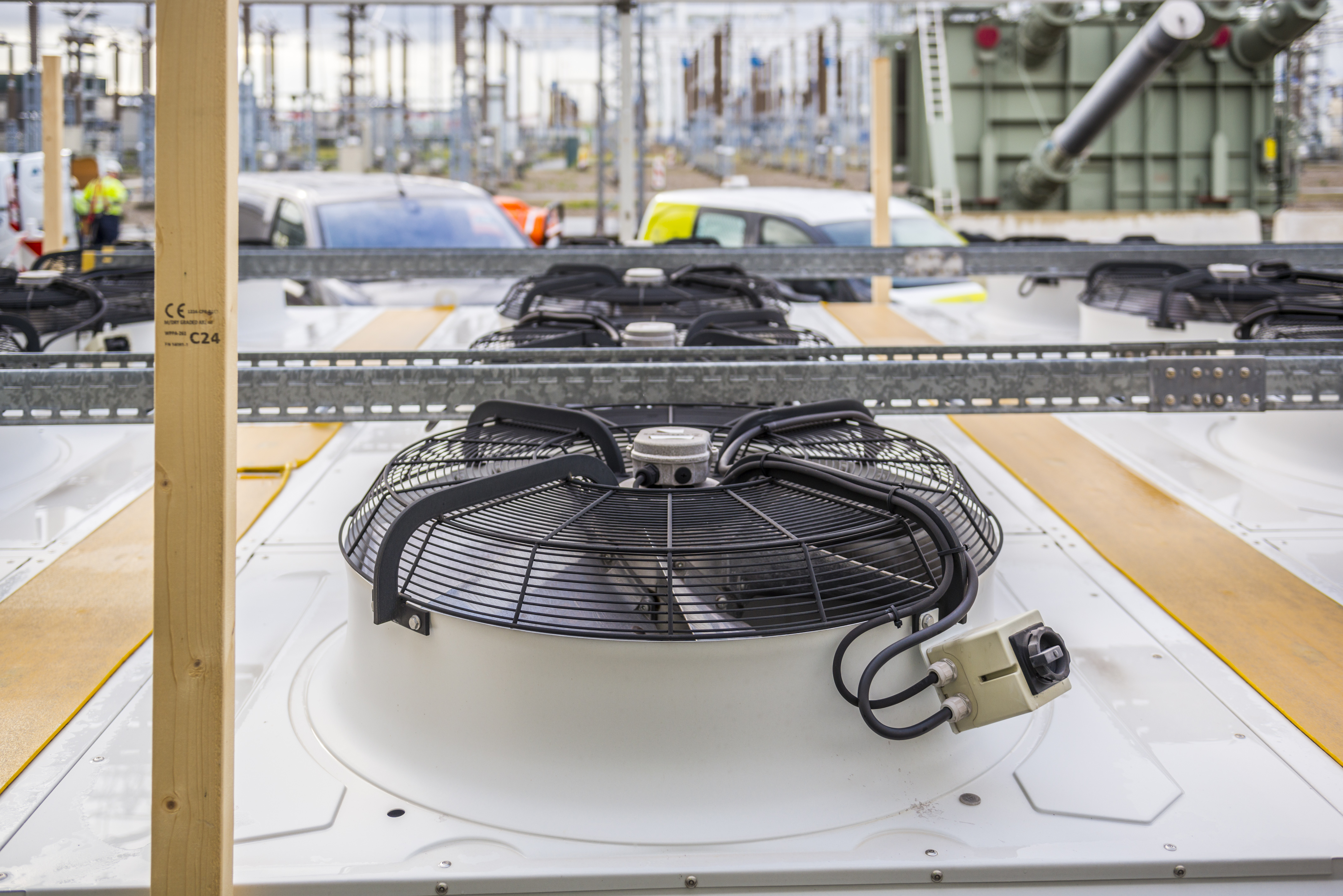

Por eso, el retrofit no debe analizarse solo comparando watts del ventilador viejo contra watts del ventilador nuevo. El impacto correcto se evalúa a nivel sistema: ventiladores, compresor, presión de condensación, temperatura ambiente, carga térmica y control.
Problemas comunes en unidades condensadoras
Muchas unidades condensadoras existentes operan con ventiladores AC de encendido y apagado, contactores, etapas o controles básicos de presión. Este tipo de operación puede funcionar, pero no siempre mantiene la presión de condensación en el punto más estable o eficiente.
Los problemas más comunes son:
- Ventiladores detenidos sin que el operador lo note.
- Motores debilitados o con baja eficiencia.
- Contactores dañados o capacitores en mal estado.
- Aspas dañadas, desbalanceadas o con vibración.
- Serpentines sucios u obstruidos.
- Flujo de aire deficiente por mala ubicación del equipo.
- Descarga de aire caliente bloqueada.
- Recirculación de aire caliente hacia la entrada del condensador.
- Operación brusca por etapas ON/OFF.
- Ruido elevado en zonas sensibles.
- Alarmás por alta presión en días calurosos.
- Bajo desempeño aunque la unidad siga funcionando.
Antes de cambiar ventiladores, hay que revisar el estado completo de la unidad. Si el serpentín está sucio, el refrigerante está mal cargado o la unidad está instalada sin espacio suficiente para respirar, el retrofit no va a resolver todo por sí solo.
Mantener la presión de condensación en el rango correcto
Los ventiladores del condensador ayudan a mantener la presión y temperatura de condensación dentro de un rango adecuado mientras cambian la temperatura ambiente y la carga del sistema.
En días calurosos, la unidad necesita rechazar calor hacia un ambiente más caliente. Si el condensador no logra hacerlo bien, sube la presión de alta, el compresor trabaja más y puede bajar la capacidad de enfriamiento.
Pero tampoco se trata de bajar la presión de condensación sin control. Cada sistema necesita una presión mínima para que el refrigerante alimente correctamente la válvula de expansión y la unidad opere estable.
El objetivo del retrofit es mantener la presión de condensación dentro del rango correcto del sistema, con una respuesta más estable y menos brusca que una operación tradicional por etapas.

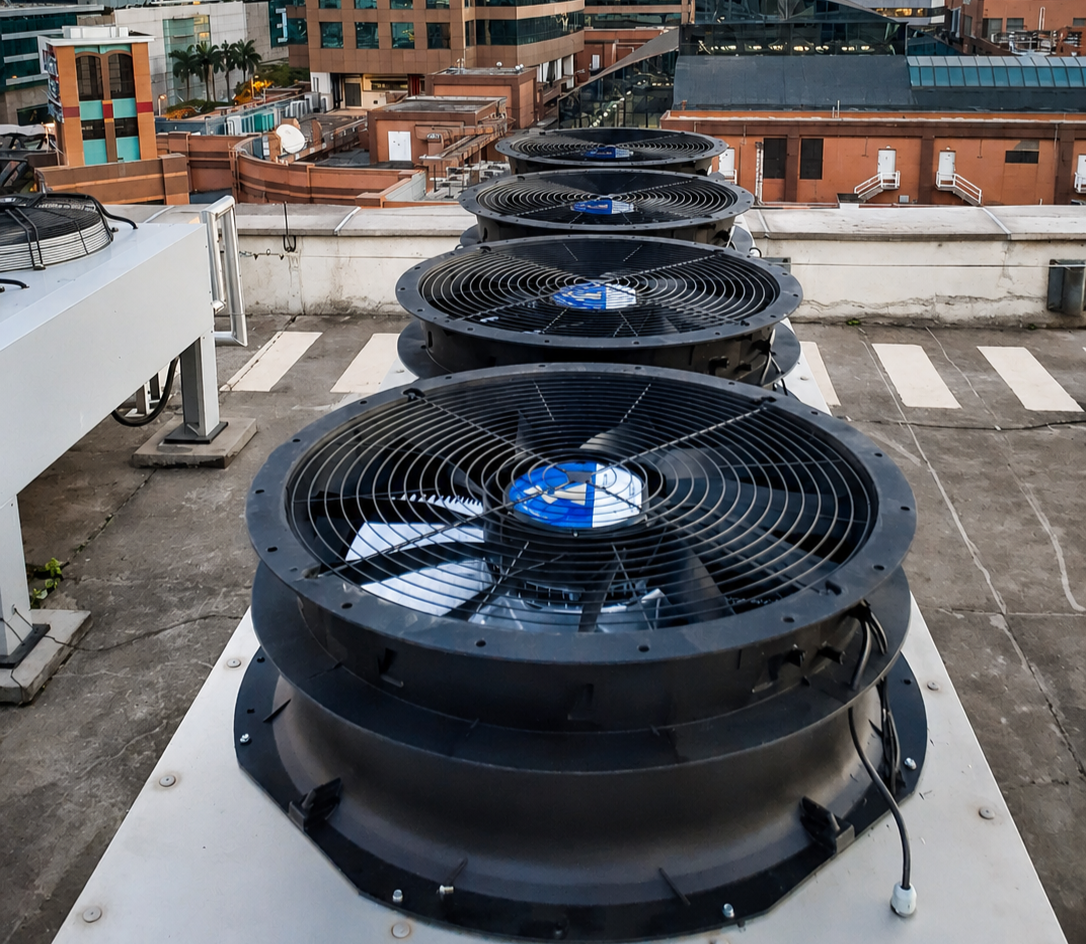

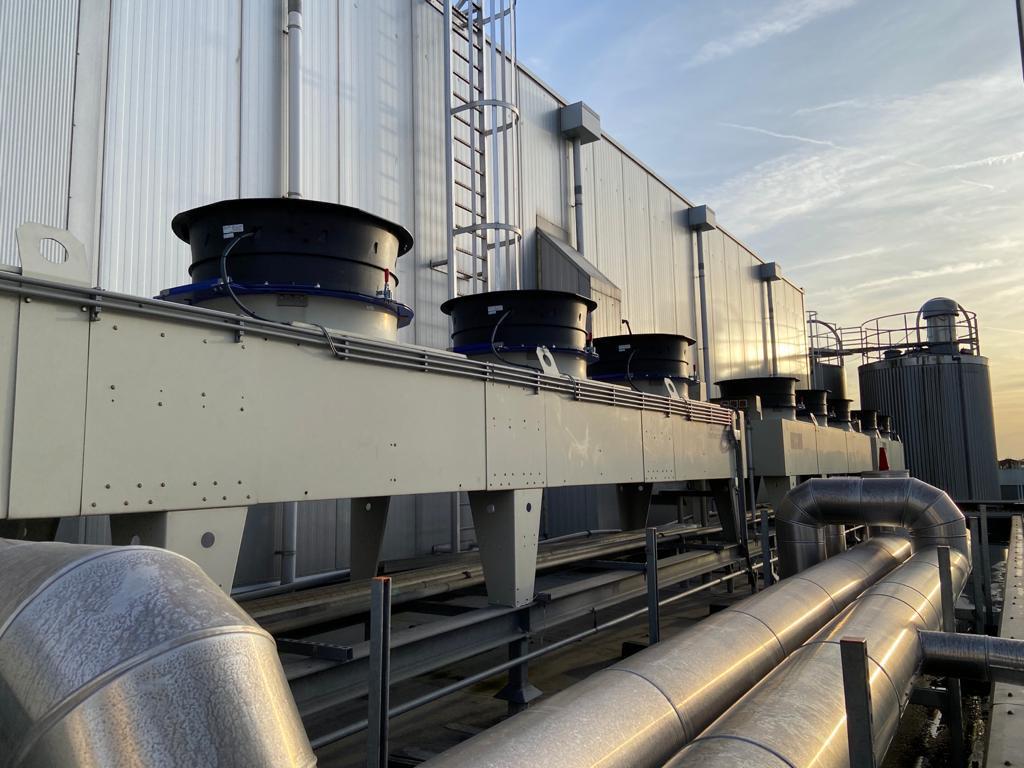

Cómo ayudan los ventiladores EC
Los ventiladores EC permiten modular la velocidad de forma precisa según la demanda del condensador. En lugar de operar solamente en encendido/apagado, pueden ajustar sus revoluciones para mantener un setpoint de presión.
Cuando la carga térmica es baja, los ventiladores pueden operar a menor velocidad. Cuando aumenta la temperatura ambiente o la demanda del sistema, incrementan velocidad de forma gradual.
Esto ayuda a reducir ruido, evitar arranques y paros bruscos, mejorar el control de presión de alta y aprovechar mejor el serpentín. Además, cuando el sistema se integra con comunicación digital, se puede monitorear estado, velocidad, alarmas y operación individual de los ventiladores.
El beneficio no es solo tener un ventilador más eficiente. Es tener una unidad condensadora con mejor control del aire, menor variación de presión y operación más estable.
AC o EC: elegir según la aplicación
No todas las unidades condensadoras necesitan ventiladores EC. En equipos sencillos, donde solo se busca reemplazar un ventilador dañado y mantener una operación básica, un ventilador AC bien seleccionado puede ser suficiente.
Los ventiladores AC pueden ser una buena opción cuando la lógica de operación seguirá siendo encendido/apagado, cuando el presupuesto es limitado o cuando no se requiere monitoreo ni modulación de velocidad.
Los ventiladores EC tienen más sentido cuando se busca reducir ruido, modular velocidad, mejorar control de presión, reducir consumo en cargas parciales, monitorear operación o resolver problemas de arranques y paros frecuentes.
La decisión correcta depende del tipo de unidad, control existente, criticidad del sistema, presupuesto, ruido permitido y objetivo del proyecto.

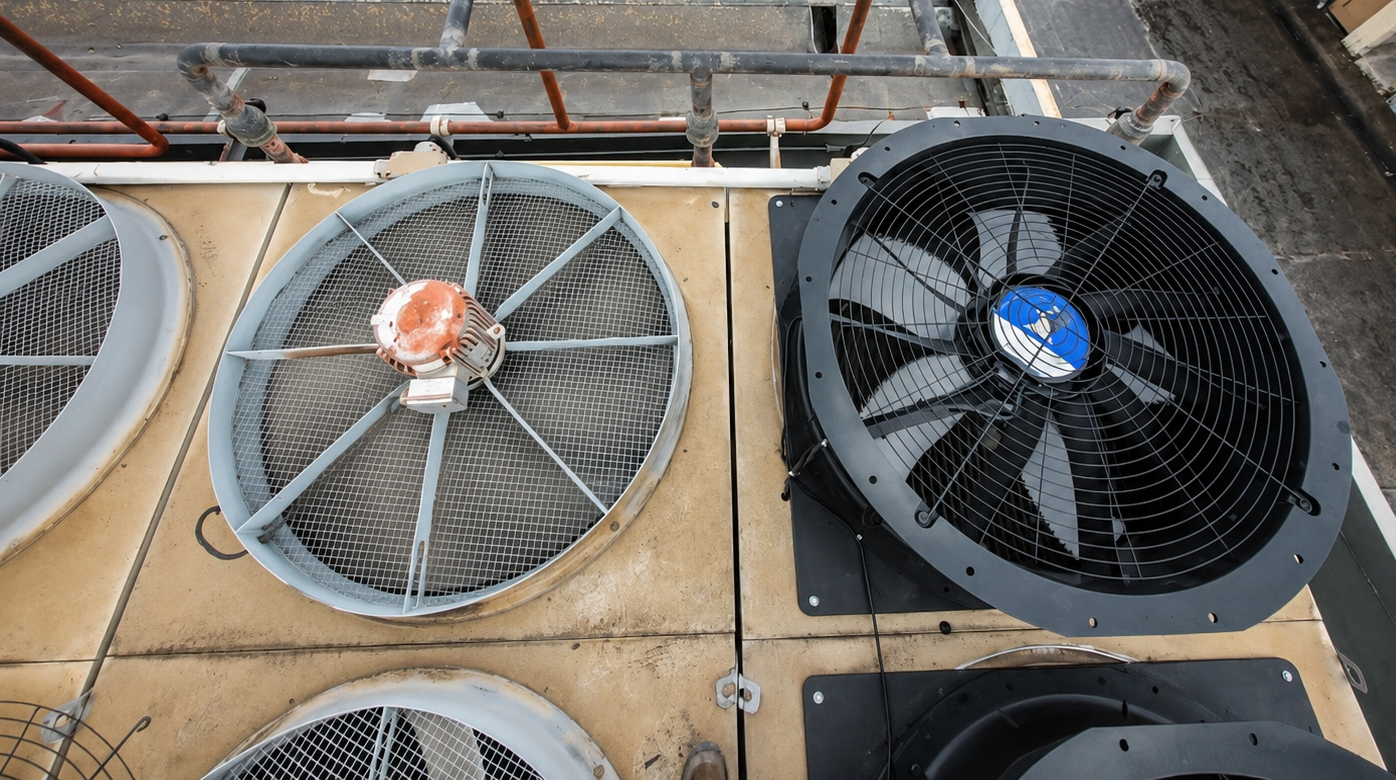

Instalación mecánica
La instalación mecánica normalmente busca reemplazar los ventiladores existentes aprovechando la estructura superior o lateral de la unidad condensadora.
En muchos casos se puede usar el mismo diámetro de impulsor o una huella similar. Cuando no coincide, puede requerirse una placa adaptadora, una base metálica o una solución de montaje que permita instalar el nuevo ventilador sin modificar de forma agresiva la unidad.
Hay que revisar dimensiones, dirección de flujo, separación entre ventiladores, altura disponible, descarga de aire, rigidez de la estructura, vibración, rejillas de protección y espacio alrededor del equipo.
También es importante confirmar que el aire caliente pueda descargar libremente. Si la unidad está muy pegada a muros, techos, bardas u otros equipos, puede recircular aire caliente y perder desempeño aunque los ventiladores sean nuevos.
Instalación de control

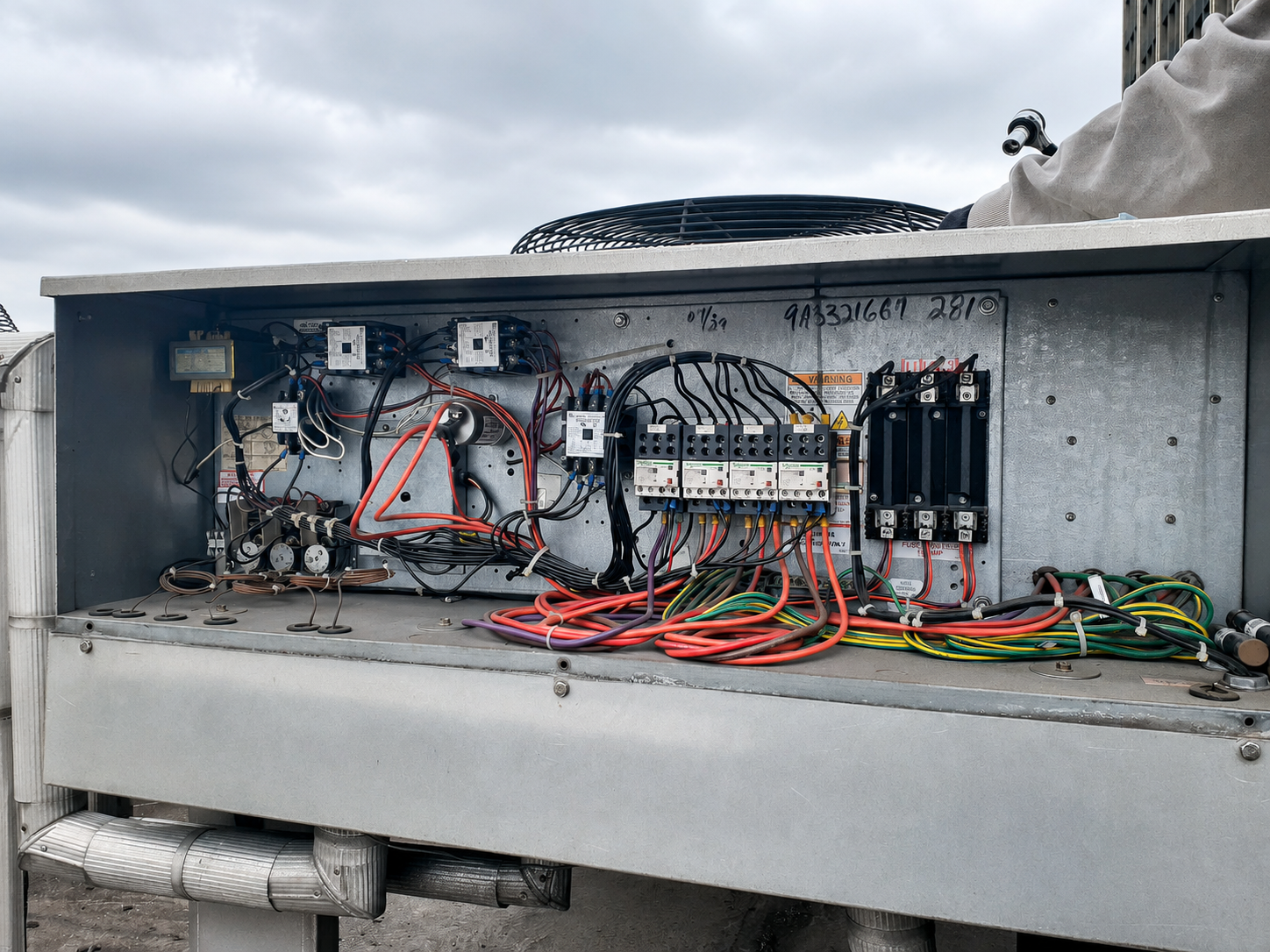

En muchas unidades condensadoras, el control de ventiladores se basa en presión de alta, temperatura de condensación o señales del tablero principal. Puede haber presostatos, transductores de presión, contactores, relevadores o controladores de velocidad.

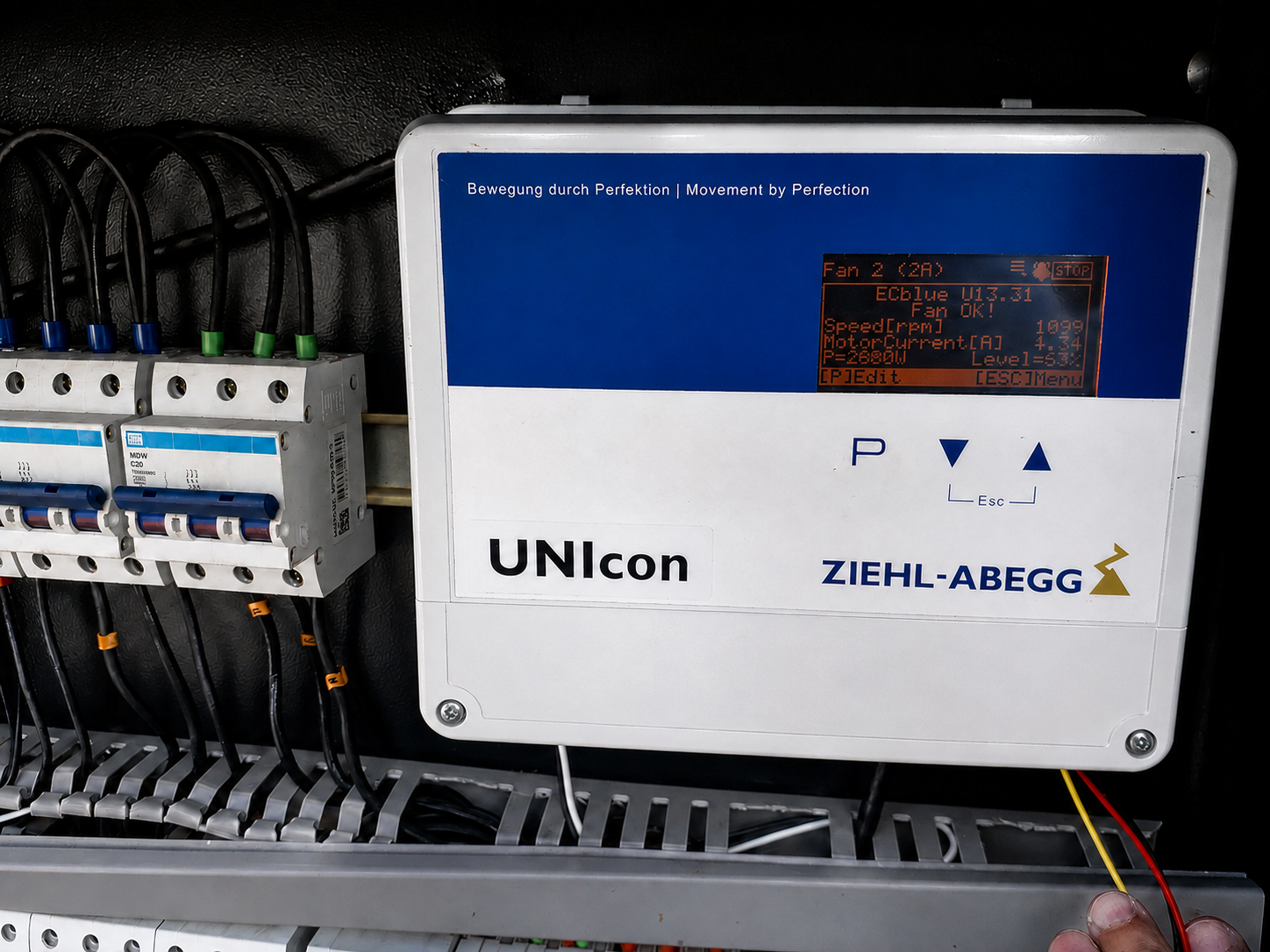

En un retrofit con ventiladores EC, se puede usar una señal 0-10 VDC, MODBUS o un controlador dedicado para modular los ventiladores según la demanda del condensador.

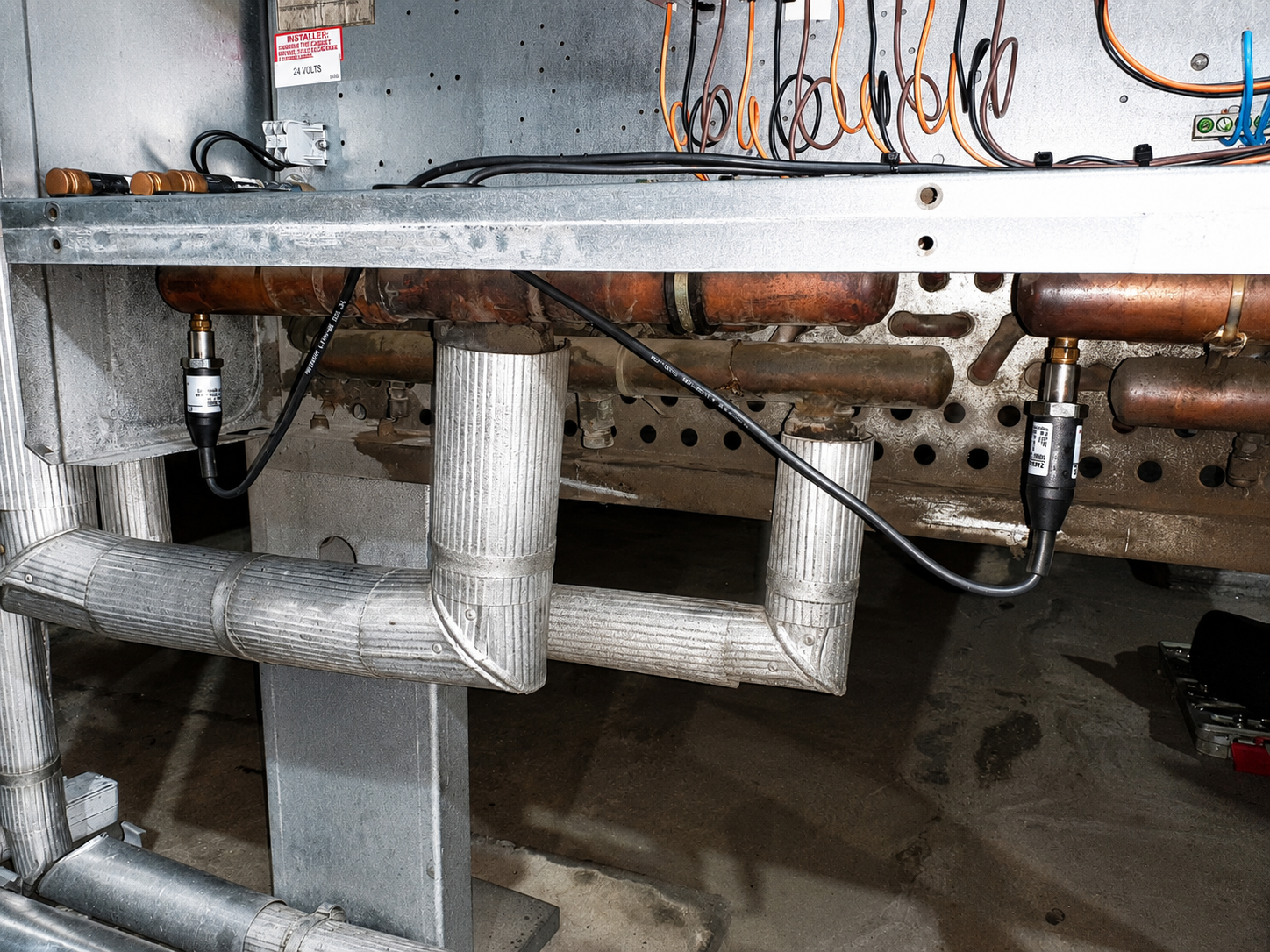

La señal puede venir de un transductor de presión instalado en el lado de alta o de una señal existente del sistema, siempre que sea compatible. También se puede mantener el control principal de la unidad y usar el retrofit como un sistema separado, conservando alarmas y protecciones originales.
Esto es importante: el retrofit no debe eliminar seguridades del fabricante ni alterar protecciones críticas del sistema de refrigeración.
Limpieza, refrigerante y condiciones reales
Antes de justificar un retrofit, hay que revisar la condición real de la unidad condensadora.
Un serpentín sucio reduce el flujo de aire, eleva la presión de condensación y aumenta el esfuerzo del compresor. La limpieza debe hacerse correctamente y retirar residuos para evitar que los ventiladores vuelvan a succionar suciedad hacia el serpentín.
También conviene revisar carga de refrigerante, fugas, restricciones, subenfriamiento, sobrecalentamiento, presión de descarga, presión de succión, temperatura ambiente y temperatura de salida del aire.
Si el problema principal es falta de mantenimiento, mala carga de refrigerante o una instalación con mala ventilación, cambiar ventiladores no será suficiente. El retrofit debe partir de un diagnóstico correcto.
Beneficios del Retrofit en unidades condensadoras
Un retrofit bien diseñado puede ayudar a mejorar la operación de la unidad condensadora sin reemplazar todo el equipo.
Los beneficios principales son:
- Mejor control de presión de condensación.
- Menor esfuerzo del compresor cuando el sistema opera en mejores condiciones.
- Reducción de consumo energético a nivel sistema.
- Menor ruido, especialmente en cargas parciales.
- Mejor aprovechamiento del serpentín existente.
- Operación más estable.
- Menos arranques y paros bruscos.
- Mayor confiabilidad del sistema de ventilación.
- Posibilidad de monitoreo y diagnóstico.
- Mayor vida útil operativa del equipo cuando el sistema trabaja dentro de sus límites.
El resultado depende del estado real de la unidad, del serpentín, del refrigerante, del control existente y del perfil de carga. Por eso, el retrofit debe evaluarse con datos y no solo como un
