Retrofit en unidades manejadoras de aire
Una unidad manejadora de aire es uno de los equipos más importantes de un sistema HVAC, ya que mueve el aire tratado a través de filtros, serpentines, ductos y diferentes zonas del edificio.
Cuando la sección de ventilación pierde desempeño, disminuye el caudal, aumenta el consumo y se afecta el control de presión, la temperatura y el confort interior.
Un retrofit con ventiladores EC permite sustituir ventiladores antiguos, bandas, poleas, flechas o motores convencionales por un arreglo múltiple de velocidad variable, aprovechando la carcasa, los serpentines, los filtros y la ductería existentes.
En edificios donde una interrupción del suministro de aire no es aceptable, depender de un solo ventilador de gran tamaño representa un punto único de falla. Con varios ventiladores EC, si uno requiere mantenimiento o queda fuera de operación, los demás pueden continuar funcionando y aumentar su velocidad para compensar parte o la totalidad del flujo, siempre que el sistema haya sido seleccionado con suficiente capacidad de reserva.
El problema no siempre está en toda la manejadora
Muchas manejadoras todavía tienen una carcasa, serpentines, charolas, filtros y compuertas en condiciones útiles. El problema puede estar en la sección de ventiladores: motor sobredimensionado, bandas desgastadas, poleas desalineadas, rodamientos dañados, vibración, ruido, falta de control o un ventilador que ya no entrega el caudal requerido.
También puede pasar que la manejadora siga “funcionando”, pero no esté entregando el aire de diseño. Esto se nota en zonas calientes o frías, baja presión en ductos, quejas de confort, filtros que se ensucian rápido, serpentines con mala transferencia o equipos operando más horas para compensar.

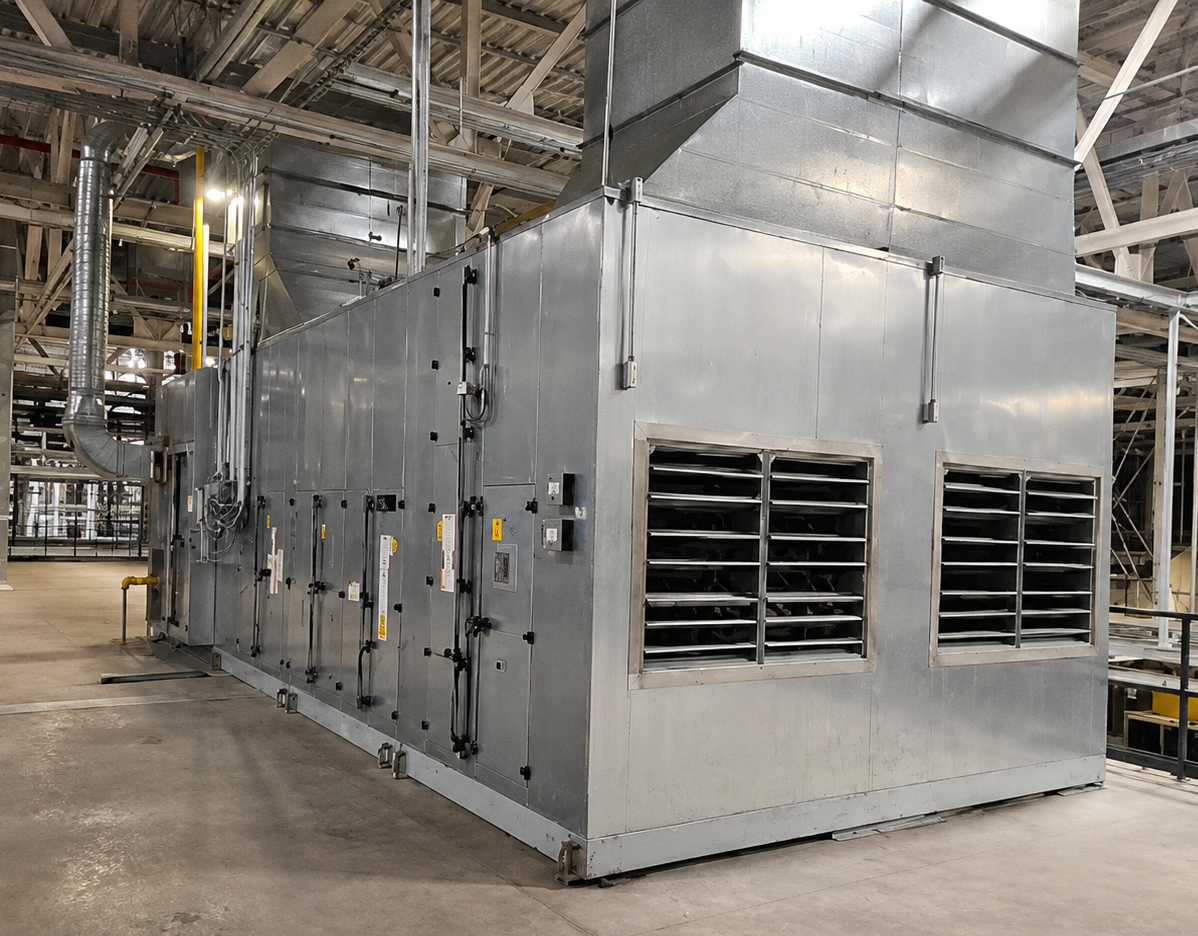

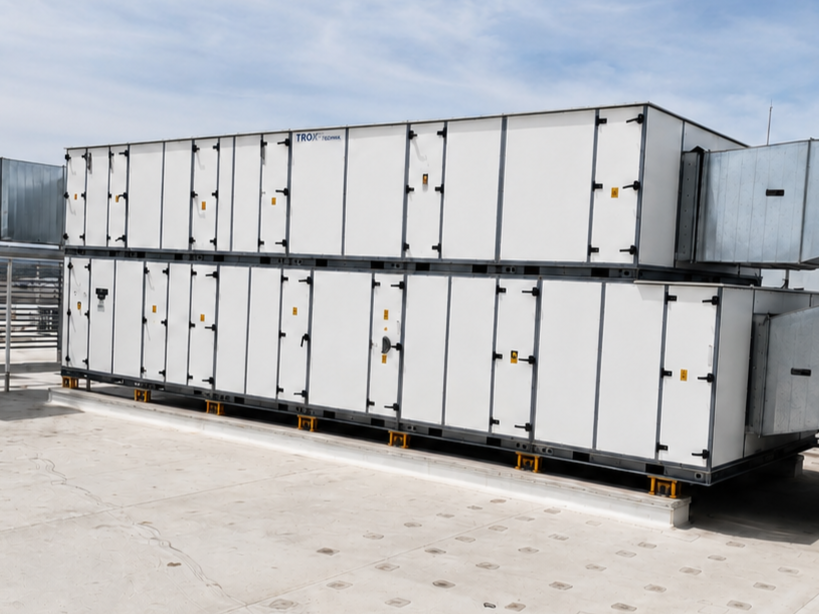

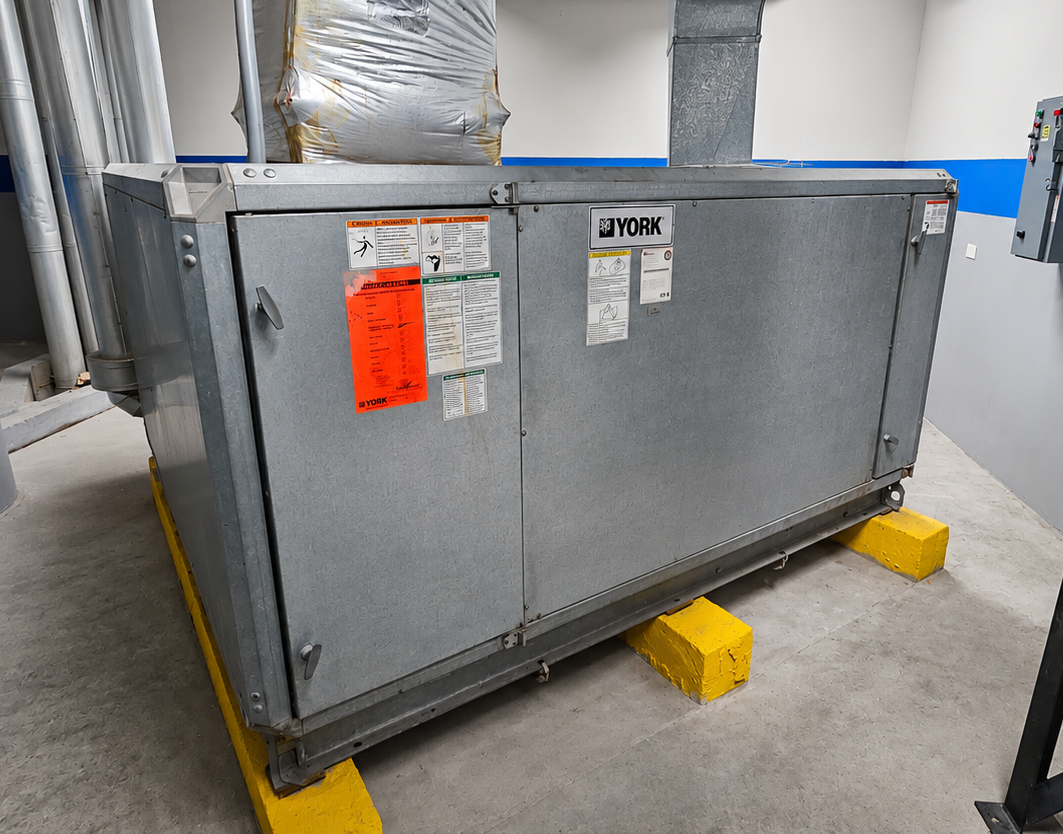

Por eso, antes de reemplazar toda la UMA, conviene evaluar si un retrofit en la sección de ventilación puede recuperar desempeño, reducir consumo y mejorar control.
Cómo el ventilador impacta el consumo eléctrico

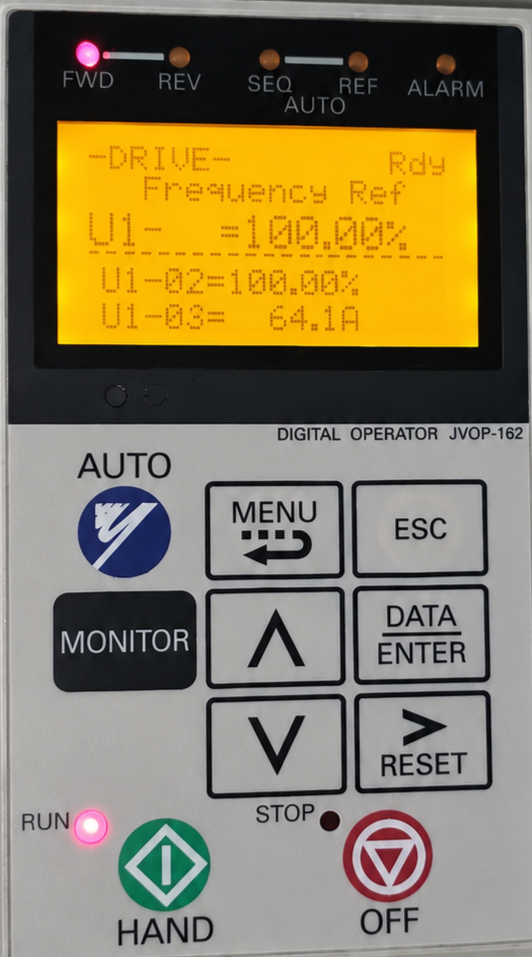

En una manejadora de aire, el ventilador puede operar muchas horas al día. Si el sistema trabaja a velocidad fija, el motor consume energía incluso cuando el edificio no necesita el 100% del caudal.
En sistemas con demanda variable, como edificios con horarios, ocupación cambiante o cajas VAV, operar siempre al máximo genera consumo innecesario y puede provocar ruido, exceso de presión en ductos y desgaste mecánico.
Con ventiladores EC, la velocidad puede ajustarse según la demanda real: presión estática en ducto, horario, ocupación, calidad de aire, temperatura, señal del BMS o setpoint definido. Esto permite reducir consumo en cargas parciales sin perder control del sistema.
El ahorro no viene solo de tener un motor más eficiente. Viene de mover únicamente el aire que el edificio necesita en cada momento.
Problemas comunes en manejadoras existentes

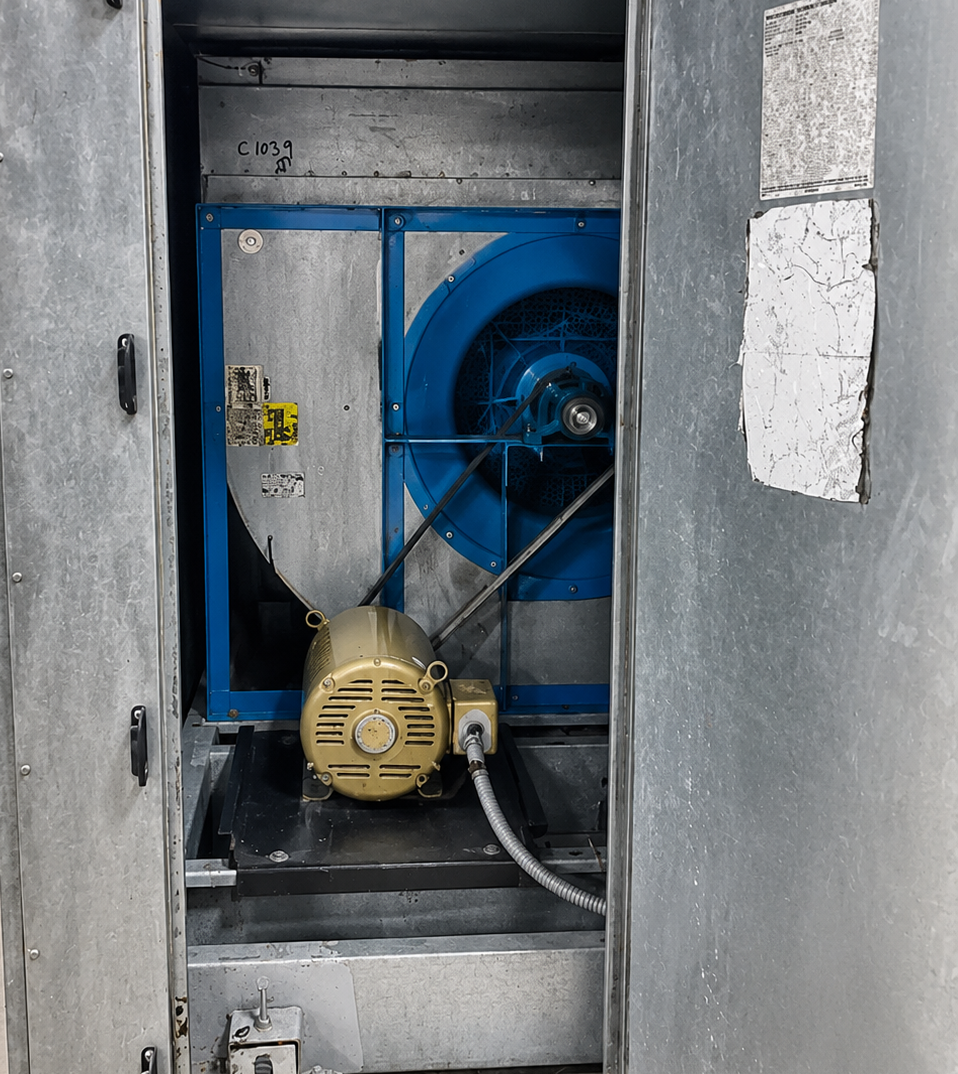

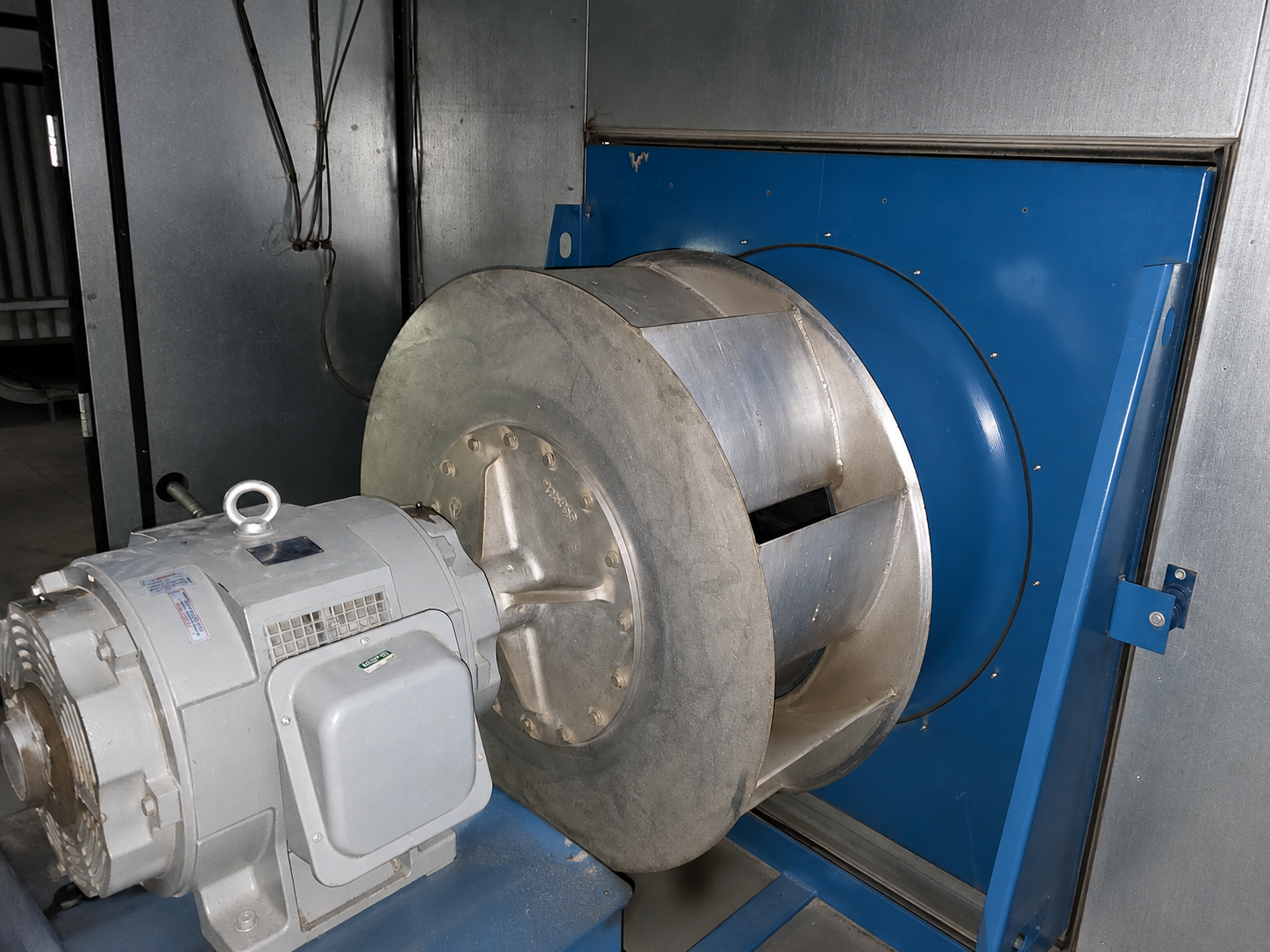

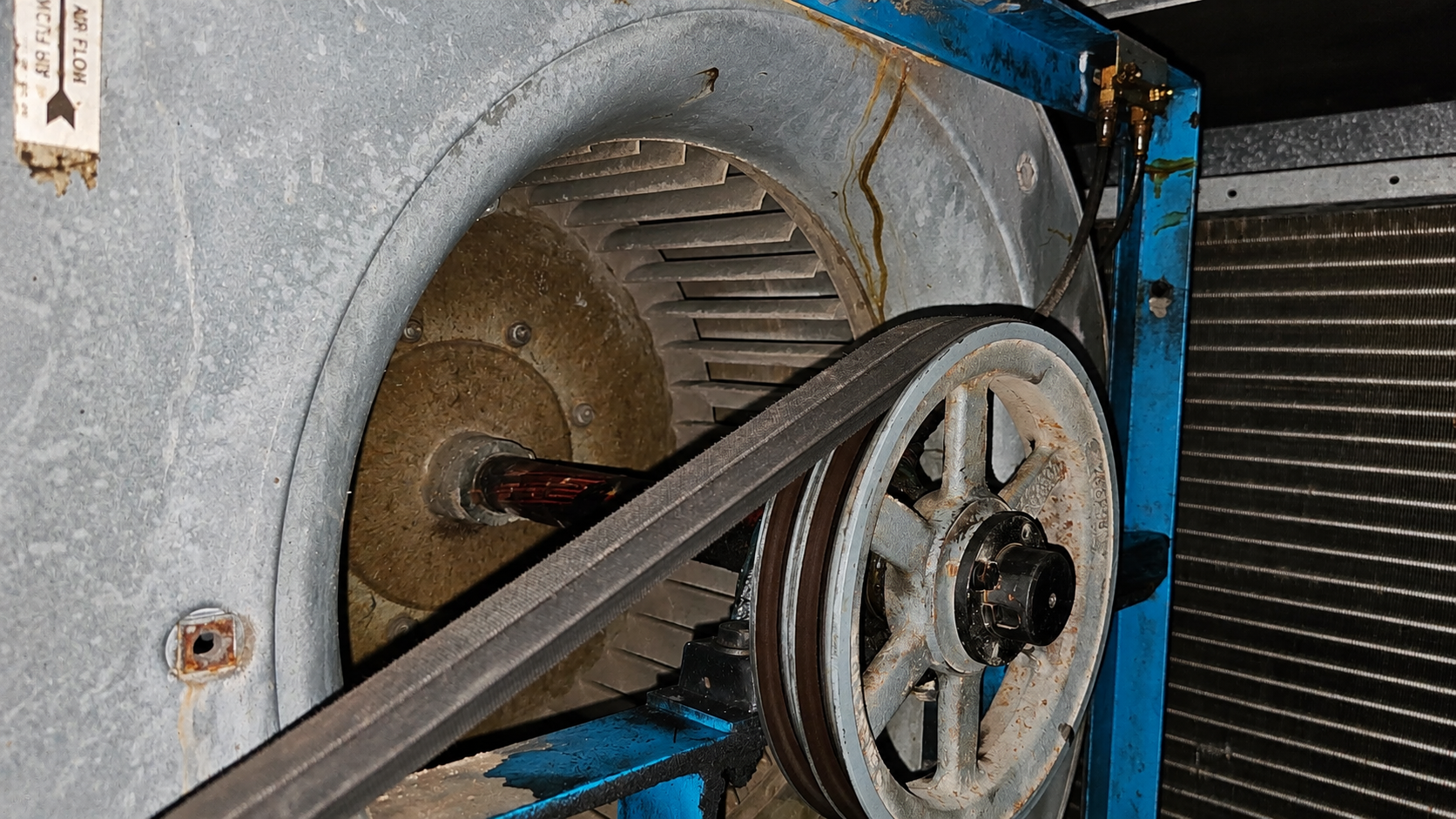

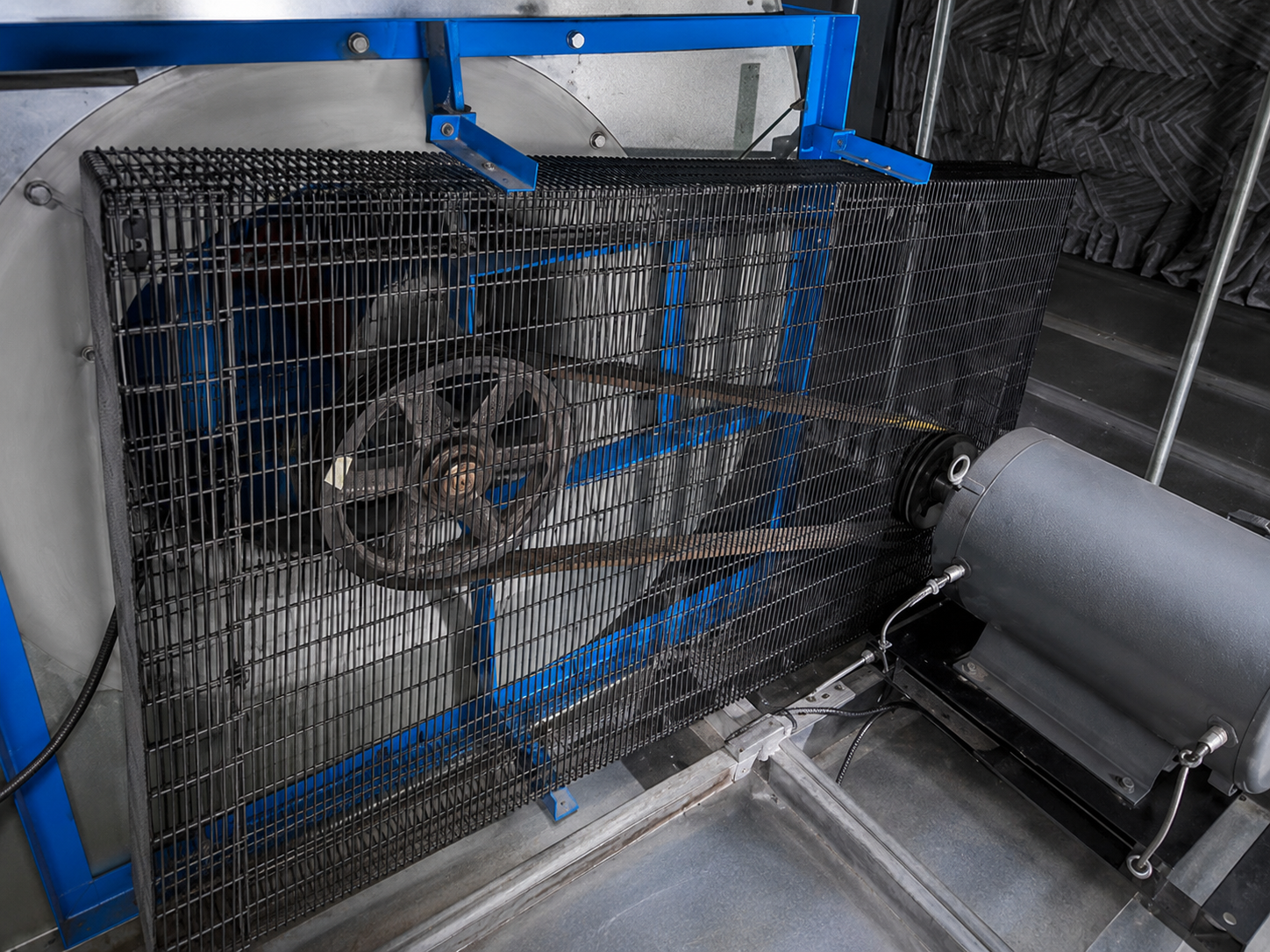

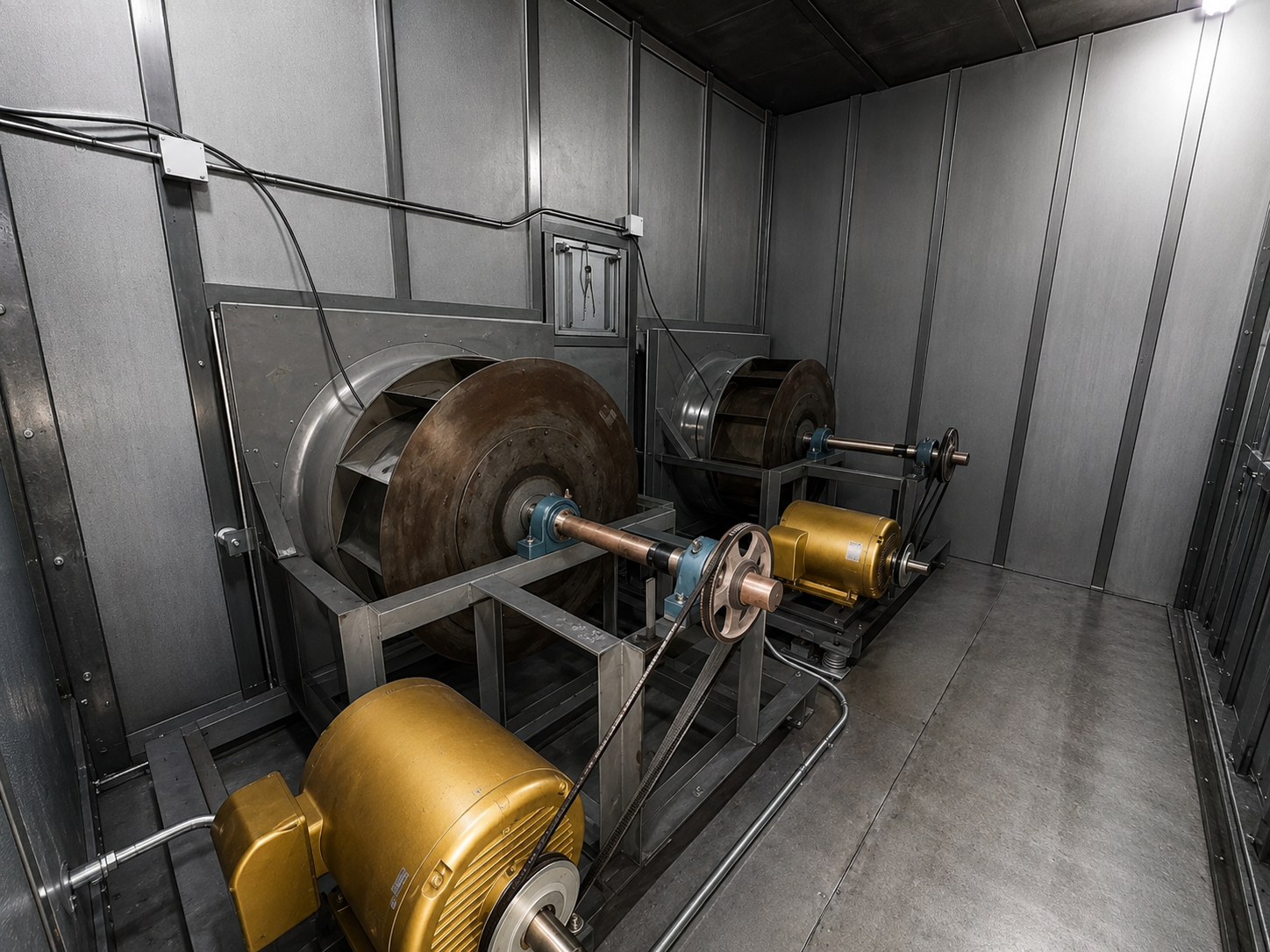

En manejadoras antiguas es común encontrar ventiladores centrífugos grandes con transmisión por bandas, motores AC, VFD externo, chumaceras, poleas y flechas. Estos sistemas pueden operar por años, pero requieren mantenimiento constante y son sensibles a desalineación, vibración y pérdidas mecánicas.
Los problemas más comunes son:
- Bandas desgastadas o mal tensionadas.
- Poleas desalineadas.
- Rodamientos o chumaceras con desgaste.
- Vibración y ruido.
- Pérdida de caudal real.
- Motor trabajando fuera de punto.
- VFD externo con fallas o mala parametrización.
- Filtros saturados que elevan la presión.
- Serpentines sucios que reducen transferencia.
- Fugas de aire dentro de la carcasa.
- Compuertas trabadas o mal calibradas.
- Falta de monitoreo del ventilador.
- Bajo control de presión en ductos.

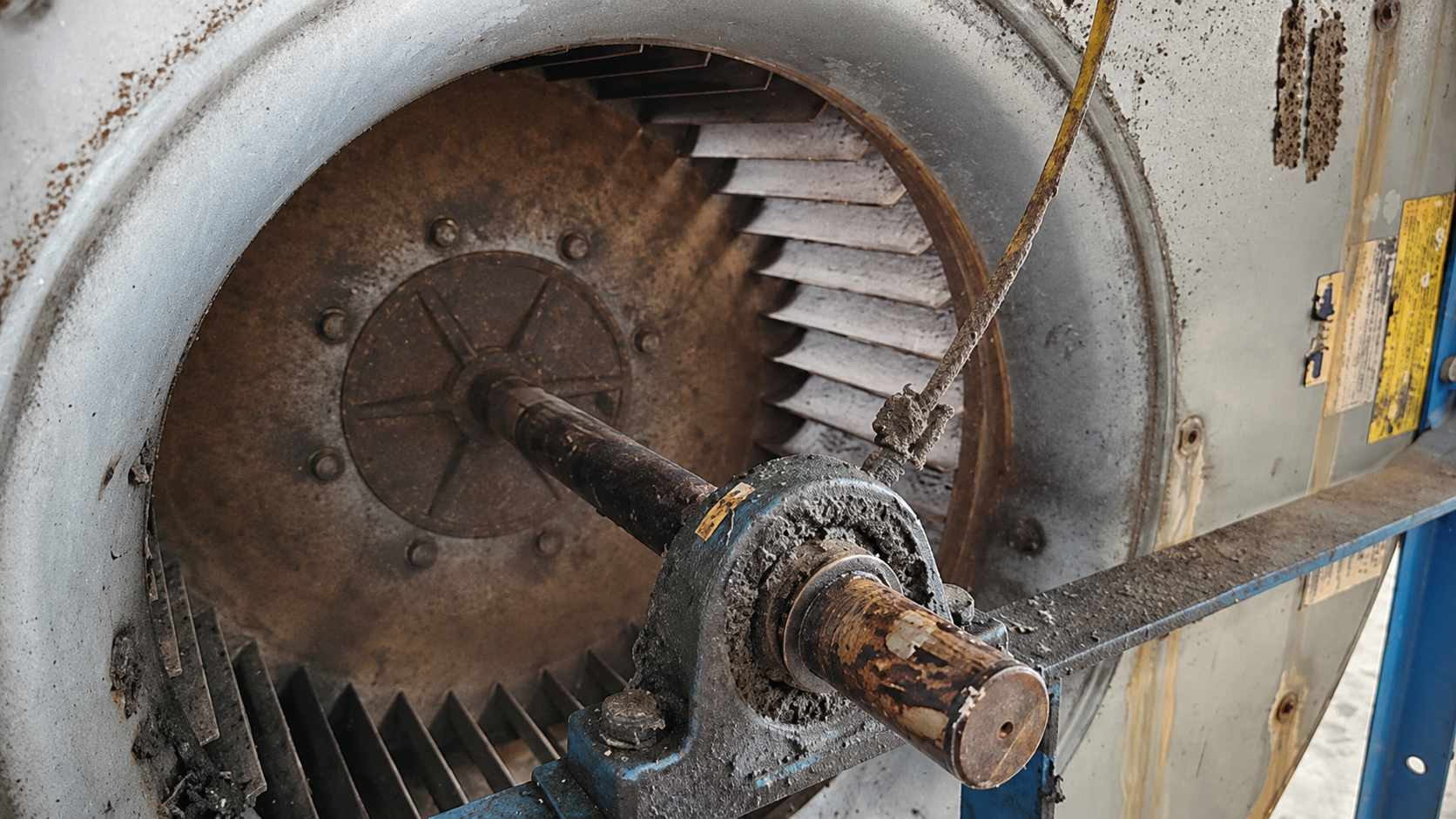

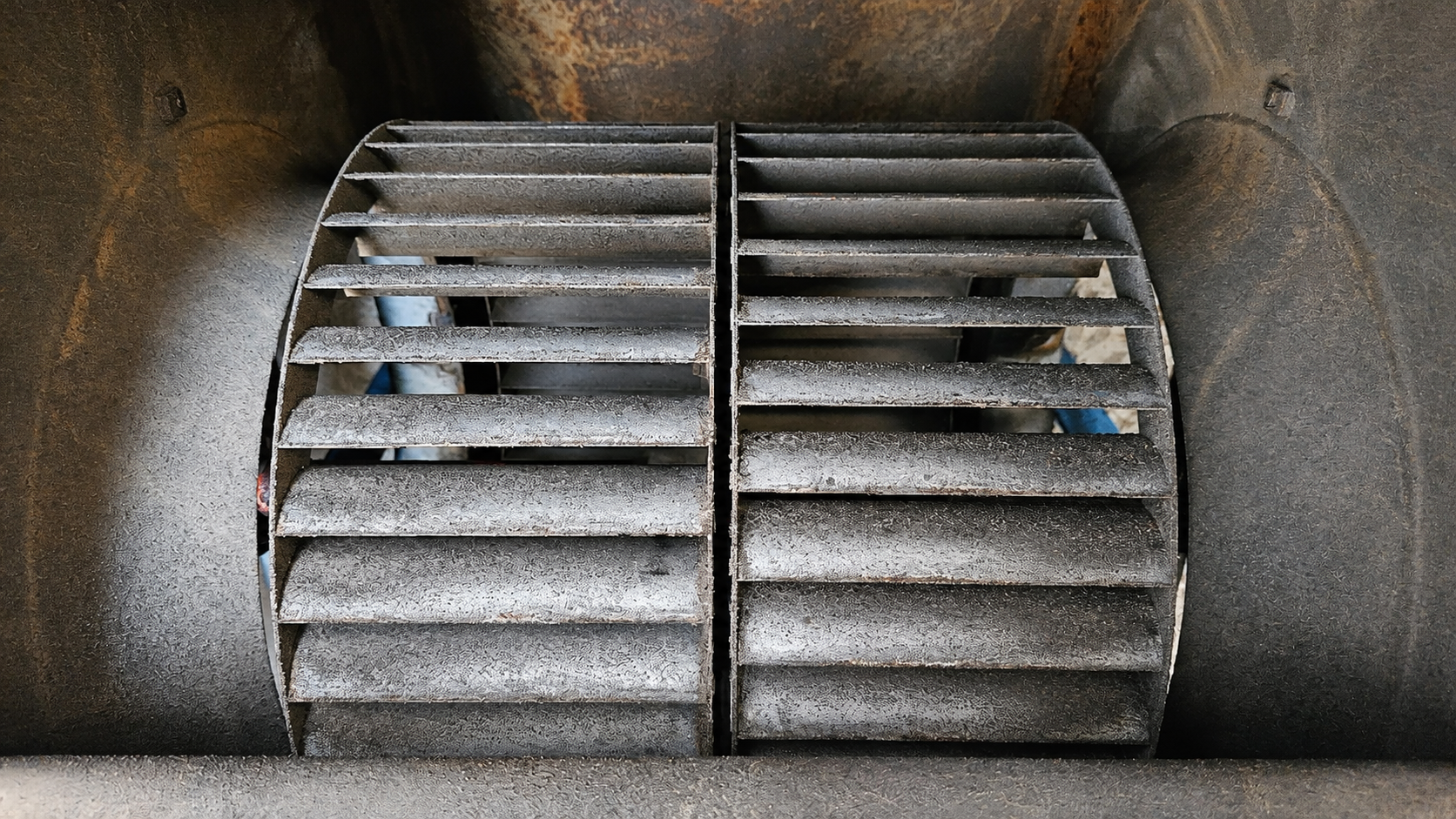

Un retrofit no debe hacerse a ciegas. Si el problema principal está en filtros, serpentines, compuertas o ductos, cambiar ventiladores no resolverá todo. La manejadora debe evaluarse como sistema completo.
De un ventilador grande a un arreglo múltiple de ventiladores EC

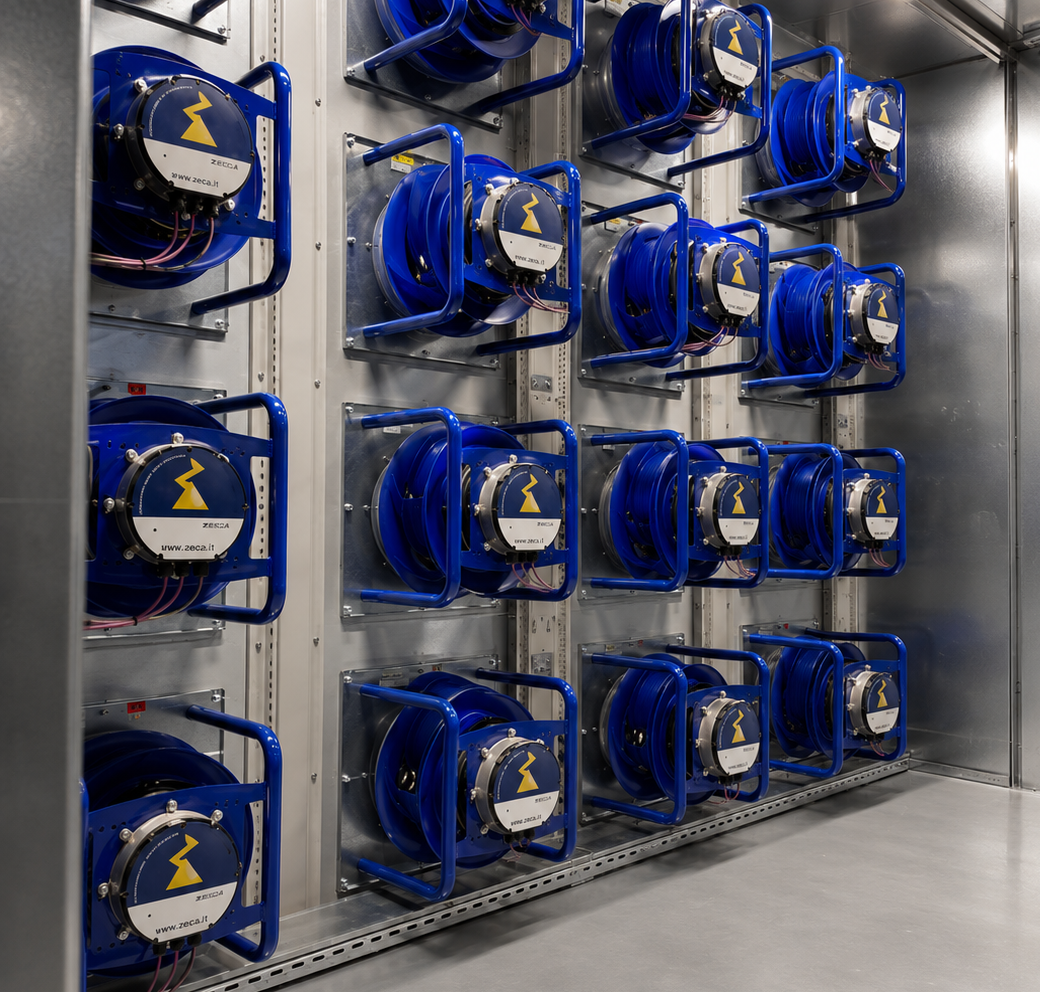

El retrofit cambia el enfoque: en lugar de depender de un solo ventilador grande, se instala un arreglo múltiple de ventiladores EC dentro de la sección de ventilación.
Este arreglo permite distribuir mejor el flujo de aire, reducir vibración concentrada, facilitar el mantenimiento y agregar redundancia. Si un ventilador requiere atención, el resto del arreglo puede seguir operando mientras se revisa la unidad afectada, dependiendo del diseño y la capacidad requerida.
También mejora la flexibilidad de instalación. En muchos casos, un arreglo modular puede entrar por accesos donde un ventilador grande sería difícil de retirar o instalar. Esto es importante en edificios existentes, cuartos mecánicos con poco espacio o manejadoras ubicadas en azotea, sótano o áreas de difícil acceso.
Aire más uniforme sobre filtros y serpentines

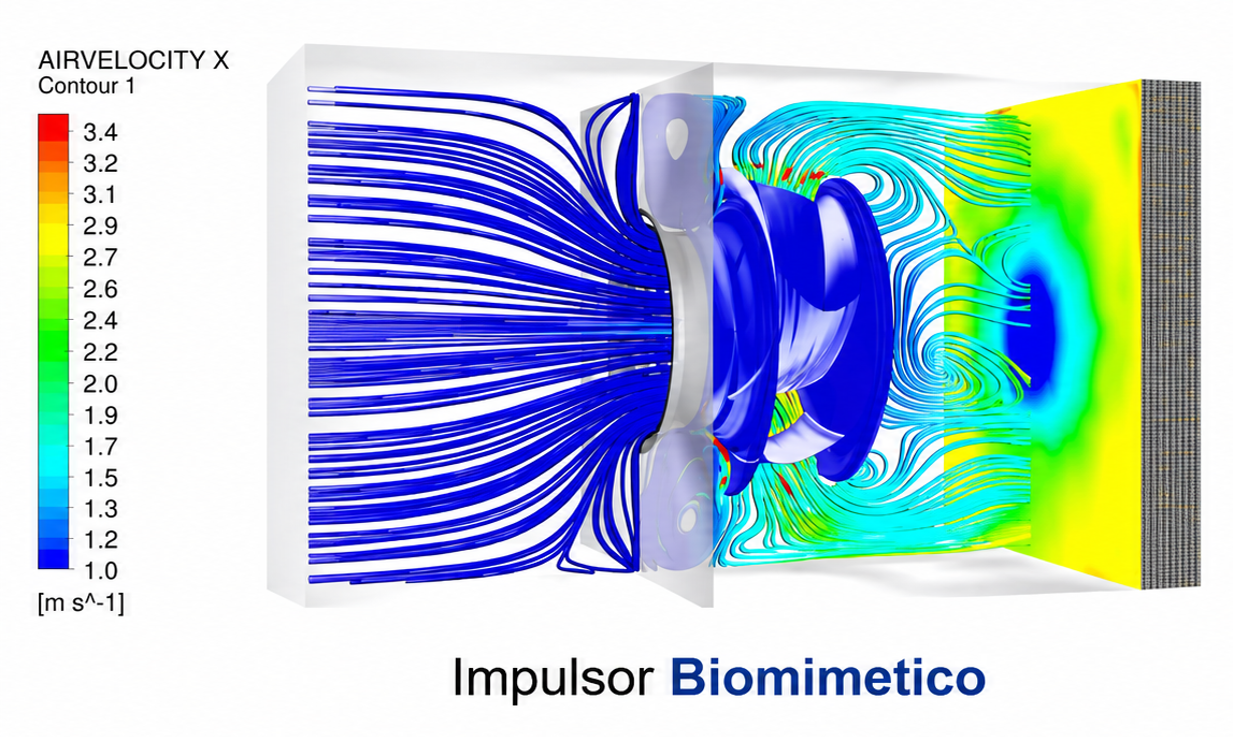

En una manejadora, no solo importa el caudal total. También importa cómo se distribuye el aire dentro del equipo.

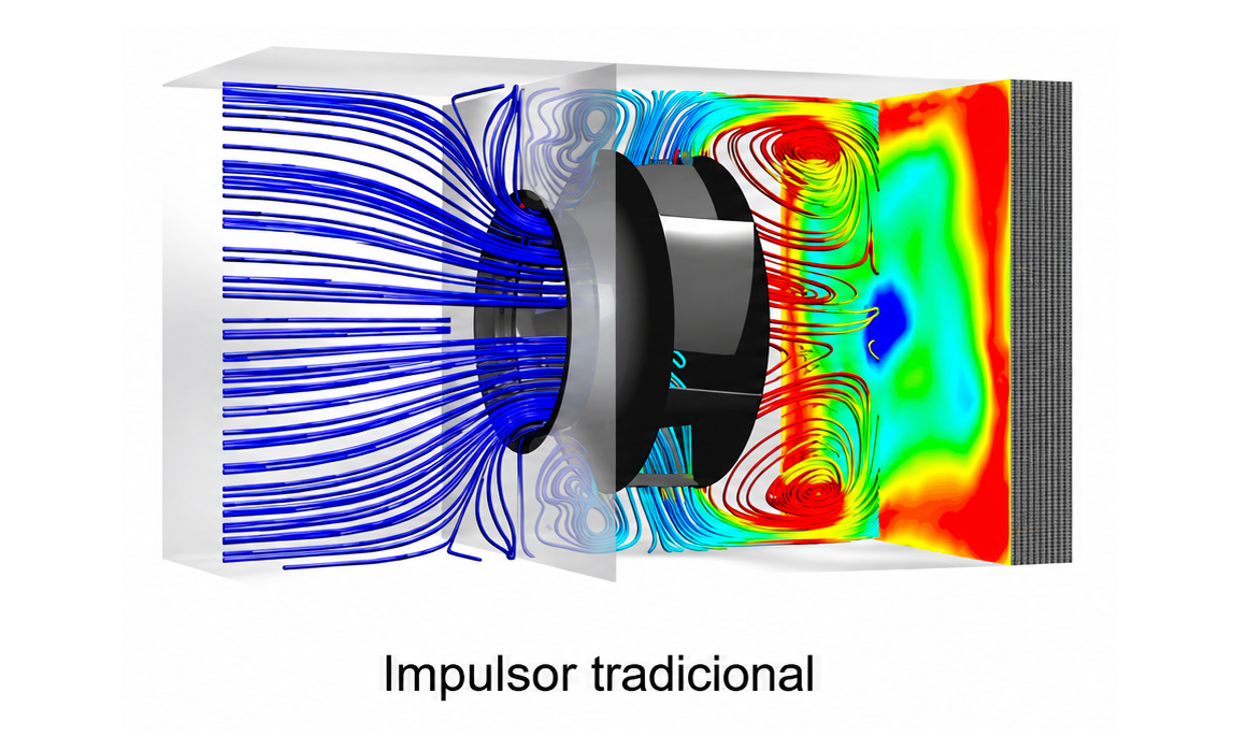

Cuando el flujo entra al serpentín o a los filtros de forma irregular, algunas zonas trabajan más que otras. Esto puede provocar mayor caída de presión, menor eficiencia térmica, filtros cargados de forma desigual, ruido y pérdida de desempeño.
Un arreglo múltiple de ventiladores bien diseñado puede ayudar a tener una distribución de aire más uniforme dentro de la sección, especialmente cuando se acompaña de sellos, placas de cierre y una correcta separación respecto a filtros, serpentines o compuertas.
La meta no es meter ventiladores nuevos por meterlos. La meta es que el aire pase por donde debe pasar, sin fugas internas ni zonas muertas dentro de la manejadora.
Instalación mecánica
Los ventiladores EC integran motores de alta eficiencia con electrónica de control, lo que permite modular su velocidad sin utilizar un variador de frecuencia externo para cada motor.

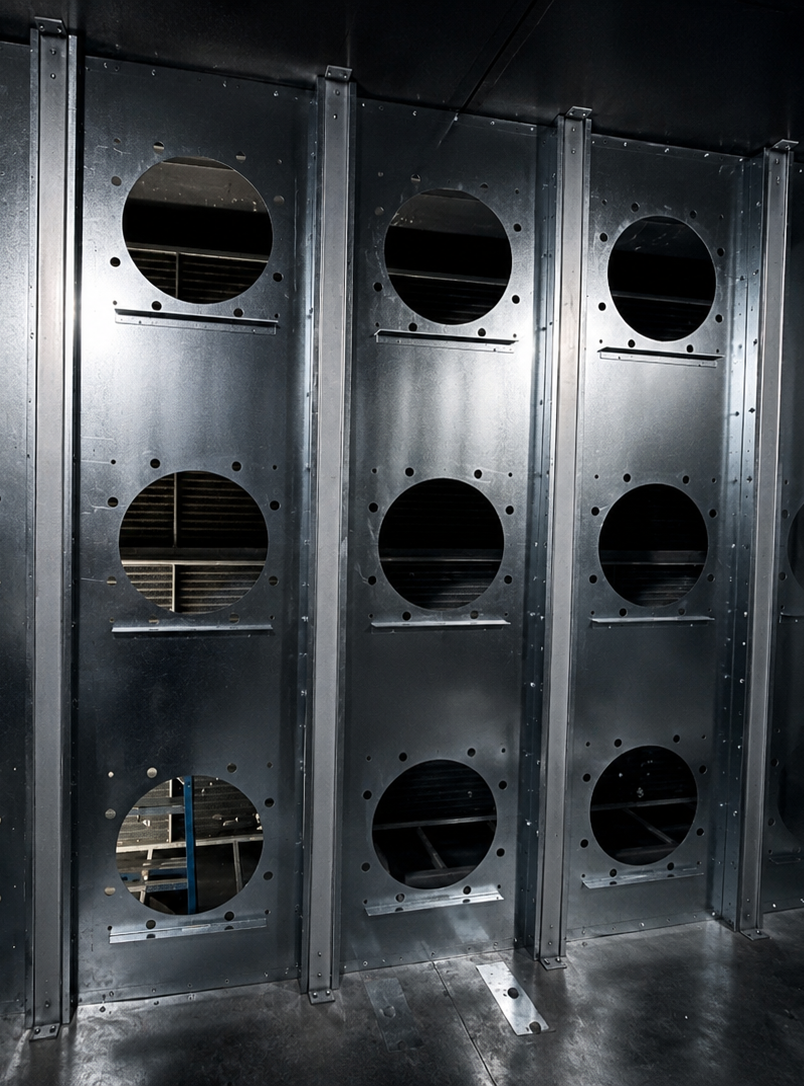

La instalación mecánica normalmente requiere retirar el ventilador existente e instalar una pared o estructura interna que soporte el arreglo de ventiladores EC. Esta estructura debe contar con suficiente rigidez y quedar correctamente sellada para evitar el bypass o la recirculación de aire dentro de la manejadora.

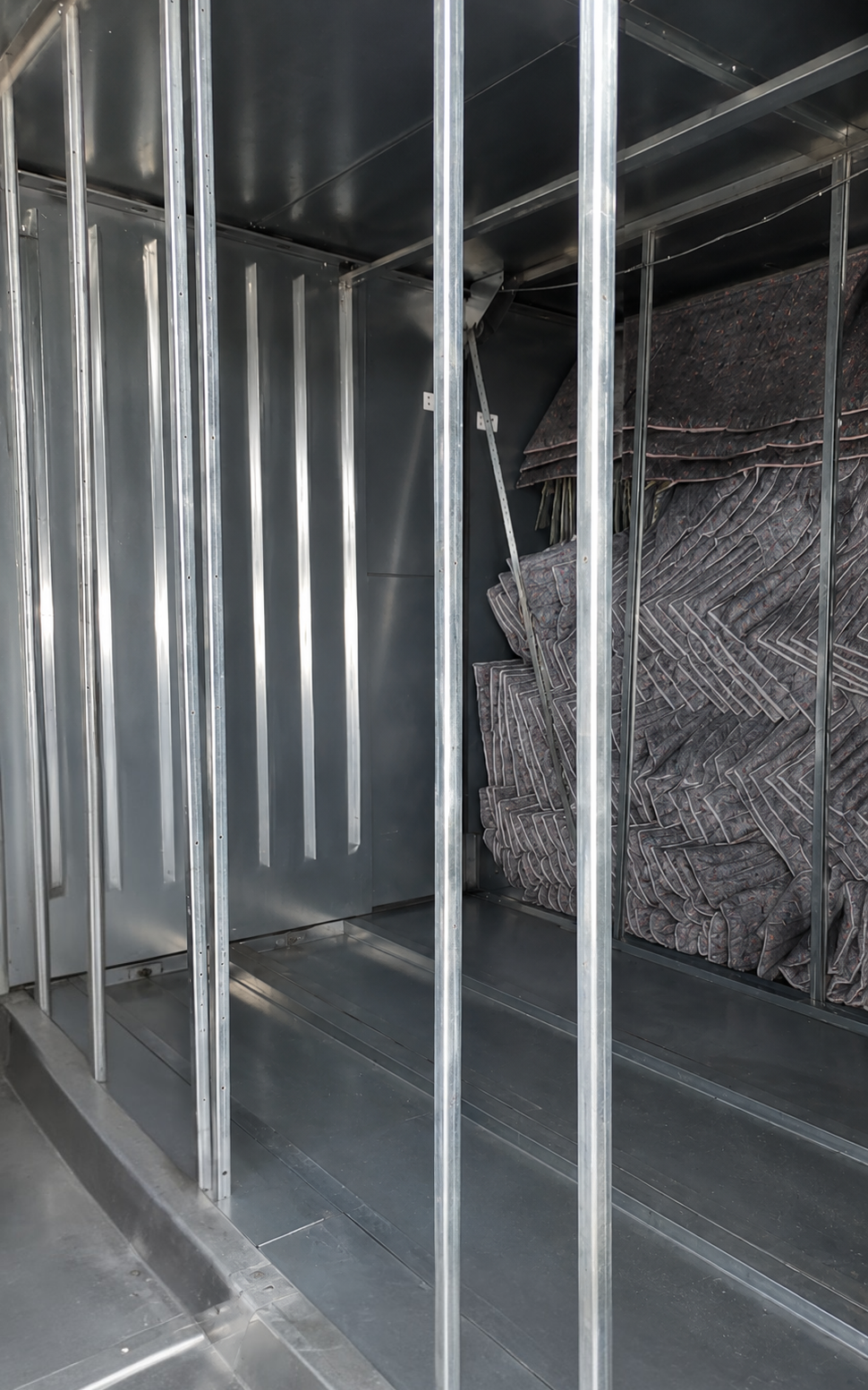

Durante el diseño deben revisarse las dimensiones internas, accesos para instalación y mantenimiento, vibraciones, separación respecto a filtros y serpentines, drenajes, charolas, compuertas y cualquier otro elemento que pueda afectar el flujo de aire.
El objetivo es lograr que el arreglo quede correctamente integrado a la manejadora existente y pueda operar para mantener presión estática, caudal constante, caudal variable o presión diferencial, dependiendo de los requerimientos del sistema.

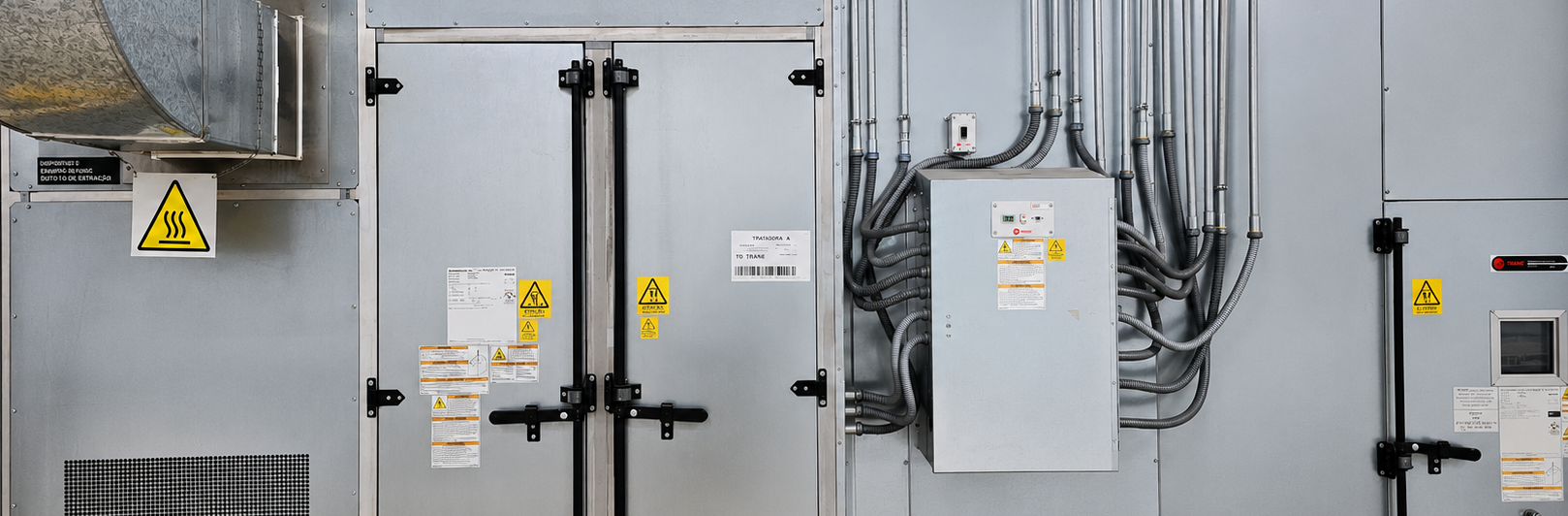

Instalación eléctrica

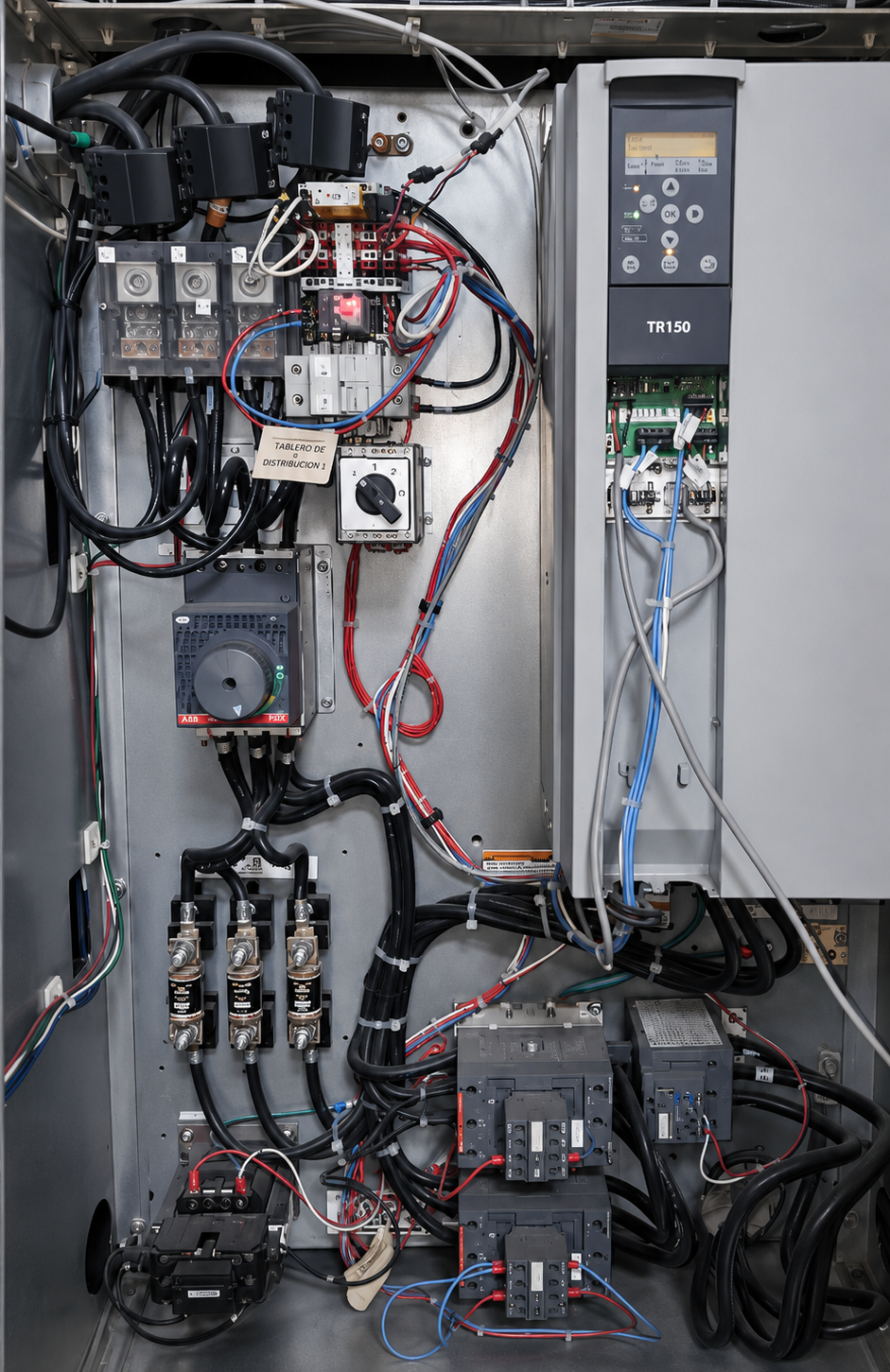

Al sustituir un motor grande por varios ventiladores EC, es necesario revisar la alimentación eléctrica disponible, incluyendo tensión, capacidad del circuito, protecciones, rutas de cableado, desconexión local, gabinete de fuerza y cumplimiento con la normativa aplicable.
Cada ventilador debe contar con protecciones adecuadas y un sistema claro de diagnóstico, de manera que sea posible identificar una falla, aislar un ventilador y mantener en operación el resto del arreglo.

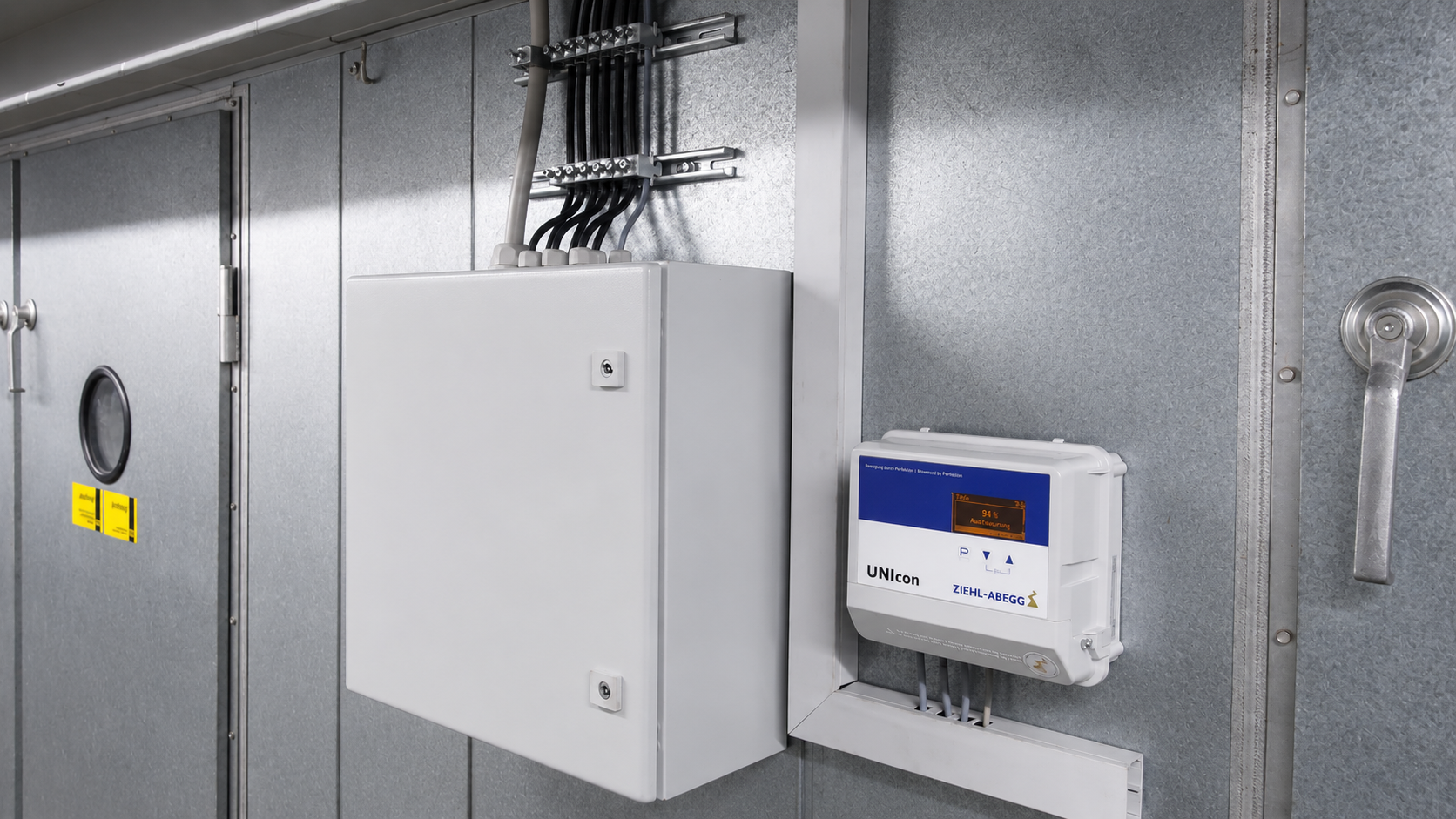

Los ventiladores EC pueden recibir señales de control de 0–10 VDC, comunicarse mediante Modbus, operar con un controlador local o integrarse directamente al sistema BMS del edificio. También ofrecen arranque suave, monitoreo de estado, menor ruido a carga parcial y una mejor respuesta ante cambios en la demanda.
El variador de frecuencia existente normalmente se retira o se deja fuera de operación, ya que la regulación de velocidad se realiza directamente mediante la electrónica integrada en cada ventilador EC.
Instalación de control
La lógica de control es una de las partes más importantes del retrofit.
En una manejadora de volumen constante, los ventiladores pueden operar a una velocidad definida para mantener el caudal requerido.
En una manejadora de volumen variable, lo más común es controlar por presión estática en ducto. El sistema mide la presión y ajusta la velocidad de los ventiladores para mantener el setpoint. Si las cajas VAV cierran, los ventiladores reducen velocidad. Si la demanda aumenta, suben revoluciones.
El sistema puede operar de diferentes formas:
- Control manual desde selector, potenciómetro o pantalla local.
- Control automático por sensor de presión estática.
- Control por señal 0-10 VDC.
- Control por MODBUS.
- Integración con BMS.

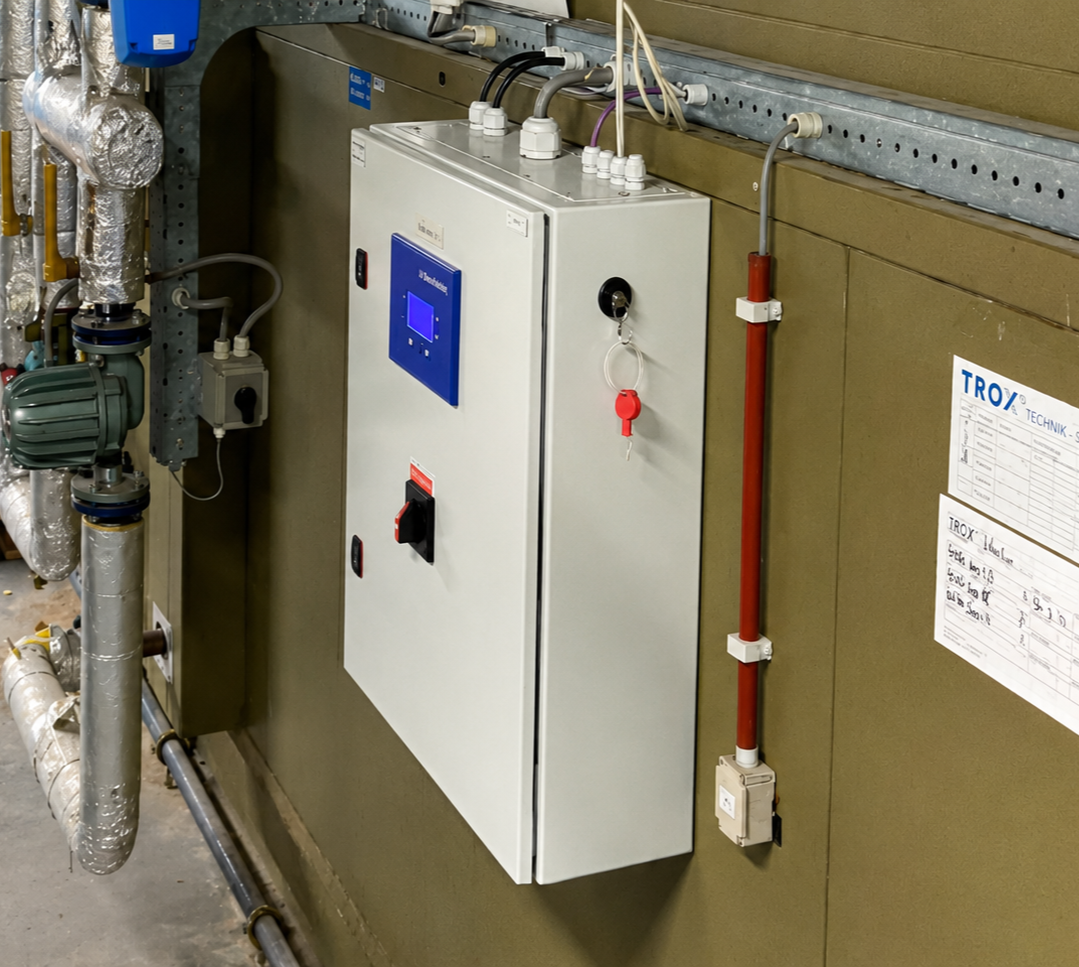

- Panel de control dedicado para la manejadora.
- Monitoreo remoto de estado, alarmas y operación.

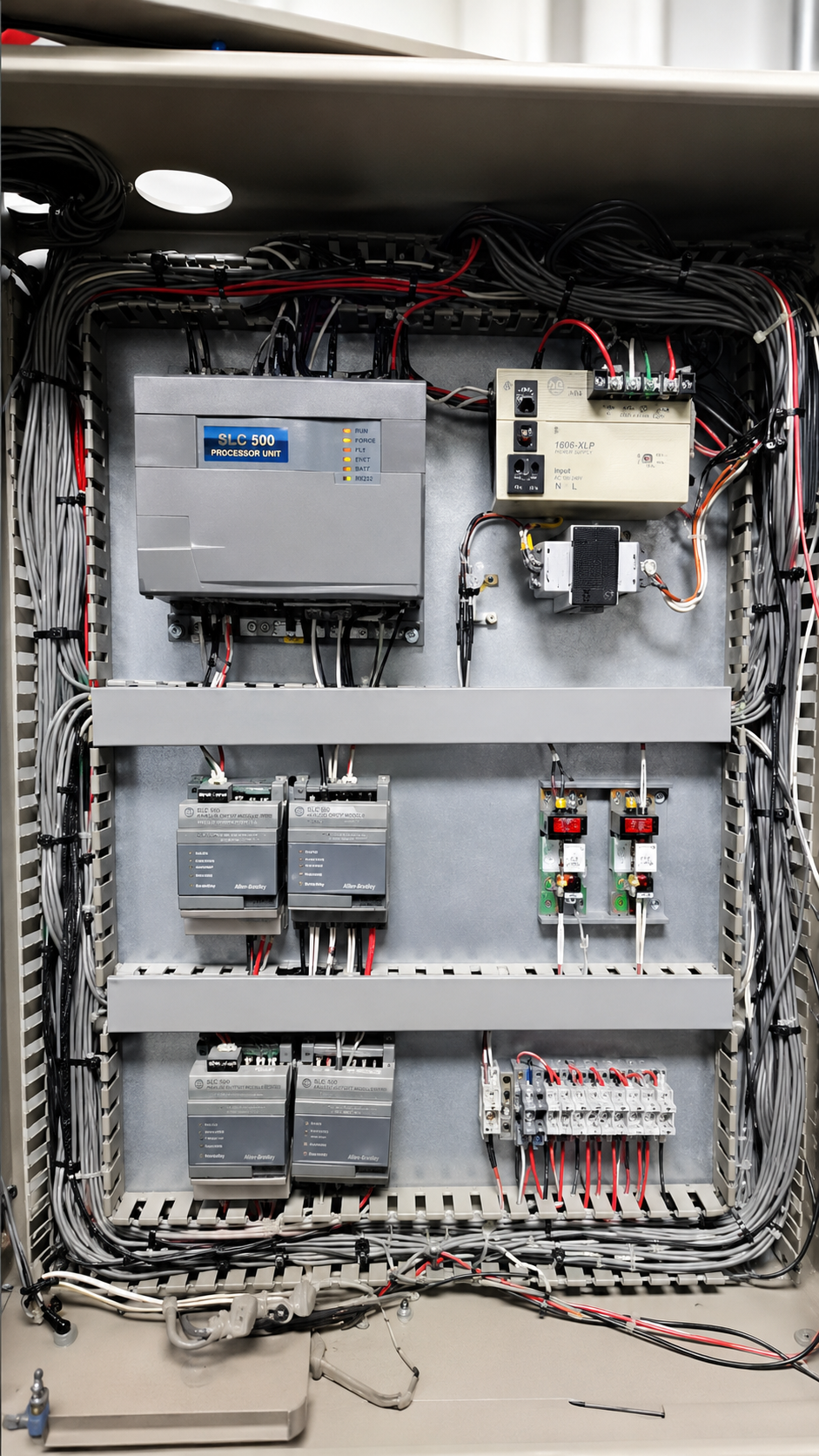

La clave es no perder las seguridades existentes de la manejadora: paro por incendio, humo, freeze stat, alarmas críticas, compuertas, protecciones eléctricas y permisos de operación deben respetarse.
Operación sincronizada y redundancia
Los ventiladores EC trabajan de forma coordinada, con la misma referencia de velocidad, como si fueran un solo ventilador. Todos modulan simultáneamente para mantener el caudal o la presión requerida.
Si un ventilador necesita atención o queda fuera de operación, los demás pueden aumentar automáticamente su velocidad para compensar y mantener el desempeño del sistema, siempre que el arreglo tenga suficiente capacidad de reserva.
