Retrofit en torres de enfriamiento de tiro inducido
En una torre de enfriamiento de tiro inducido, el ventilador es el componente que induce el flujo de aire a través de la torre para extraer calor del agua y mantener estable la operación del sistema HVAC o proceso industrial.
Cuando el ventilador pierde eficiencia, vibra, genera demásiado ruido o trabaja con componentes mecánicos desgastados, la torre puede seguir funcionando, pero no necesariamente enfriando como debería. Esto puede reflejarse en mayor temperatura de agua de salida, más consumo energético, mantenimiento frecuente y menor estabilidad en la operación.
Un retrofit con arreglo múltiple de ventiladores EC permite modernizar torres existentes reemplazando un ventilador grande tradicional por varios ventiladores axiales de alta eficiencia, resistentes a humedad y diseñados para operar en ambientes severos. La idea no es cambiar toda la torre, sino modernizar el sistema de aire que más impacta el rechazo de calor.

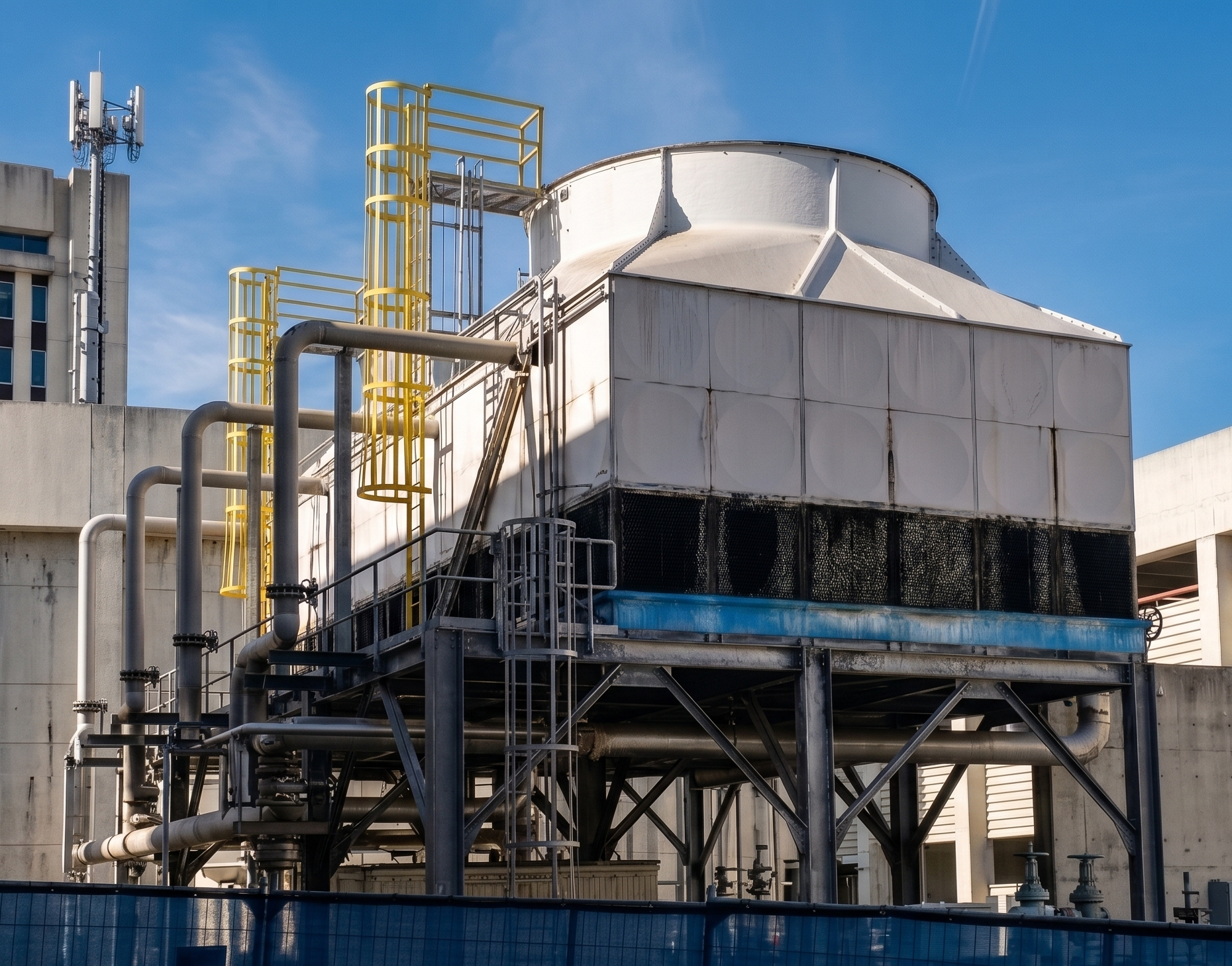

El problema no siempre está en la torre completa
Muchas torres todavía tienen estructura, relleno, charola, eliminadores de gota y distribución de agua en condiciones aceptables. El problema puede estar concentrado en el sistema de ventilación: motor, transmisión, flecha, bandas, poleas, caja de engranes, aspas, vibración, control o acceso para mantenimiento.
Por eso, un retrofit tiene sentido cuando la torre todavía tiene vida útil, pero el sistema de aire ya no responde como debería. En lugar de reemplazar toda la torre, se moderniza el componente que mueve el aire.

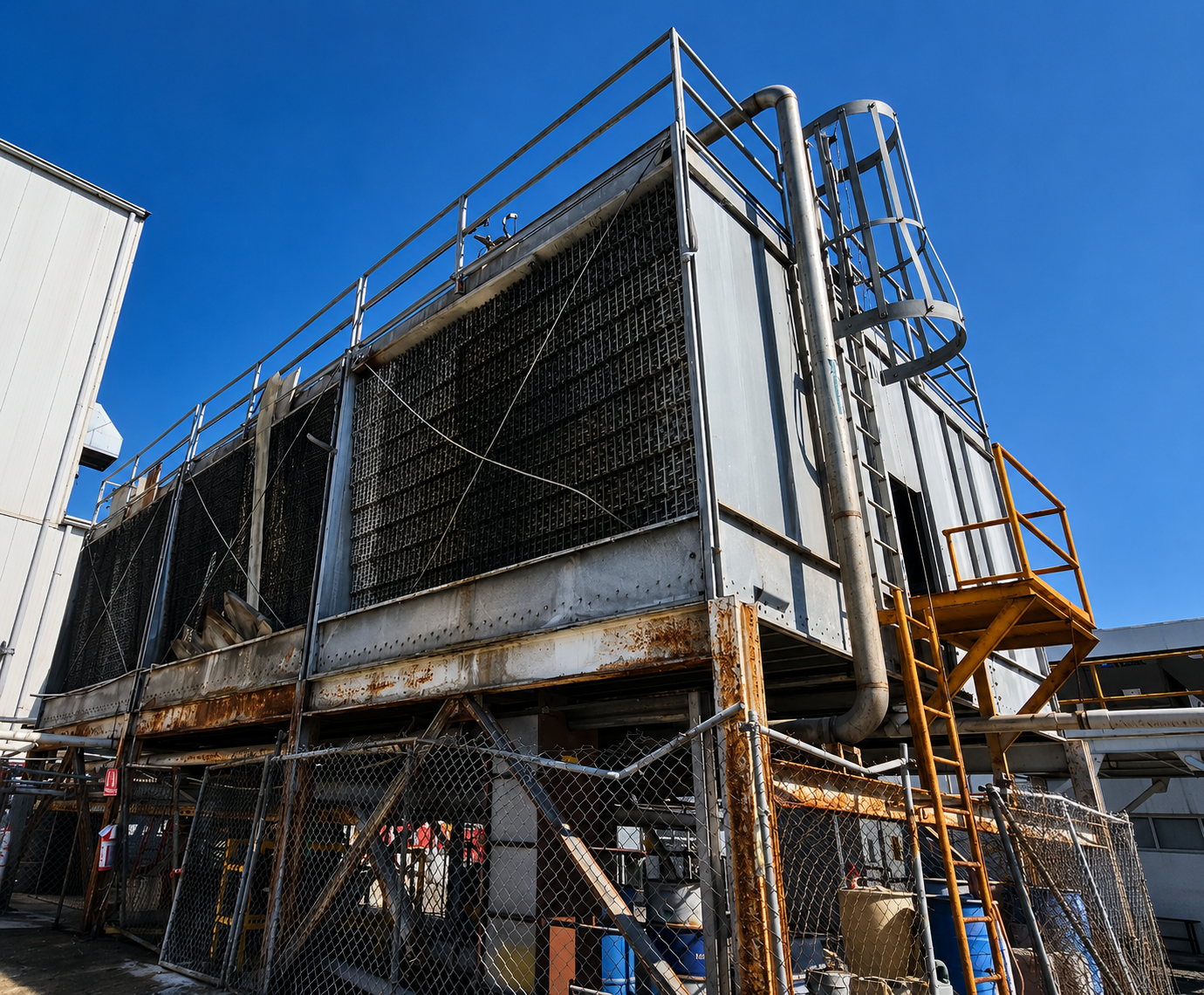

Esta estrategia es especialmente útil en edificios, plantas industriales, hospitales, hoteles, centros comerciales o instalaciones donde desmontar una torre completa puede ser costoso, complicado o implicar demásiado tiempo fuera de operación.
Menos partes mecánicas, menos puntos de falla

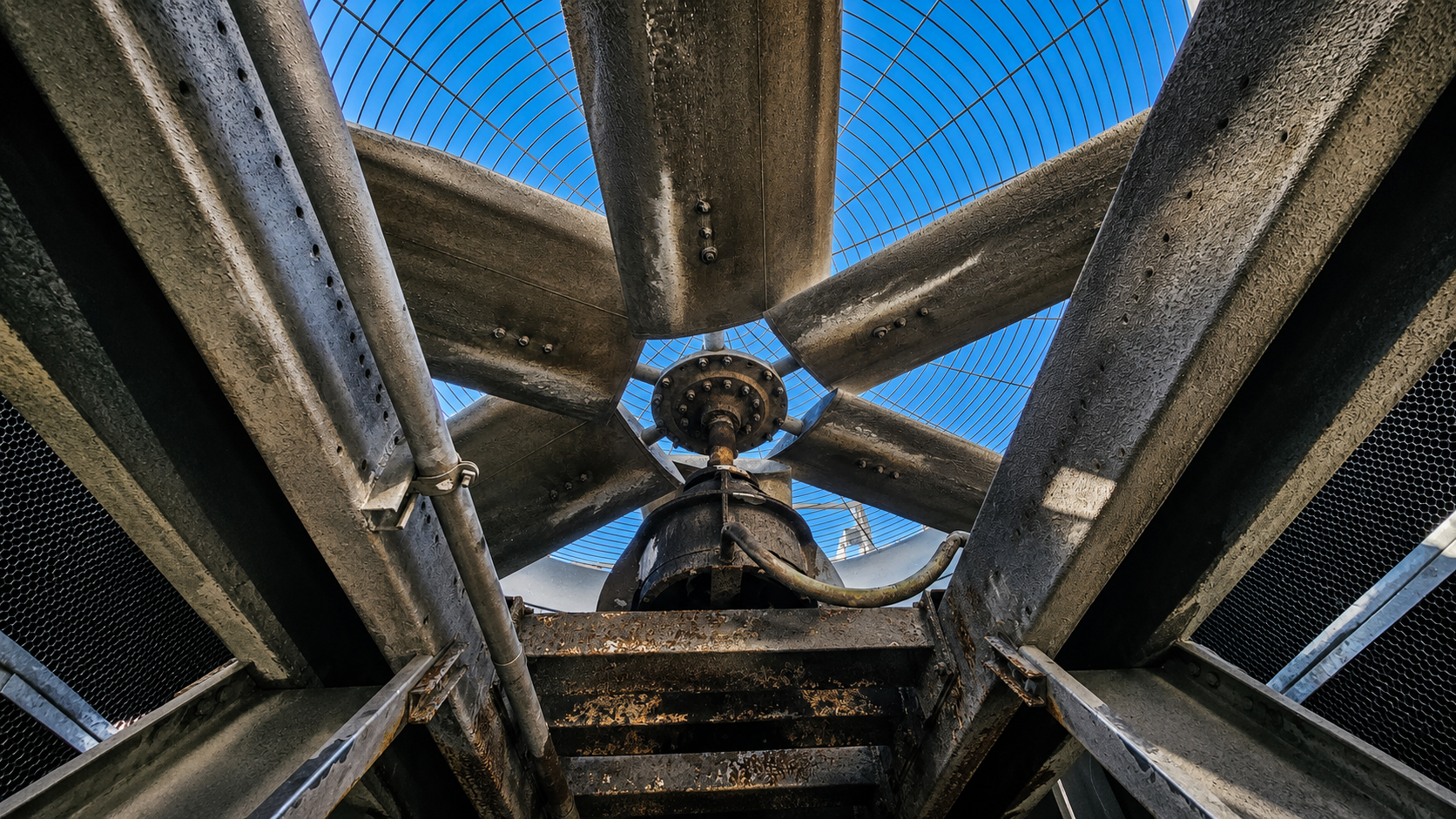

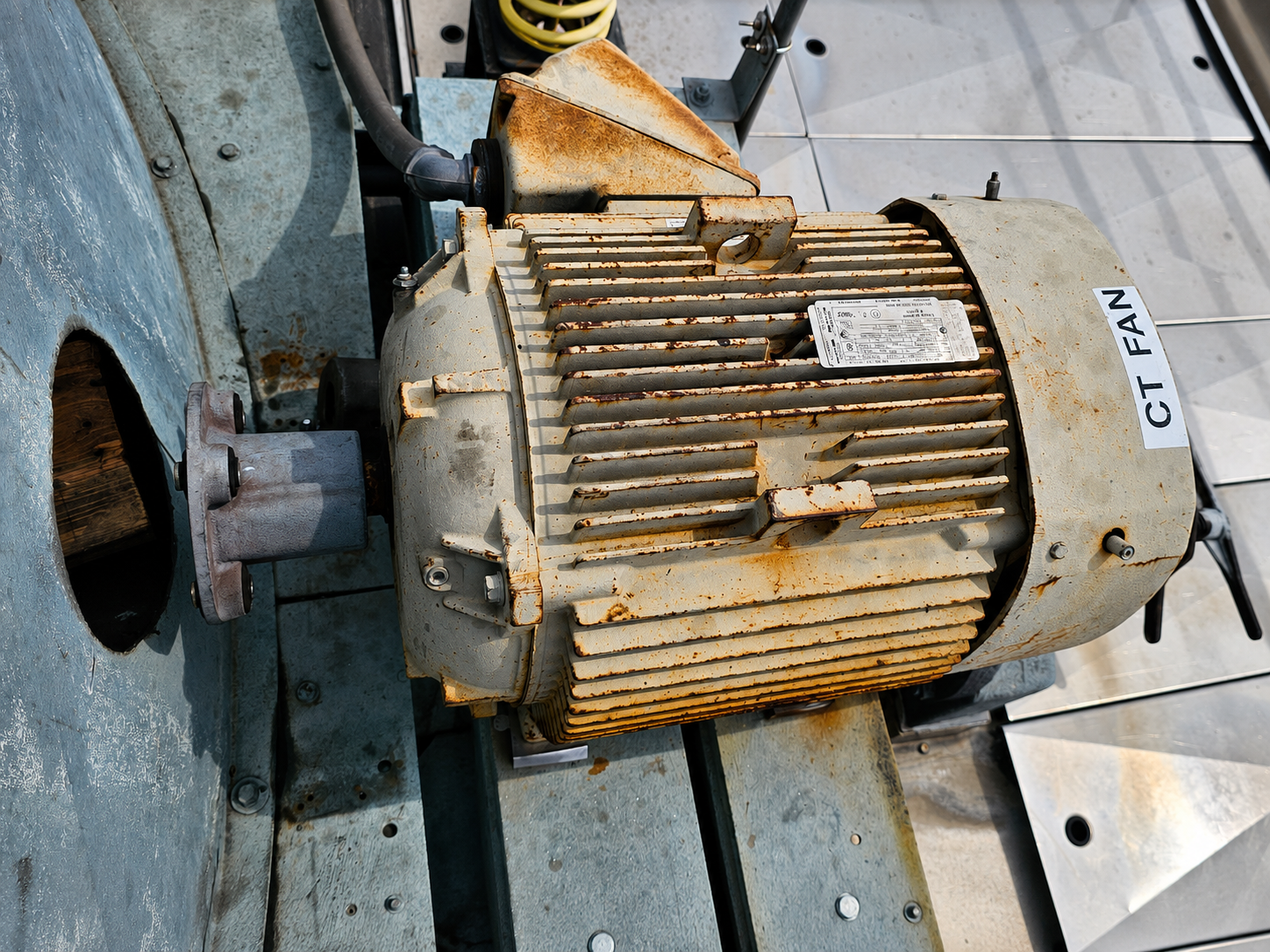

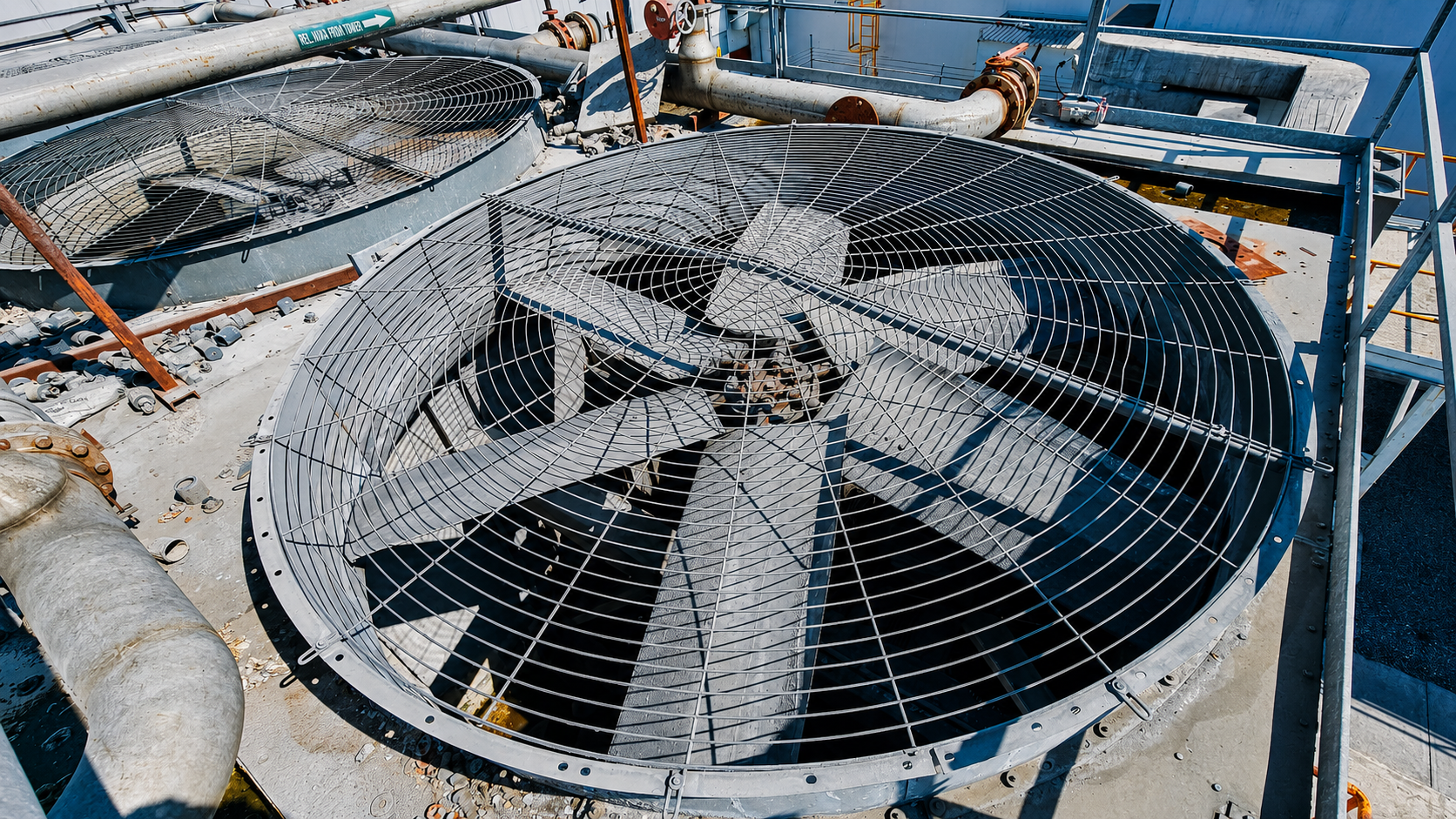

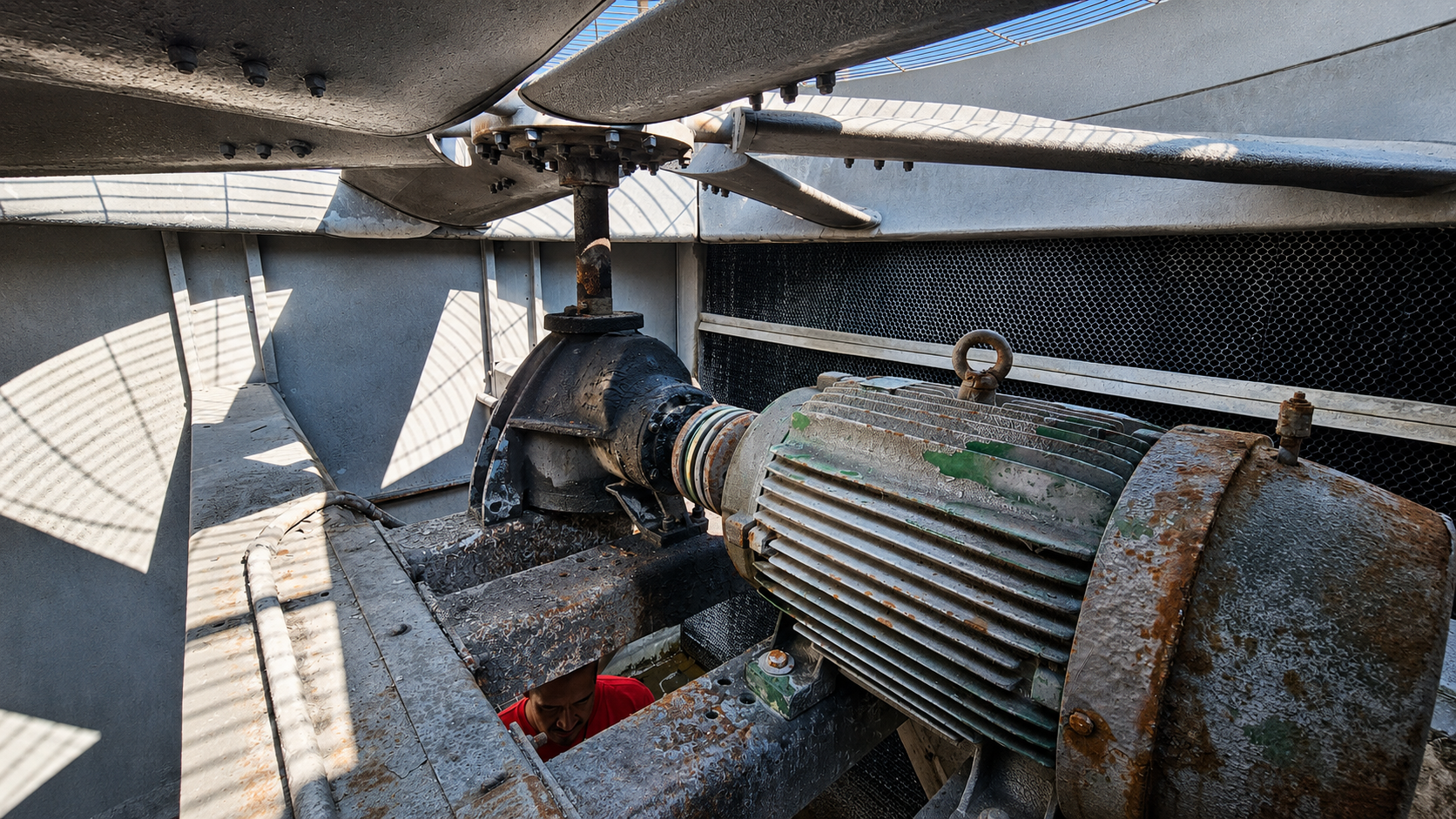

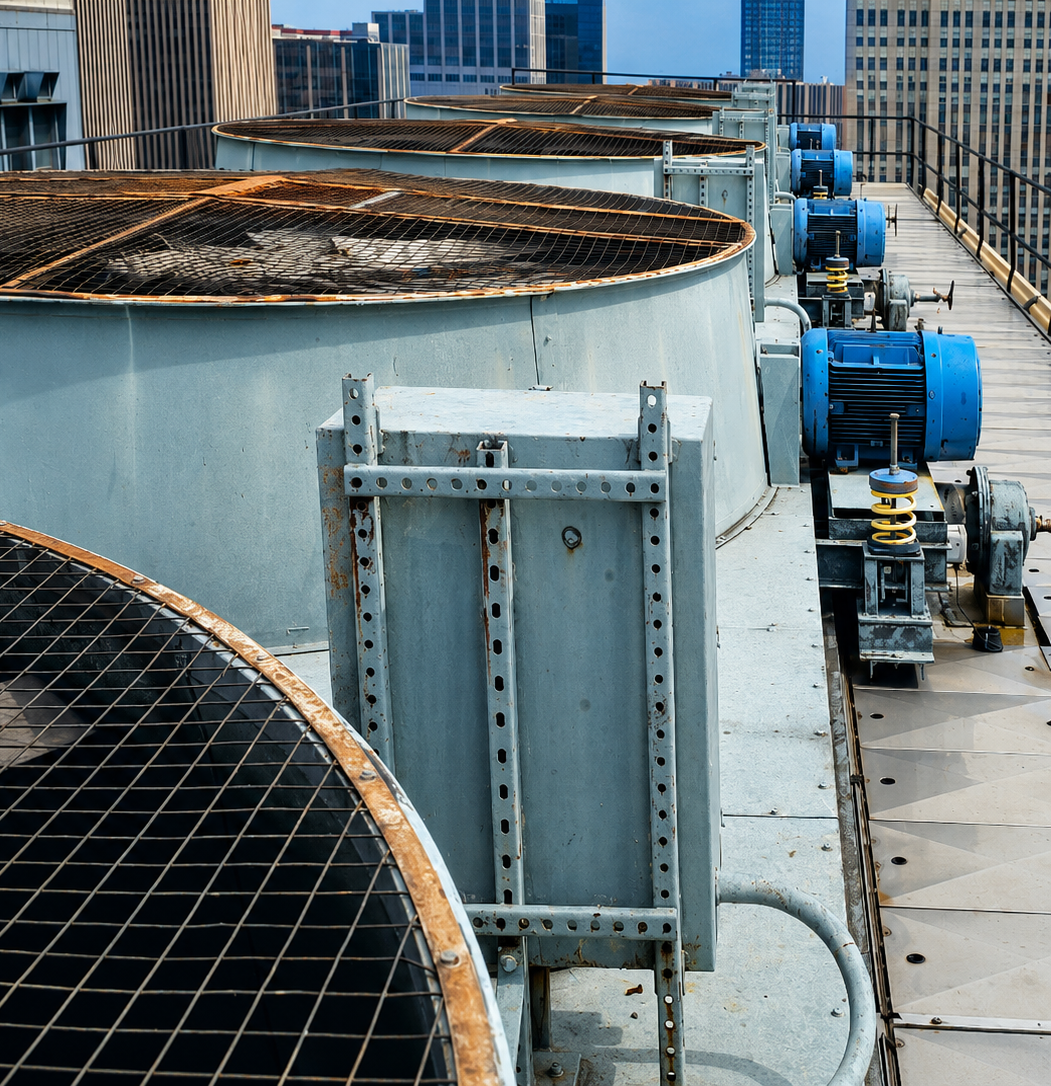

En muchas torres de tiro inducido, el sistema tradicional depende de un ventilador grande con bandas, poleas, flechas o caja de engranes. Aunque puede operar durante años, requiere mantenimiento constante y es sensible a desalineación, desgaste, vibración, fugas, ruido y pérdida de eficiencia.
El problema no siempre se nota de inmediato: la torre “sí prende”, pero ya no mantiene la temperatura de agua con la misma estabilidad.

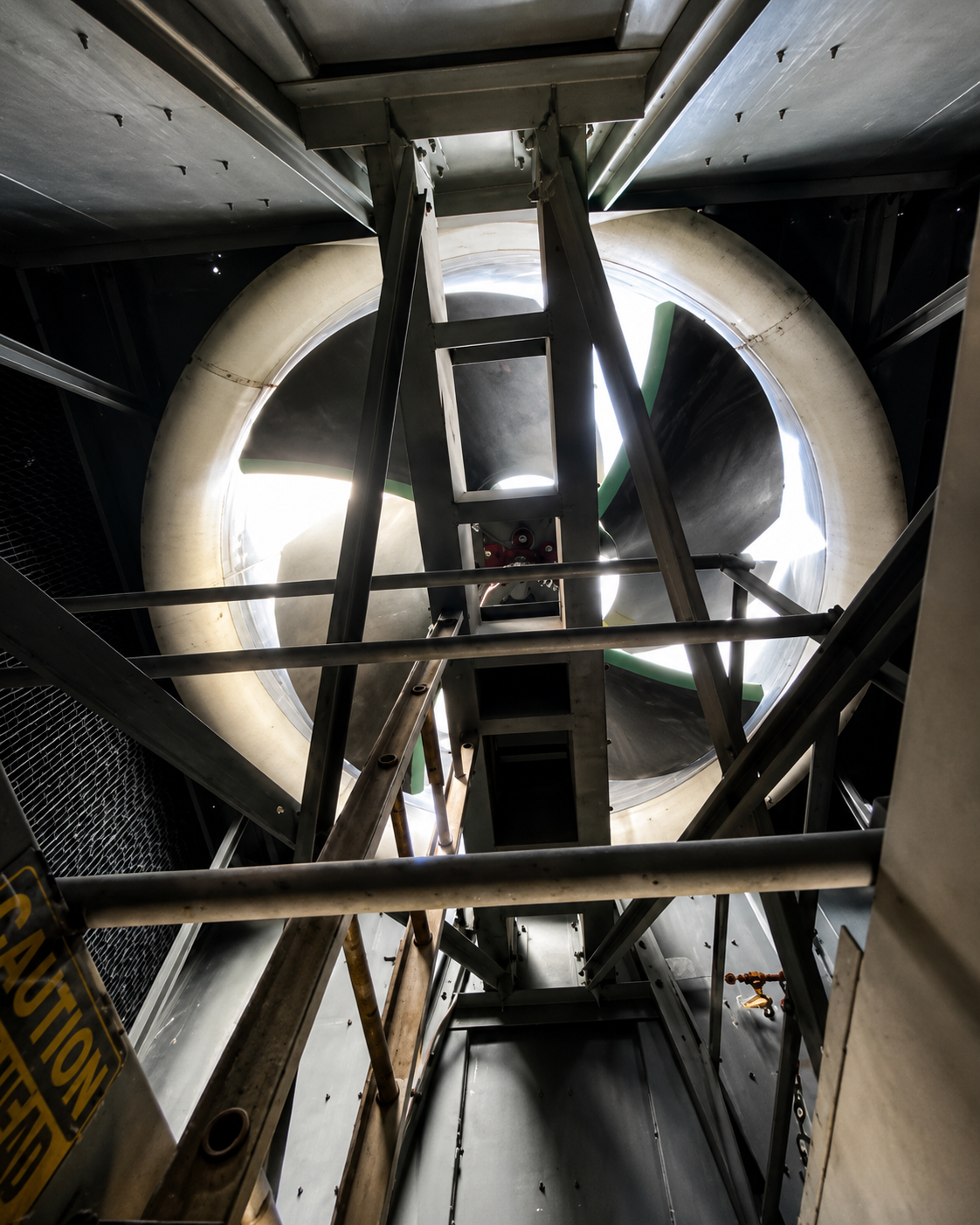

Con un retrofit a ventiladores EC de accionamiento directo, se pueden eliminar varios de esos puntos de falla mecánicos. Esto reduce tareas recurrentes de mantenimiento, facilita el diagnóstico y hace que la torre sea más fácil de revisar, especialmente en azoteas o áreas de difícil acceso.
De un ventilador grande a un arreglo múltiple de ventiladores

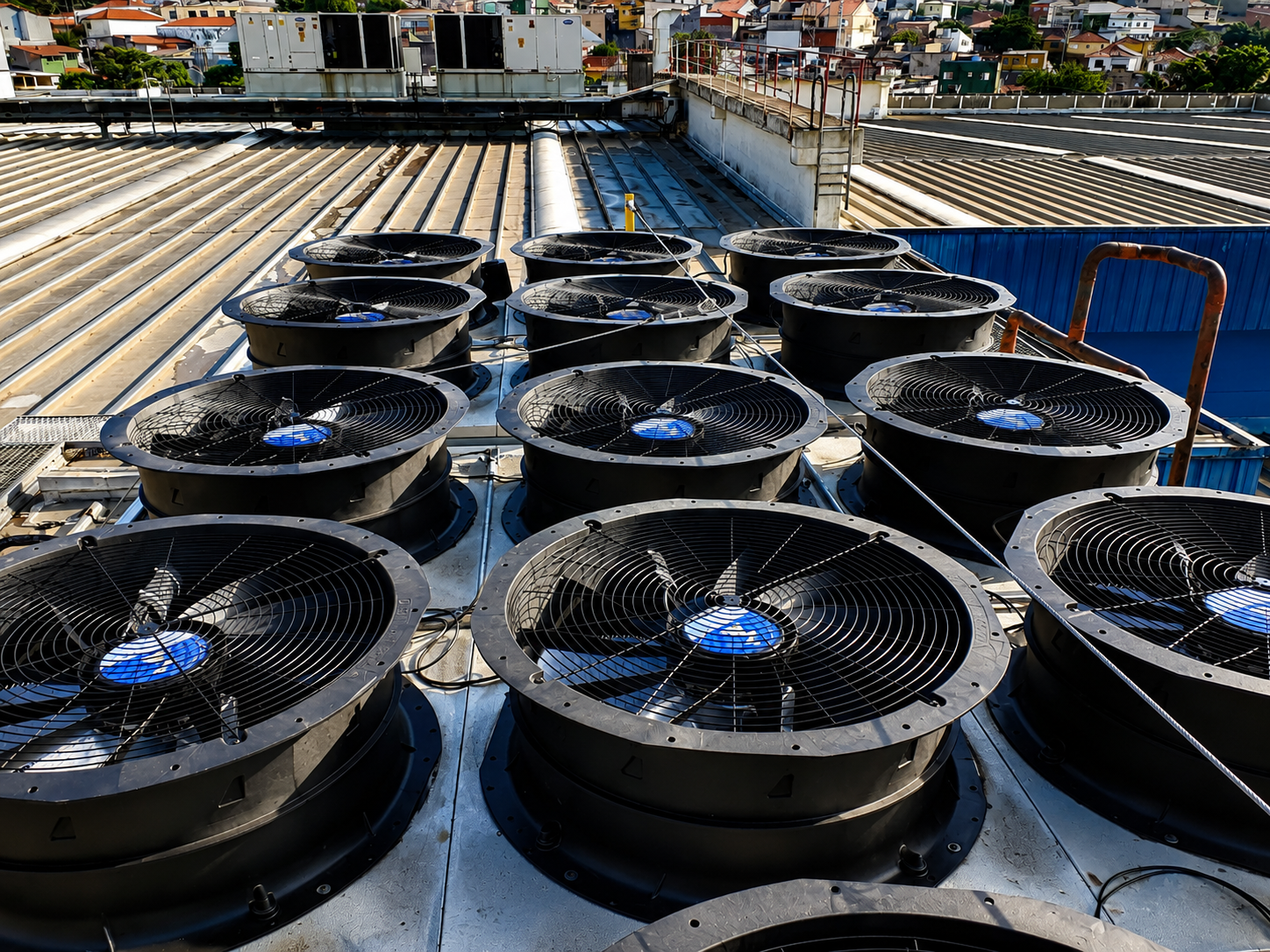

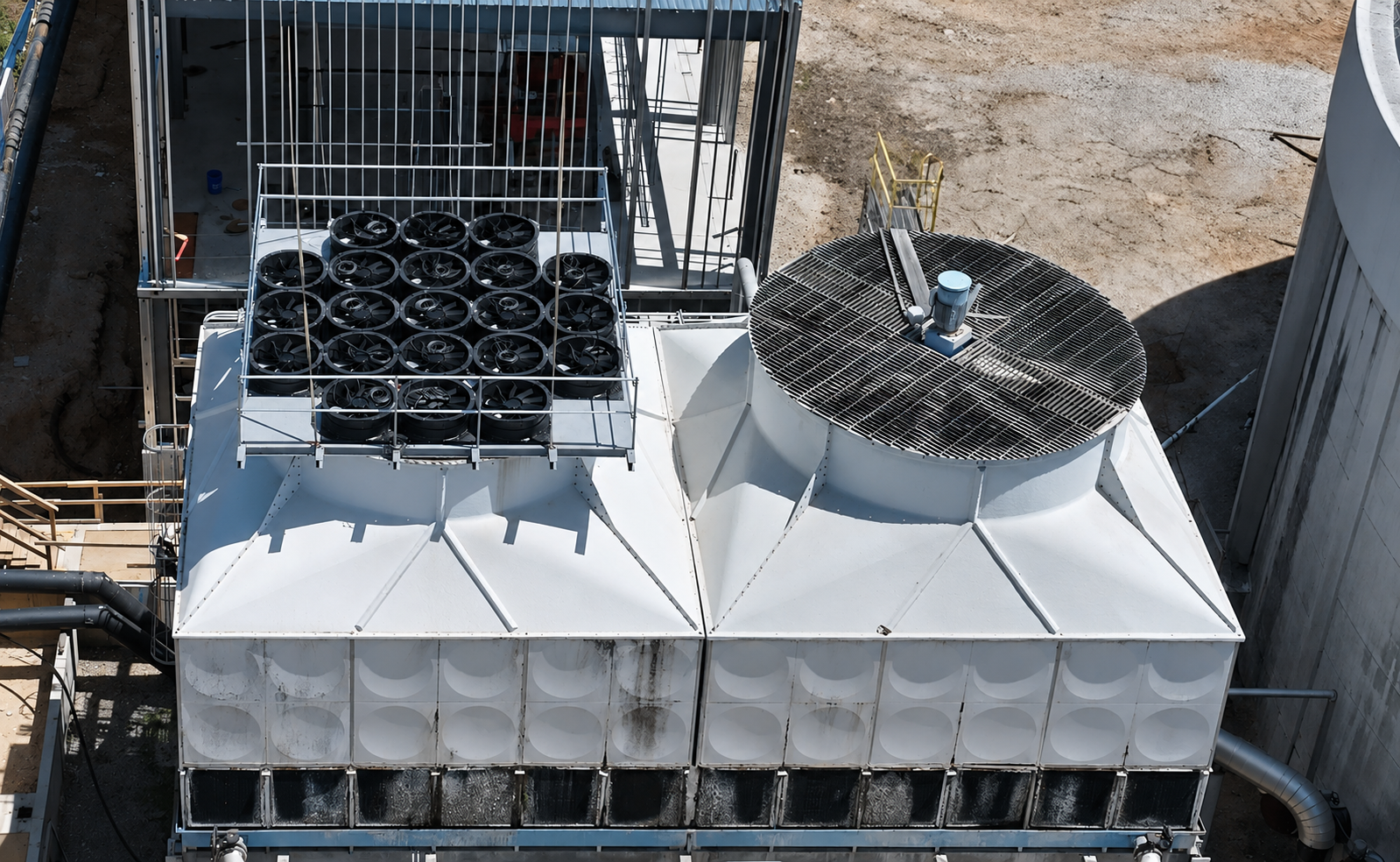

El retrofit cambia el enfoque: en lugar de depender de un solo ventilador grande, se instalan varios ventiladores más pequeños distribuidos en la descarga superior de la torre.
Esto permite repartir el flujo de aire, reducir la concentración de vibración y mejorar la redundancia operativa. Si un ventilador requiere mantenimiento o presenta una falla, no se pierde toda la capacidad de ventilación; el sistema puede seguir operando con el resto del arreglo mientras se atiende el equipo afectado.

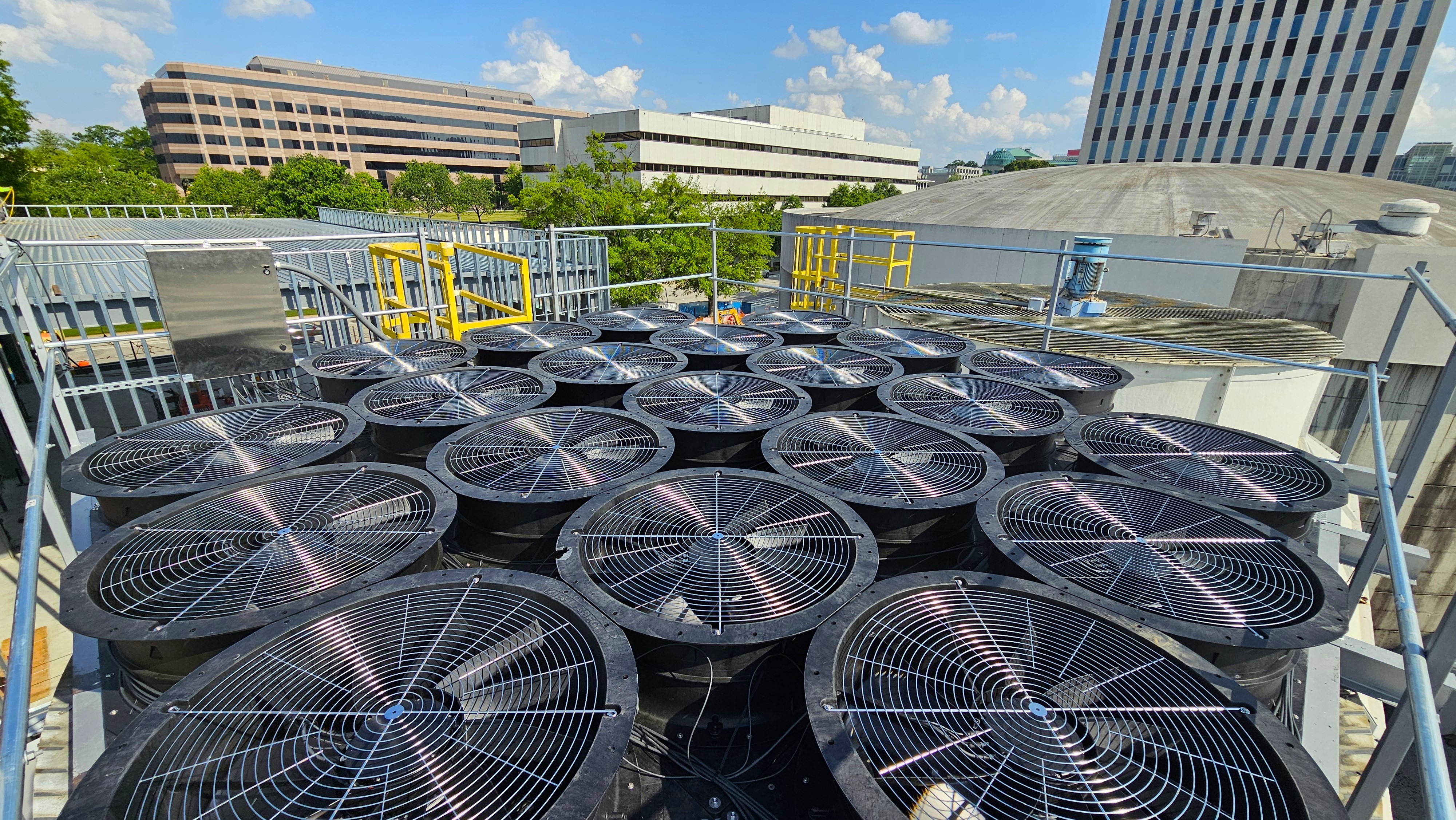

Además, al distribuir mejor el aire se puede mejorar la forma en que la torre aprovecha su área de intercambio. El objetivo no es solo mover más aire, sino moverlo de forma más controlada, uniforme y eficiente.
Instalación mecánica
La instalación mecánica debe revisarse con cuidado. No basta con quitar el ventilador grande anterior y colocar varios ventiladores nuevos sobre la torre. Hay que analizar la carcasa existente, la estructura superior, los puntos de apoyo, el peso del nuevo arreglo, la vibración, el sellado y el acceso para mantenimiento.

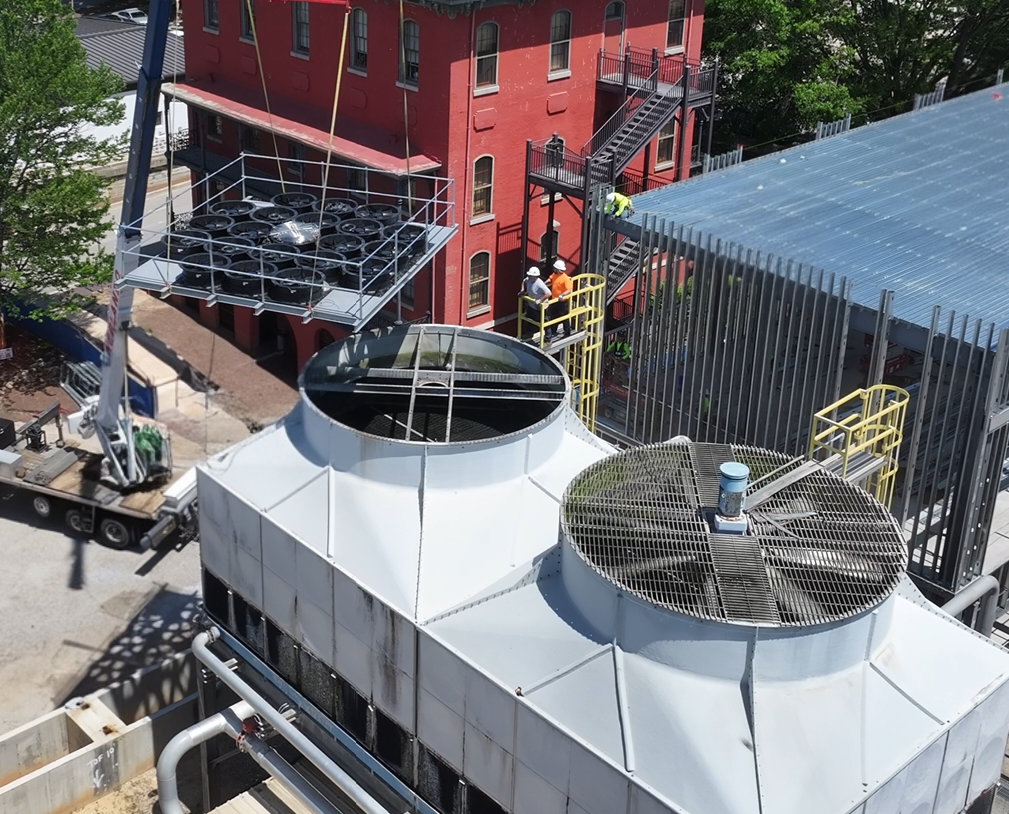

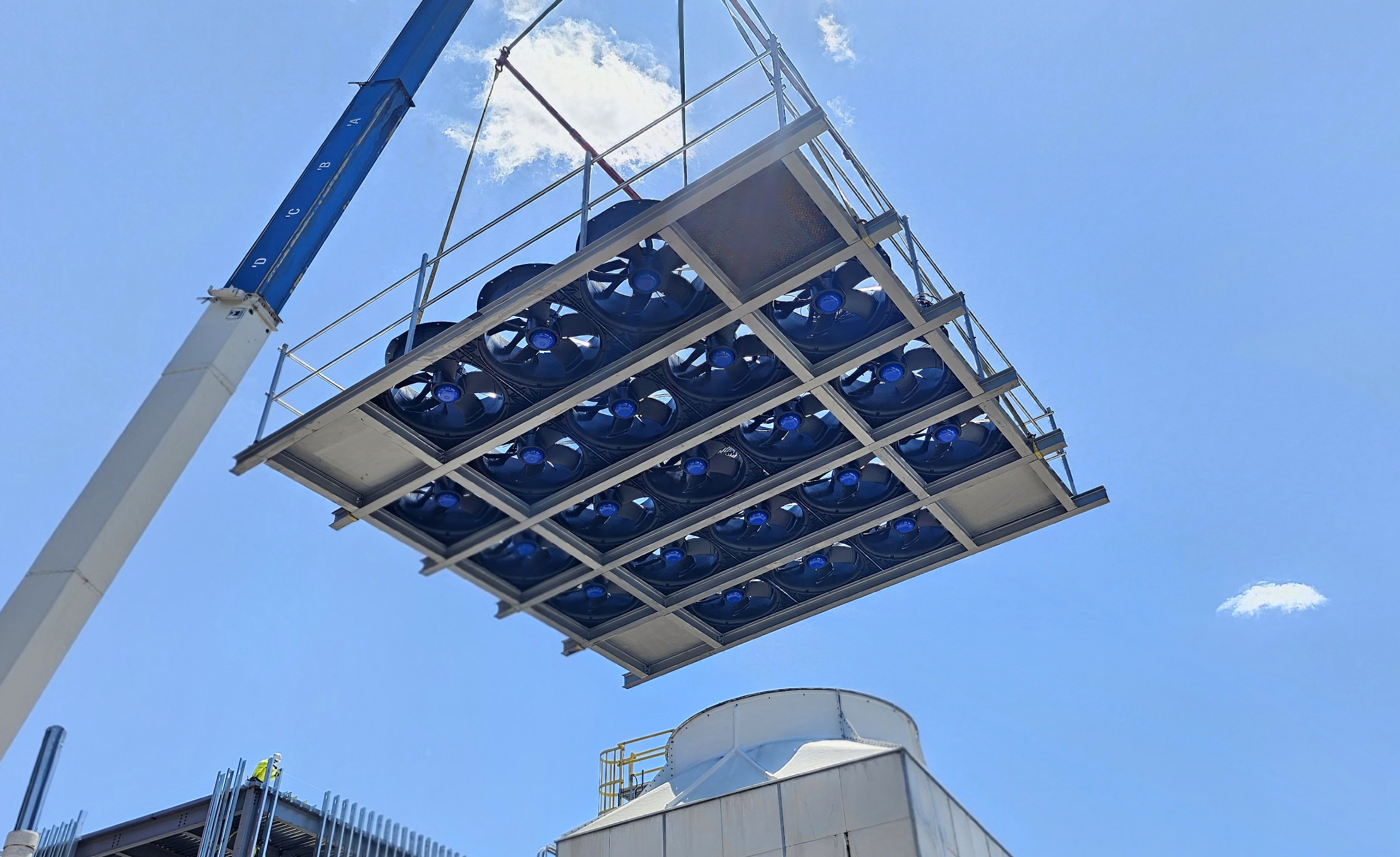

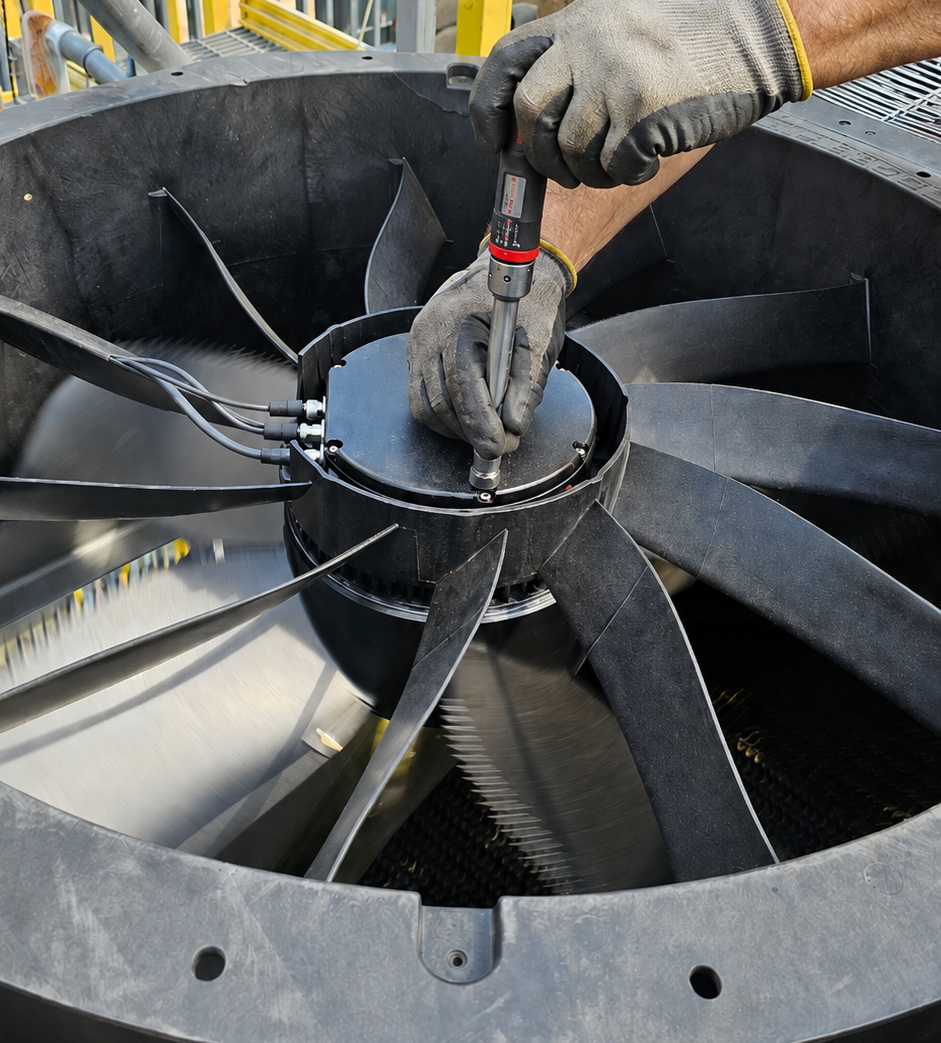

Una ventaja del arreglo múltiple de ventiladores es que puede diseñarse como un conjunto modular. Para reducir tiempo de instalación en sitio, es posible fabricar una base o marco de montaje previamente, armarla en piso, instalar los ventiladores sobre esa base y después izar el conjunto con grúa para montarlo sobre la carcasa original de la torre, donde antes estaba el ventilador grande.
Esto puede ahorrar tiempo, reducir trabajo en altura y hacer más ordenada la instalación. Antes de definirlo así, se debe validar si la estructura existente puede recibir el nuevo arreglo, si los puntos de carga son adecuados, si se requieren refuerzos y si hay espacio para maniobra de grúa.
Reutilización de infraestructura existente
Un buen retrofit no consiste en quitar todo y empezar desde cero. En muchas torres se puede aprovechar parte de la infraestructura existente: estructura superior, soportes, rutas de cableado, canalizaciones, alimentación eléctrica, sensores, termopozo, gabinete existente o integración con el sistema de control del edificio.
Pero esto no debe asumirse automáticamente. Antes de reutilizar cualquier elemento, hay que revisar su condición física, capacidad eléctrica, corrosión, aislamiento, seguridad, cumplimiento y compatibilidad con el nuevo arreglo de ventiladores.
Si la infraestructura existente está en buenas condiciones y cumple con los requerimientos del sistema, se puede aprovechar. Si no, es mejor reemplazarla antes de comprometer la confiabilidad del retrofit.
La intención es aprovechar lo que todavía sirve y actualizar lo que pueda convertirse en un punto débil del nuevo sistema.
Instalación eléctrica
El retrofit deja de depender de un solo motor grande y pasa a trabajar con varios motores EC independientes. Por eso, la instalación eléctrica debe diseñarse de forma ordenada.

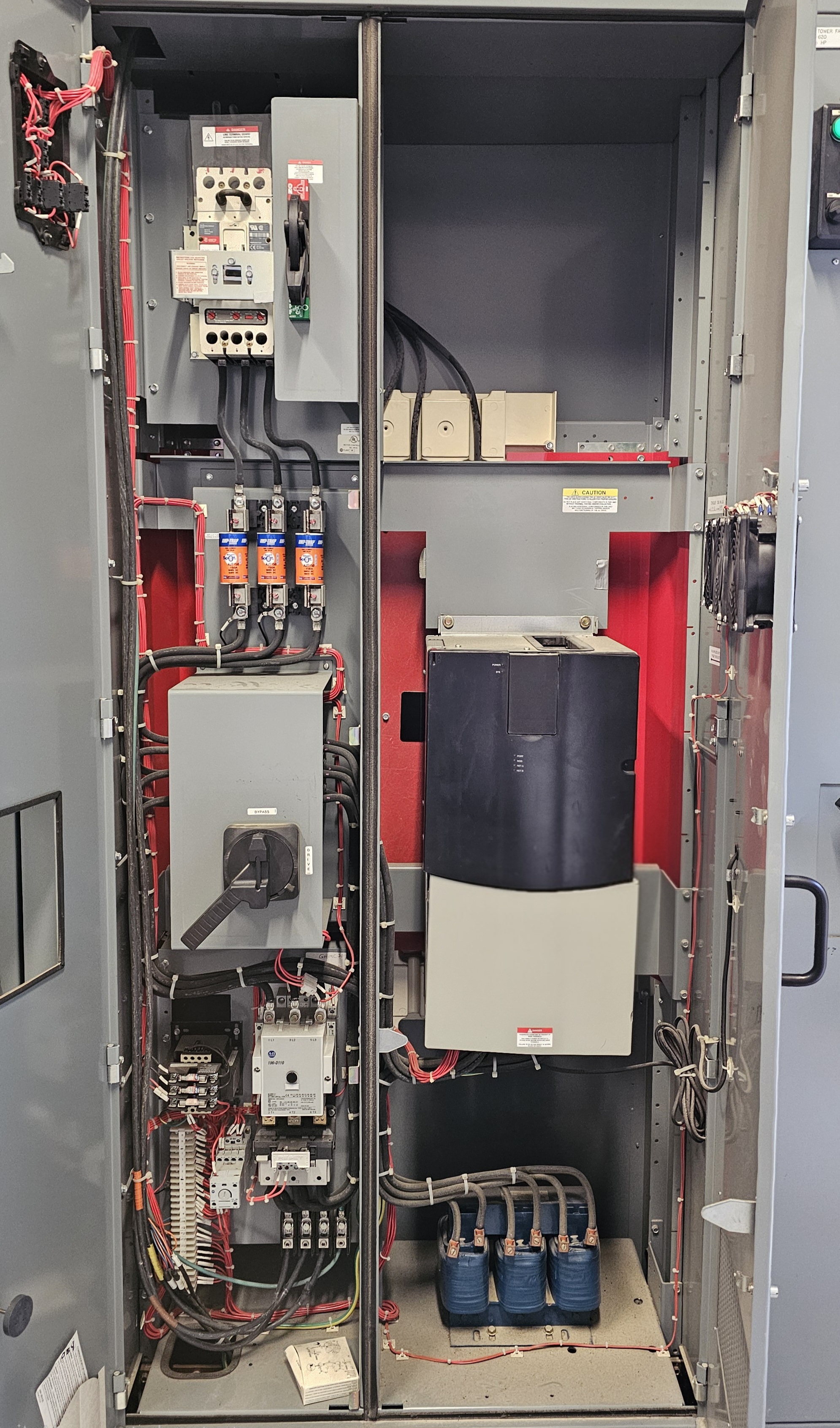

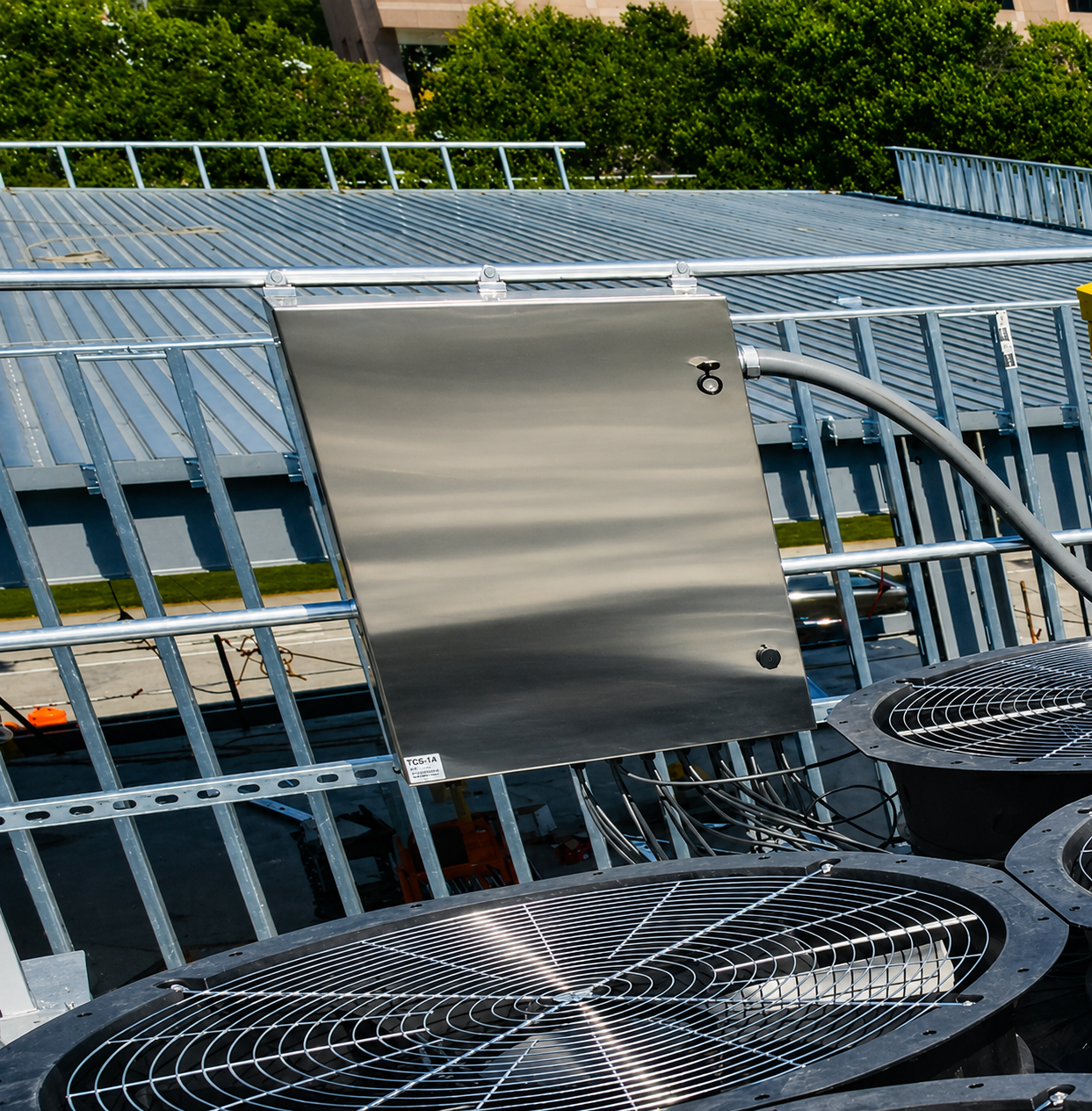

En muchos proyectos, la alimentación que antes llegaba al motor principal puede redirigirse hacia un nuevo gabinete de fuerza para el arreglo múltiple de ventiladores, siempre que la capacidad eléctrica, protecciones, canalizaciones y condiciones del cableado lo permitan.
Desde ese gabinete, cada ventilador debe recibir alimentación con su propia protección independiente. Esto facilita el diagnóstico, mejora la seguridad y permite aislar un ventilador en caso de falla o mantenimiento sin detener necesariamente toda la celda.
También hay que revisar tensión disponible, corriente total, protecciones, desconexión local, rutas de cableado, exposición a intemperie, corrosión, humedad y cumplimiento eléctrico.
Instalación de control

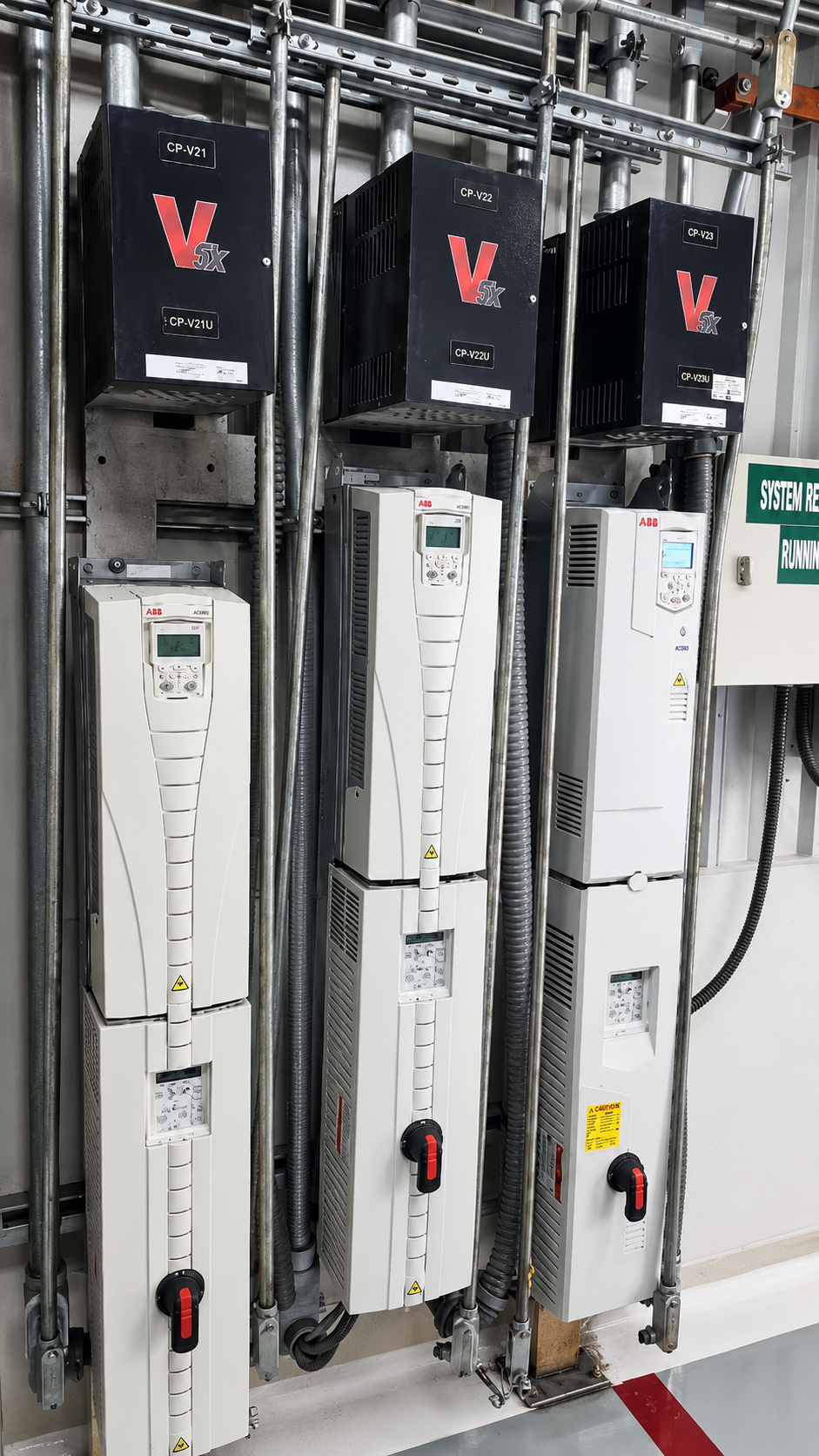

La parte de control define cómo va a operar realmente la torre. En muchas instalaciones existentes, la operación puede ser encendido/apagado, control mediante VFD o una señal del BMS que cambia la velocidad del variador según la demanda del sistema.
Con un retrofit con ventiladores EC, la torre puede operar con una lógica más directa basada en la temperatura de agua. Muchas torres ya tienen un sensor de temperatura instalado en la tubería exterior. Ese punto normalmente es el que el operador usa para conocer la temperatura real del sistema.

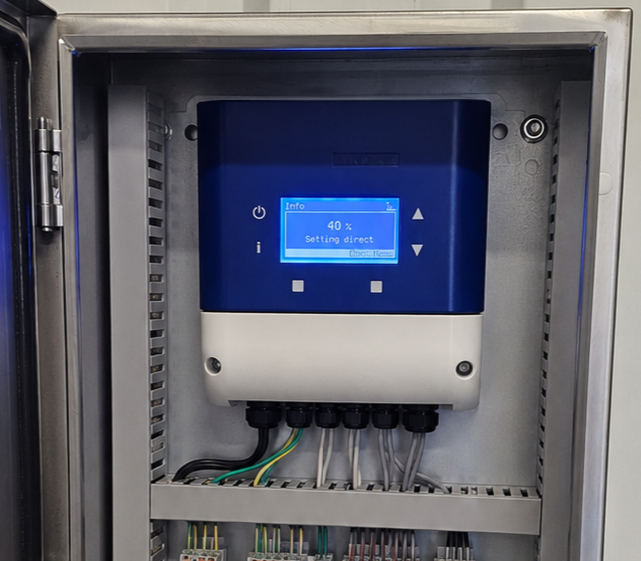

En un retrofit, ese mismo punto puede convertirse en la referencia principal para el nuevo controlador. Lo más recomendable es cambiar el sensor actual por uno nuevo y reutilizar el termopozo existente, siempre que esté en buen estado y ubicado en el punto correcto. Así se conserva la ubicación hidráulica que la operación ya reconoce, pero se mejora la confiabilidad de la señal.
Con esa lectura, el controlador compara la temperatura real contra el setpoint. Si la temperatura del agua sube, los ventiladores aumentan velocidad. Si la temperatura baja, reducen velocidad. La torre deja de depender solo de una lógica de encendido/apagado y empieza a responder a la demanda térmica real.

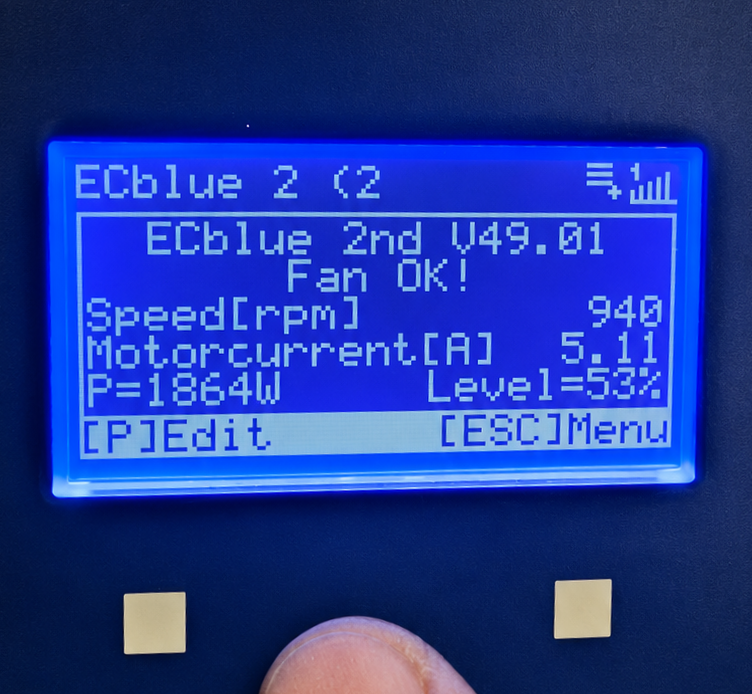

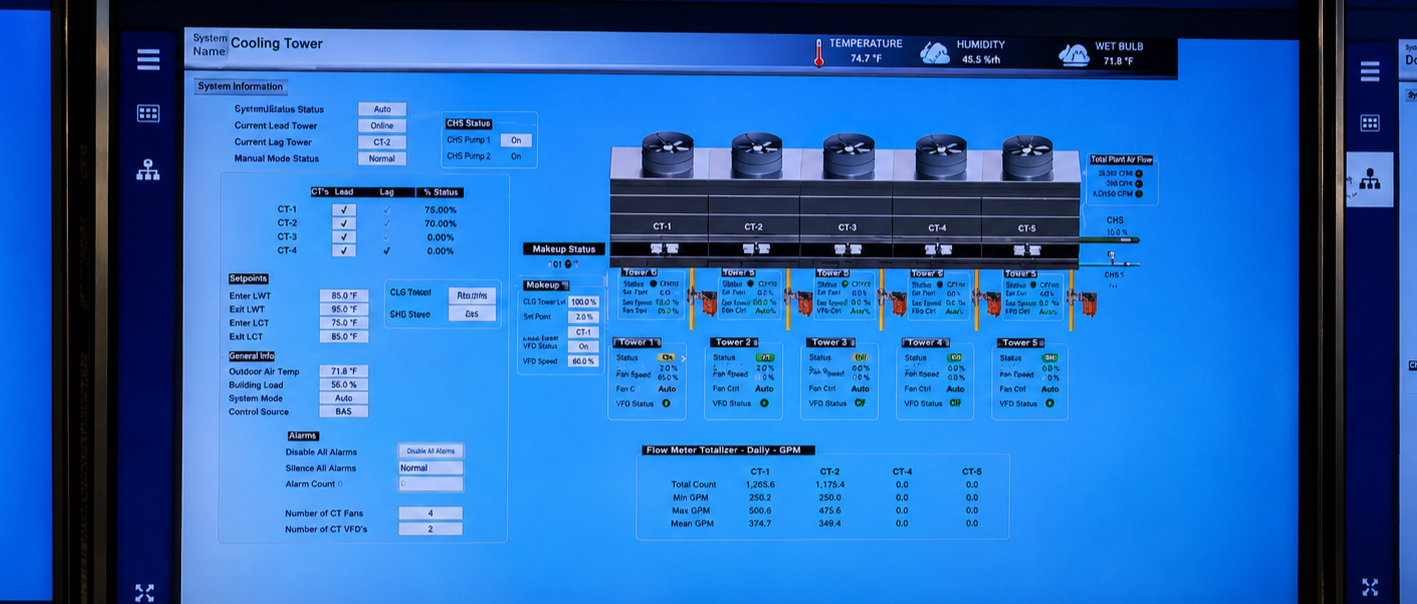

El control puede hacerse de forma sencilla con una señal 0-10 VDC, o de forma más completa mediante MODBUS e integración con BMS. Con comunicación digital, además de mandar velocidad, se puede monitorear estado de operación, rpm, alarmas, fallas y comportamiento individual de cada ventilador.
Operación por celda y sincronía de ventiladores
En una torre de tiro inducido, la operación normalmente debe analizarse por celda. Dentro de cada celda, lo ideal es que el arreglo múltiple de ventiladores trabaje como un solo sistema, modulando en sincronía para mantener el setpoint de temperatura de agua.
La redundancia aparece cuando un ventilador falla o requiere mantenimiento. En ese caso, el resto del arreglo puede seguir operando mientras se atiende el equipo afectado. Esto reduce el riesgo de perder por completo la capacidad de una celda por una falla mecánica puntual.
Diseñado para humedad, arrastre de agua y corrosión
Una torre de enfriamiento de tiro inducido es un ambiente severo para cualquier ventilador. El equipo trabaja en una zona con aire caliente, humedad, arrastre de agua, vibración, químicos de tratamiento y exposición exterior.
Por eso no basta con instalar cualquier ventilador axial. Para esta aplicación, el ventilador debe estar diseñado para servicio en torre: carcasa resistente a corrosión, aspas adecuadas, electrónica protegida, conexiones selladas y componentes preparados para humedad e intemperie.
También conviene cuidar el diseño aerodinámico. Una carcasa optimizada, álabes guía, difusor corto, rejilla adecuada y descarga ordenada ayudan a mejorar el flujo de aire y la operación del arreglo.
Cuidado con seleccionar justo al límite
Un error común en retrofit de torres es seleccionar el arreglo múltiple de ventiladores solo para cumplir el punto de diseño en papel, sin margen operativo.
En campo, la torre puede tener más caída de presión de la esperada por relleno sucio, eliminadores, obstrucciones, condiciones ambientales o densidad de aire distinta. Si el arreglo queda demásiado justo, puede no alcanzar el flujo necesario durante el arranque o en las condiciones más críticas del año.
La selección debe considerar caudal de aire, presión estática, densidad del aire, temperatura de bulbo húmedo, capacidad real de la torre, límites eléctricos, espacio disponible y compatibilidad con el sistema de control.
No se trata solo de que “quepan” los ventiladores. Se trata de que el arreglo cumpla el punto de operación real con margen suficiente.
